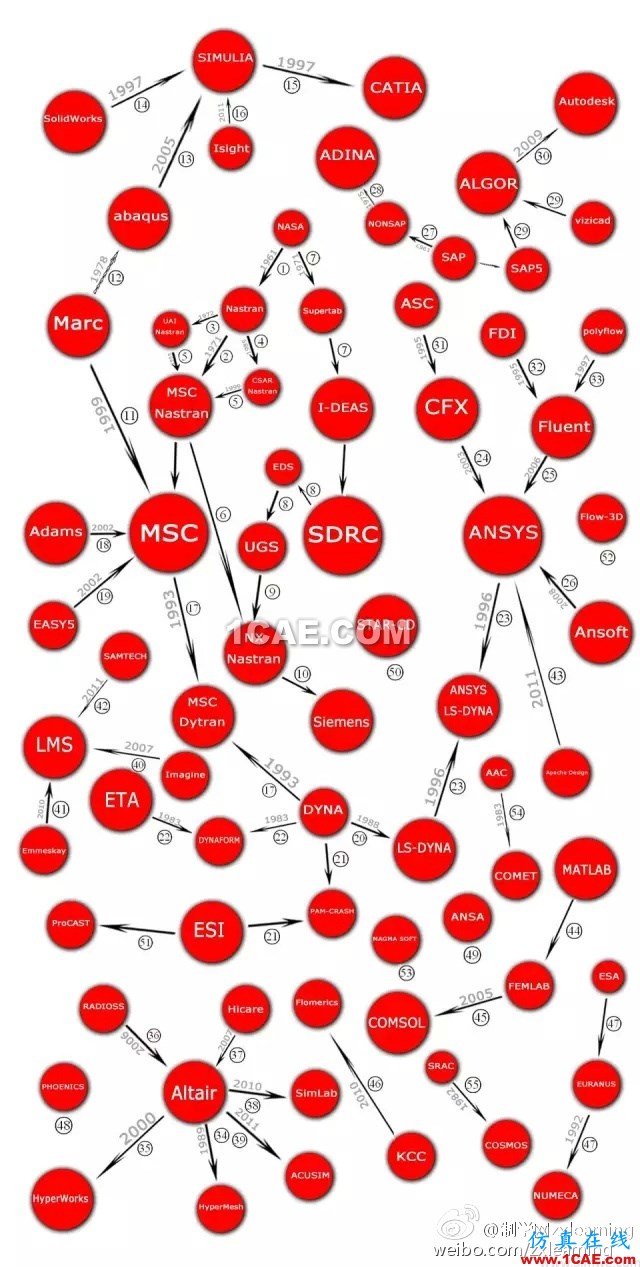

《一張圖看懂CAE軟件家譜》

2016-09-10 by:CAE仿真在線來源:互聯網

1. 為了滿足宇航工業對結構分析的迫切需求,NASA于1966年提出了發展世界上第一套泛用型的有限元分析軟件Nastran(NASASTRuctural ANalysis Program)的計劃,MSC.Software則參與了整個Nastran程序的開發過程。

2. 1969年NASA推出了其第一個NASTRAN版本,稱為COSMIC Nastran。之后MSC繼續的改良Nastran程序并在1971年推出MSC.Nastran。

3. 1972年,UAI公司發布基于COSMIC NASTRAN的UAI Nastran軟件。

4. 1985年,CSAR公司發布了基于COSMIC NASTRAN的CSAR Nastran軟件。

5. 1999年,MSC收購了UAI和CSAR,成為市場上惟一一家提供Nastran商業代碼的供應商。而在此后的幾年,獨自享有源代碼的MSC Nastran軟件價格不斷上漲,但是其功能和服務卻沒有得到相應的提升,從而引發大量客戶的抱怨,為此NASA則向美國聯邦貿易委員會(FTC)提出了申訴。

6. 美國FTC判“MSC Nastran壟斷”,MSC Nastran源代碼須公開,而這一決定也引來了UGS公司加入到Nastran的市場中來。而后,UGS根據MSC所提供的源代碼、測試案例、開發工具和其他技術資源開發出了NX Nastran。至此,源于NASA的Nastran一分為二,齊頭并進,為用戶帶來了更多的新技術與服務。

7. 1967年在NASA的支持下SDRC公司成立,并于1968年發布了世界上第一個動力學測試及模態分析軟件包,1971年推出商業用有限元分析軟件Supertab(后并入I-DEAS軟件中,這也就是為什么I-DEAS作為一款設計軟件其有限元分析還如此強大的原因)。

8. 2001年SDRC公司被EDS所收購,并將其與UGS合并重組。

9. SDRC的有限元分析程序演變成了NX中的I-deas NX Simulation,與NX Nastran一起成為了NX產品生命周期中的仿真分析中的重要組成部分。

10. 2009年,西門子35億美元收購UGS公司。

11. 70年代初當時任教于Brown大學的Pedro Marcal創建了MARC公司,并推出了第一個商業非線性有限元程序MARC。雖然在MARC在1999年被MSC公司收購,但其對有限元軟件的發展起到了決定性的推動作用。

12. David Hibbitt是PedroMarcal在Brown的博士生,David Hibbitt與Pedro Marcal合作到1972年,隨后Hibbitt與Bengt Karlsson和Paul Sorenson于1978年共同建立HKS公司,推出了Abaqus軟件,使ABAQUS商業軟件進入市場。因?yàn)樵摮绦蚴悄軌蛞龑?dǎo)研究人員增加用戶單元和材料模型的早期有限元程序之一,所以它對軟件行業帶來了實質性的沖擊。

13. 2005年,ABAQUS被達索公司收購。

14. 1997年,SolidWorks被達索公司收購。

15. 1997年,達索公司發布CATIA。

16. 2011年,達索公司收購Isight。

17. 1988年,MSC在DYNA3D的框架下開發了MSC.Dyna并于1990年發布第一個版本,隨后于1993年發布了著名的MSC.Dytran。

18. 1977年Mechanical Dynamics Inc.(MDI)公司成立,致力于發展機械系統仿真軟件,其軟件ADAMS應用于機械系統運動學、動力學仿真分析。后被MSC公司收購,成為MSC分析體系中一個重要的組成部分。

19. 2002年,MSC公司收購EASY5。

20. DYNA程序由當時在美國Lawrence Livermore國家實驗室的John Hallquist編寫。之所以說DYNA神奇,是因?yàn)樵诂F(xiàn)在我們熟知的眾多軟件中,都可以發現DYNA的蹤跡,因此LS-DYNA系列也被公認為顯式有限元程序的鼻祖。1988年,John Hallquist自己創建LSTC(Livermore Software Technology Corporation)公司,發行和擴展DYNA程序商業化版本LS-DYNA。

21. 在20世紀80年代,DYNA程序被法國ESI公司商業化,命名為PAM-CRASH,現已成為了ESI的明星產品。除此之外,ESI公司還有多個被人熟知的軟件,如鑄造軟件ProCAST,鈑金軟件PAM-STAMP,焊接軟件SYSWELD,振動噪聲軟件VA One,空氣動力學軟件CFD-FASTRAN,多物理場軟件CFD-ACE 等等。

22. 1983年,ETA公司成立于美國汽車城底特律,并與LSTC公司聯合開發板成形模擬的專用軟件DYNAFORM。

23. ANSYS收購了Century Dynamics公司,把該公司以DYNA程序開發的高速瞬態動力分析軟件AUTODYN納入到ANSYS的分析體系中。并且在1996年,ANSYS與LSCT公司合作推出了ANSYS/LS-DYNA。

24. 2003年,ANSYS公司出資2100萬美元收購AEA公司的CFX軟件業務。

25. 2006年,ANSYS公司已成功完成對Fluent的收購活動,共花費六百萬股普通股和將近2.99億美元的現金。

26. 2008年,全球仿真技術及產品優化設計軟件供應商ANSYS公司宣布,與Ansoft公司雙方簽署一項最終協議,據此ANSYS將以收購總價約8.32億美元(含現金和股票)收購Ansoft公司。

27. 1963年在加州大學Berkeley分校,Edward L.Wilson教授和Ray W. Clough教授為了教授結構靜力與動力分析而開發了SMIS(Symbolic Matrix Interpretive System),其目的是為了彌補在傳統手工計算方法和結構分析矩陣法之間的隔閡。1969年,Wilson教授在第一代程序的基礎上開發的第二代線性有限元分析程序就是著名的SAP(Structural analysis program),而非線性程序則為NONSAP。

28. 1975年在MIT任教的Bathe博士在NONSAP的基礎上發表了著名的非線性求解器ADINA (Automatic Dynamic Incremental Nonlinear Analysis),而在1986年ADINA R&D Inc.成立以前,ADINA軟件的源代碼是公開的,即著名的ADINA81版和ADINA84版本的fortran源程序,后期很多有限元軟件都是根據這個源程序所編寫的。

29. 1984 年,ALGOR公司成立于,總部位于賓州的匹茲堡,ALGOR公司在購買SAP5 源程序和vizicad 圖象處理軟件后,同年推出 ALGOR FEAS(Finite Element Analysis System)。

30. 2009年,歐特克公司(Autodesk Inc.)公布訂立定奪性協議,以3400萬美元收購ALGOR公司。此次收購將加深歐特壓抑造業處理計劃的競爭力,進一步豐富和健全歐特克數字化樣機產品線,顯明加深該處理計劃在模仿分析方面的能力。

31. 1995 年, CFX 收購了旋轉機械領域著名的加拿大 ASC 公司,推出了專業的旋轉機械設計與分析模塊- CFX-Tascflow 。

32. 1995年,FLUENT 收購最大對手FDI公司。

33. 1997年,FLUENT 收購polyflow公司。

34. 1985年,Alatir公司成立,于1989年發布了著名的前后處理軟件HyperMesh。

35. 在2000年將其產品整合后發布了HyperWorks。

36. 2006年,Altair 宣布與總部位于法國Antony的Mecalog Group達成收購協議。Altair公司將收購Mecalog Group及其計算機輔助工程(CAE)軟件RADIOSS。Mecalog是一家世界領先的瞬態和非線性CAE技術的開發者,該技術用于汽車安全性和其他碰撞事件的仿真。根據收購協議,Altair公司將收購Mecalog Group在全球的銷售力量、軟件開發和技術支持團隊。這筆交易的財務條款將不會被公開。

37. 2007年,Altair宣布與總部位于意大利都靈的Hicare SRL——一家著名的商務智能(BI)軟件公司達成收購要約。Hicare 是Lilith 企業和網絡服務器商務智能軟件的開發者,該軟件為客戶提供了強大的決策系統,以其無以倫比的圖形和報告功能實現了信息的交互可視化。

38. 2010年,Altair 宣布已經與 SimLab 公司簽訂了收購協議。SimLab 公司總部位于美國加利福尼亞州,專門為汽車和重型機械行業的動力總成系統提供高度自動化的、準確的有限元建模解決方案。在協議中,Altair 將收購 SimLab技術及其研發工程師團隊,并將投入到 HyperWorks 計算機輔助工程(CAE)軟件研發中。

39. 2011年,Altair宣布成功收購ACUSIM Software, Inc. (ACUSIM). ACUSIM軟件公司成立于1992年,總部位于美國加利福尼亞州的山景城(Mountain View)。ACUSIM是領先的強大的可拓展性及高精度的計算流體力學(CFD)求解器解決方案領域的開發者。ACUSIM的CFD技術及其團隊將并入AltairHyperWorks 計算機輔助工程(CAE)軟件的組成和運作中。

40. 1979年,LMS公司成立于成立比利時魯文,LMS主要提供包括虛擬仿真軟件、試驗系統和工程咨詢服務等獨特的組合方案。2007年,LMS國際公司成功地100%獨家收購法國Imagine公司。通過此次并購,LMS進一步擴展了現有的功能品質仿真以及物理樣機測試業務,建立了一套完整的對機械和機電系統進行建模、仿真、實物測試的解決方案。

41. 2010年,LMS國際公司宣布全資收購Emmeskay。此次收購對于LMS來說,是一個重要的里程碑。它完善了LMS對于智能多物理系統仿真,為模型驅動的產品開發提供全新的應用模塊和服務的世界一流的解決方案,并且鞏固了LMS作為世界工程創新者的領導地位,其擁有一系列獨特的試驗和仿真軟件及相關的工程咨詢服務。

42. 2011年,LMS公司正式宣布收購SAMTECH公司(全球CAE和結構分析軟件供應商)60%的股權,成為最大的控股股東。SAMTECH的加入將深化LMS的測試與機電液仿真技術優勢,幫助客戶更好運用新興的基于模型的系統工程方法,提高產品競爭力,獲得更多的市場份額。

43. 2011年,ANSYS公司以3.1億美元現金收購模擬軟件提供商Apache Design Solutions。此次收購Apache Design Solutions將有助于填補ANSYS在集成電路解決方案領域的空白。

44. FEMLAB 最初版本是集成于MATLAB 軟件中的一個專業有限元工具包,目前的最新版本FEMLAB 3.0 已完全獨立成一套功能強大的軟件,并可與MATLAB 中的Toolboxes 及Simulink 無縫結合。

45. 2005年,FEMLAB正式更名為COMSOL Multiphysics。

46. 1988年,Flomerics公司成立,提供用于空氣流及熱傳遞的分析程序。1999年,英國Flomerics公司并購了知名電磁場仿真軟件公司——KCC,KCC公司由TLM(傳輸線矩陣法)的創始人PETER B.JOHNS在上世紀七十年代末建立,FLO/EMC的核心采用了KCC公司成熟的高級TLM求解器并結合了Flomerics公司強大的前后處理技術。

47. 1992年,NUMECA國際公司在布魯塞爾自由大學流體力學系主任查爾斯-赫思(Charles HIRSCH)教授的倡導下成立。其核心軟件是在該系80~90 年代為歐洲宇航局(ESA)編寫的CFD軟件EURANUS的基礎之上發展起來的。

48. 1981年,PHOENICS發布第一個版本PHOENICS-81,PHOENICS程序是世界最早的計算流體與計算傳熱學(CFD/NHT)商用軟件,它是國際計算流體與計算傳熱的主要?jiǎng)?chuàng)始人、英國皇家工程院院士D.B.SPALDING教授及40多位博士近30年心血的典范之作。PHOENICS是Parabolic Hyperbolic Or Elliptic Numerical Integration Code Series 幾個字母的縮寫,這意味著只要有流動和傳熱都可以使用Phoenics來模擬計算。PHOENICS可以用來模擬流體流動、傳熱、化學反應及相關現象。

49. ANSA是目前公認的全球最快捷的CAE前處理軟件,也是一個功能強大的通用CAE前處理軟件。ANSA具有很多獨創的技術特色,因而使得它比之其他同類軟件具有非常高的效率和能力,并在全球范圍得到了非常廣泛的應用,包括汽車、航天航空、電子、船舶、鐵路、土木等工業領域。

50. STAR-CD是Computational Dynamics公司開發出來的全球第一個采用完全非結構化網格生成技術和有限體積方法來研究工業領域中復雜流動的流體分析商用軟件包。STAR-CD能夠?qū)^大部分典型物理現象進行建模分析,并且擁有較為高速的大規模并行計算能力,還可以應用到工業制造、化學反應、汽車動力、結構優化設計等其他許多領域的流體分析,此外STAR-CD可以同全部的CAE工具軟件數據進行連接對口,大大方便了各種工程開發與研究。

51. ProCAST由法國ESI公司開發的綜合的鑄造過程軟件解決方案,有20多年的歷史,提供了很多模塊和工程工具來滿足鑄造工業最富挑戰的需求?；趶?qiáng)大的有限元分析,它能夠預測嚴重畸變和殘余應力,并能用于半固態成形,吹芯工藝,離心鑄造,消失模鑄造、連續鑄造等特殊工藝。

52. Flow-3D,從1985年正式推出,采用CFD解算技術。工程師能夠根據自行定義多種物理模型,應用於各種不同的工程領域。主要用于預測自由液面流動(free-surface flows)。

53. MAGMA SOFT是全球最大的專業鑄造仿真分析軟件公司,為全球超過800家客戶提供解決生產,制造過程,模具設計的全面工具。

54. 1983年,AAC公司成立,推出COMET程序,主要用于噪聲及結構噪聲優化分析等領域。

55. 1982年,Structurra1 Research andAnalysis Corporation(簡稱SRAC)成立,1985年SRAC推出了在微機上運行的COSMOS/M。
