icem網格裝配案例

2016-08-15 by:CAE仿真在線 來源:互聯網

當我們需要對非常復雜的裝配體進行網格劃分時,如果可以獨立地對每個零件進行網格劃分,最后將所有零件的網格裝配起來,會使得工作極為簡便。ICEM是可以做到這一點的,下面就拿我做過的一個簡單的例子演示一下:

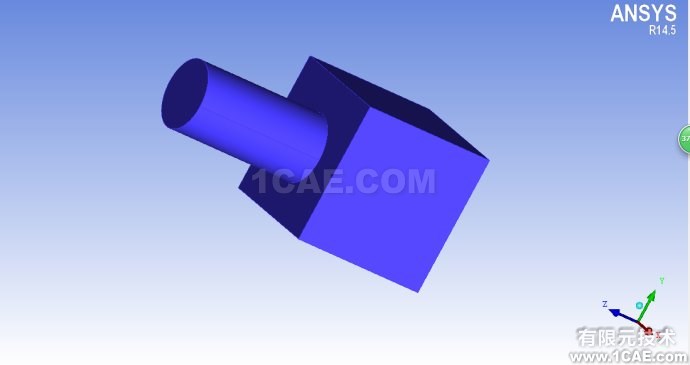

幾何模型是相互連接的圓柱體和立方體,在CATIA畫的模型是裝配體,導入ICEM中顯示如圖1,

圖1

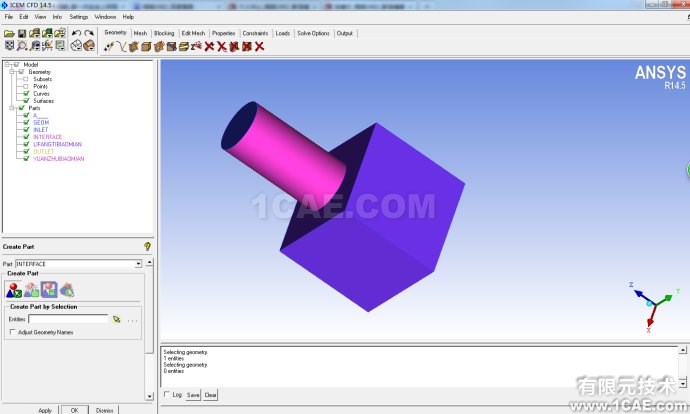

導入里面后,圓柱體與立方體之間的交接面是不存在的,我們需要首先創建這個面,然后創建每個面的part, 我創建的part如下,有進出口,交接面interface,圓柱表面和立方體表面。

圖2

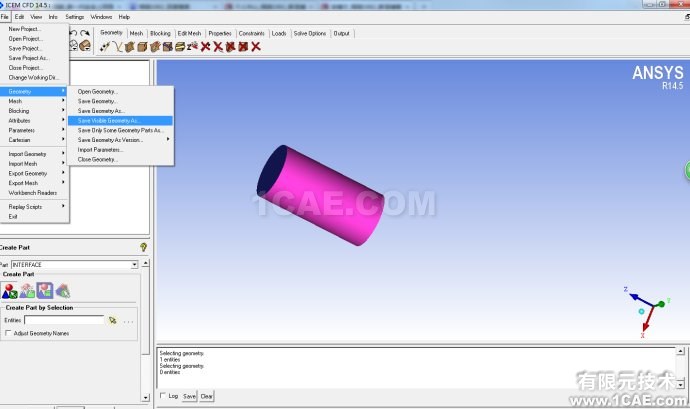

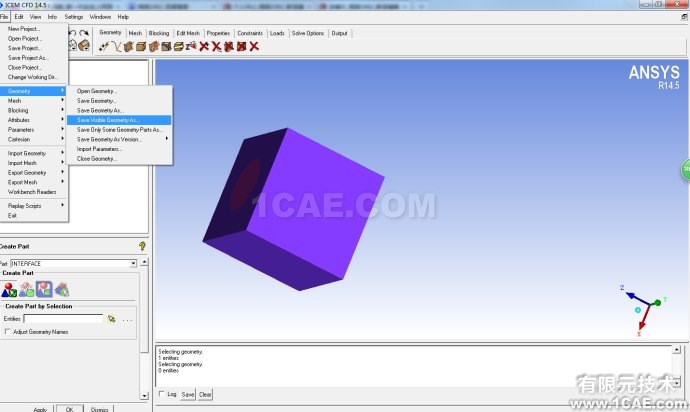

接著就將圓柱體和立方體分別保存起來,注意,當保存圓柱體時需要隱藏所有不屬于圓柱體的面,然后點擊file-Geometry-save visible Geometry as, 如下圖所示。

圖3

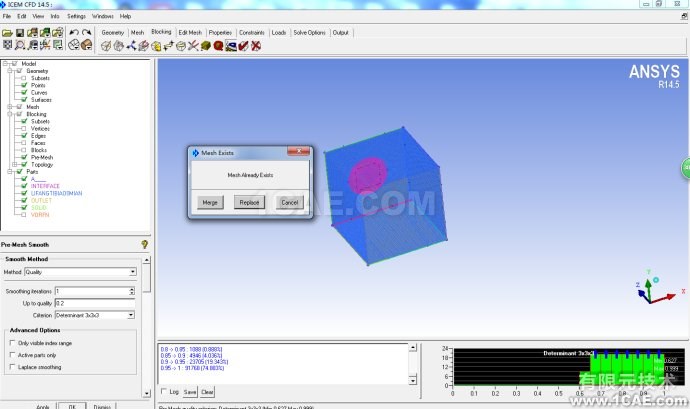

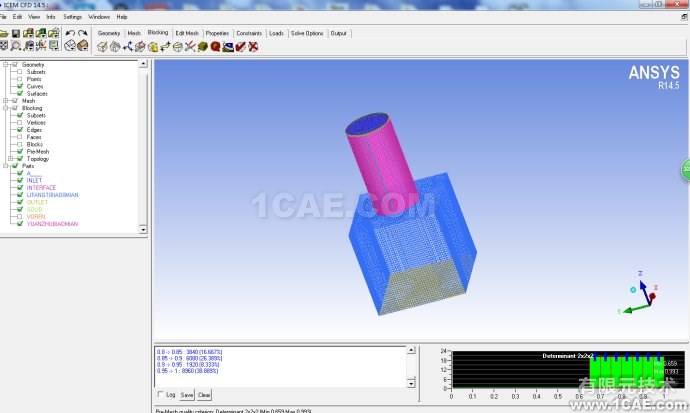

最后,工作目錄中就會生成兩個后綴名為.tin的幾何體,分別是圓柱體和立方體,然后分別打開對其建立拓?fù)渖删W(wǎng)格并輸出網格,在最后一個幾何體的網格生成完成后,打開第一個的網格進行merge. 即可完成網格的裝配。見下圖:

圖4

最后,就完成了,例子很簡單,但是,ICEM網格裝配就是這個流程。

對Interface裝配作下總結:

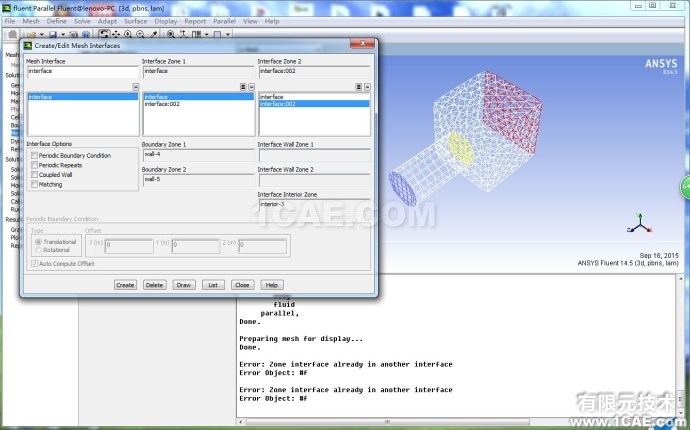

(1)相接觸的兩個幾何體,有一個或者兩個通過創建body劃分為非結構網格,那么在ICEM中定義交界面的part名稱可以相同,例如都是interface, 導入fluent中會自然分配成interface邊界條件,并且會多出一個interface:00x,在mesh interface中定義需要將interface和interface:00x進行配對,如下圖所示,完成網格之間的數據傳遞功能

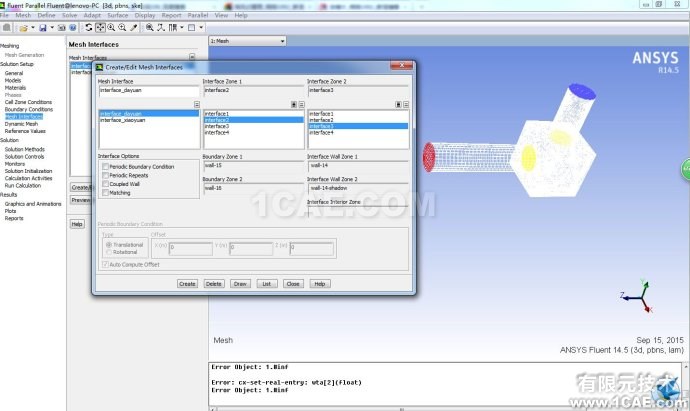

(2)如果相鄰的兩個幾何體,都是通過block劃分的結構化網格,那么在ICEM中定義時,交界面在兩個幾個體part中的名稱應區別開來,例如interface1和interface2,導入fluent中會分配給interface邊界條件,并且在mesh interface中定義可以實現配對,如下圖所示,定義了兩個接觸面(黃顏色所示),共有四個interface名稱。

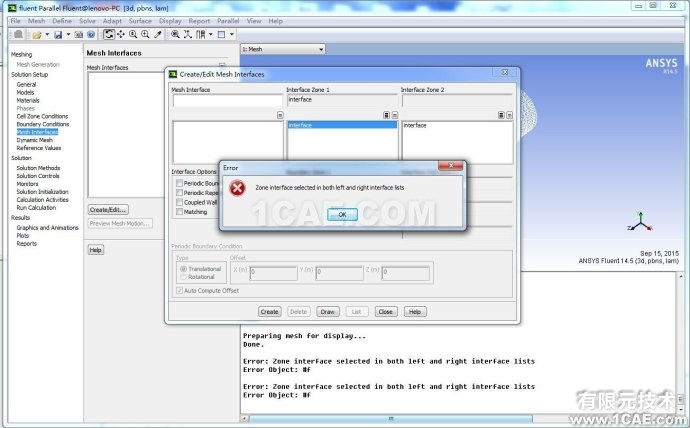

(3)在上篇《ICEM網格裝配聯系》中,圓柱和立方體都是采用結構化網格劃分,交界面在兩個幾何體中part定義的名字是一樣的,都是interface,然而導入fluent后,在mesh interface中配對時會出現了錯誤,如下圖所示,因此,在兩個結構化網格之間的交界面定義名稱是名字應該不一樣才可以,區別開來。
