FLUENT變量計算：表面積分、通量、力的計算

2016-08-11 by:CAE仿真在線來源:互聯網

翻譯自《ANSYS FLUENT Theory Guide》

1、Area

用于計算指定表面的面積。實際上是對指定表面的網格面面積求和。網格面可以是三角形或四邊形。

2、Integral

表面積分是對網格面積與選定變量的點積求和,這些變量可以是密度或壓力

3、Area-weighted Average

計算物理量的面積積分:所有網格面上的物理量與對應網格面的面積乘積之和除以總面積

4、Flow Rate

計算通過表面的物理量的流率:

5、Mass flow rate質量流量

計算通過表面的質量流量:

6、mass-weighted average質量平均

計算物理量的質量平均:

7、sum of field variable

變量求和:計算所選幾何上的所有網格面上變量的和。

8、Facet average

網格面平均:所有網格面上的物理量之和與網格面數求商

9、Facet Minimum

得到選定表面上的所選物理量的最小值

10、Facet Maximum

得到選定表面上的所選物理量的最大值

11、Vertex Average

頂點平均:所有頂點上的物理量之和與頂點數求商

12、Vertex Minimum

得到選定表面上所有vertex上的所選物理量的最小值

13、Vertex Maximum

得到選定表面上所有vertex的所選物理量的最大值

14、Standard deviation

計算指定表面上的指定物理量的標準差:

式中為每一facet上的cell值,為變量的平均值:

15、Uniformity Index(均勻性指數)

均勻性指數描述了指定表面上指定的物理量的變化情況,1為最大值。均勻性指數能夠采用面積或質量進行衡量:area-weighted均勻性指數捕捉量的變化(如組分濃度),mass-weighted均勻性指數捕捉通量的變化(如組分通量)

指定場變量的area-weighted均勻性指數()利用下式進行計算:

其中為一個擁有個網格面的網格面索引,為整個表面的變量平均值:

指定場變量的mass-weighted均勻性指數()利用下式進行計算:

其中為一個擁有個網格面的網格面索引,為整個表面的變量平均值:

16、Volume Flow Rate

通過表面的體積流量計算:

FLUENT中的變量值是存儲與cell中的,所以facet value及vertex value均是通過插值得到的。

ANSYS FLUENT提供了一系列工具用于計算表面積邊界上的物理量。這些工具允許用戶獲取通過邊界的傳熱率、邊界上的力及力矩以及表面或體積上的面積、積分值、流量、平均值、質量平均值等。另外,用戶可以輸出幾何及求解數據的圖表,為無量綱系數計算輸入?yún)⒖紨?shù)據,計算表面投影面積。用戶同樣可以保存當前工程的模型、邊界條件以及求解設置報表。主要包括以下內容:

穿過邊界的通量
邊界上的力
面積積分
體積積分

1、穿過邊界的通量

Mass flow rate:通過對密度、速度向量以及投影面積的點積求和,計算通過邊界的通量
Total heat transfer rate:計算整個表面的總熱傳率,其中為對流熱傳率,為輻射熱傳率。通過面的傳熱計算取決于所制定的邊界條件。例如,在一個恒溫壁面上的熱傳導利用熱傳導系數、面積投影以及溫度梯度的點積來計算。對于流動邊界,總熱傳率為守恒量的流量。由于受到所使用模型的限制,總熱傳率可能包含顯焓或總焓的對流及能量擴散通量等。注意所有的焓值計算中所使用的參考溫度為298.15K。
Radiation heat transfer rate:求和計算整個面上的輻射傳熱率

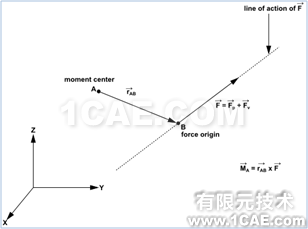

2、計算力、力矩及壓力中心

壁面區域的沿指定的力向量的力分量計算是通過計算壓力與粘性力在指定向量上的力的和。

式中:

—指定的力向量

—壓力向量

—粘性力向量

除了計算真實的壓力、粘性力及合力,選定區域上的相關的力系數則通過參考值進行計算。力系數定義為真實力與的商。此處的及分別為密度、速度以及面積。到此,壓力、粘性力、合力以及它們對應的系數均計算完成。
