【CFX案例】05：管道中的泊肅葉流動【轉發】

2019-03-15  by:CAE仿真在線  來源:互聯網

本案例利用CFX計算并驗證管道內部泊肅葉流動產生的層流壓降。

文獻:F.M. White. Fluid Mechanics. 3rd Edition. McGraw-Hill Book Co., New York, NY. 1994.

1 案例描述

本案例計算管道內部泊肅葉流動壓降。案例幾何如圖所示。

管道半徑0.00125m,長度0.1m,內部介質密度1 kg/m3,粘度1e-5 kg/m-s。管內入口流動為充分發展層流,平均速度為2 m/s。

充分發展速度表達式為:

2 驗證解

驗證解析解來自F. M. White. Fluid Mechanics(7nd ed),p357。

本案例雷諾數為:

泊肅葉流動摩擦系數:

可得壓降:

采用2D軸對稱模型進行計算。

3 CFX設置

3.1 啟動CFX

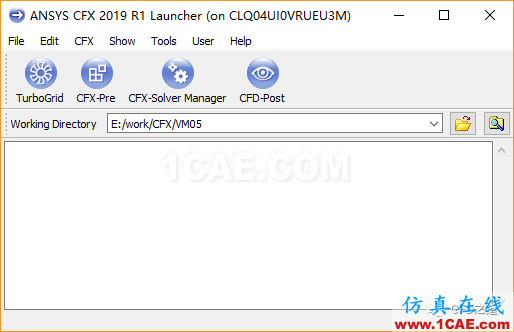

啟動CFX后,軟件界面如下圖所示,設置Working Directory為合適的英文路徑。

• 點擊按鈕CFX-Pre啟動CFX前處理界面

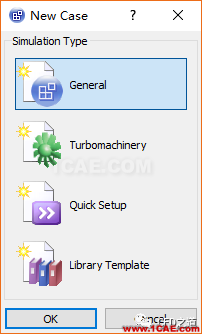

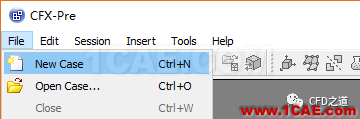

• 點擊菜單File → New Case新建case

• 彈出對話框中選擇General,點擊OK按鈕

3.2 讀取網格

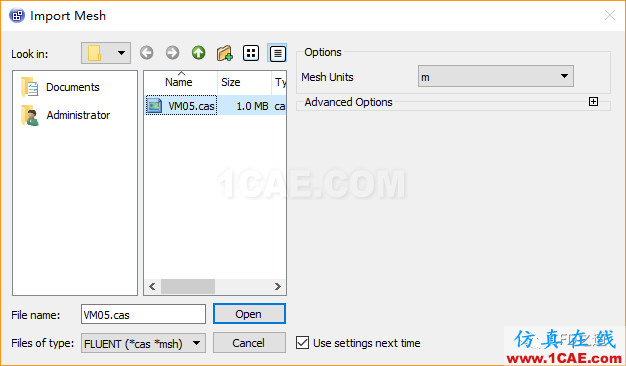

• 選擇菜單File → Import → Mesh,彈出對話框中選擇網格文件VM03.cas

注:對于2D軸對稱模型,通?？梢栽贔luent中設置好軸對稱后輸出為cas文件再導入CFX,這樣CFX會自動構建楔形體。否則若直接導入msh文件,則導入的模型為長方體。

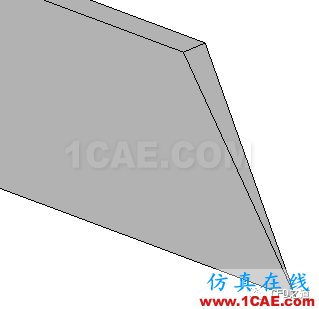

導入的模型如圖所示。

3.3 設置材料參數

• 鼠標雙擊模型樹節點Materials > Air at 25 C打開材料屬性編輯面板

• 如下圖所示,材料設置面板中修改Density為1 kg/m3

• 設置Dynamic Viscosity為1 E-5 Pa.s

• 點擊OK按鈕關閉面板

3.4 設置計算域

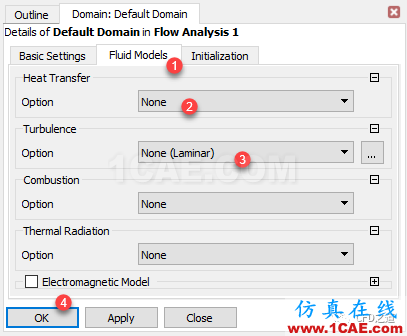

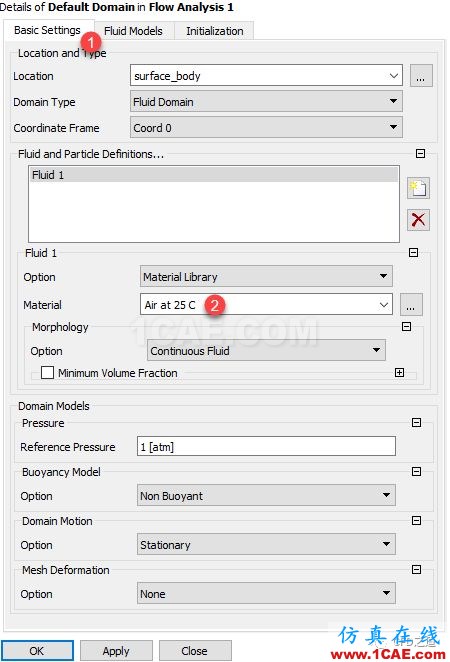

• 鼠標雙擊模型樹節點Flow Analysis 1 > Default Domain打開區域設置面板

• 切換到Fluid Models標簽頁,設置Heat Transfer為None,設置Turbulence為None(Laminar),點擊OK按鈕關閉面板

注:本案例不考慮傳熱

3.5 邊界條件

1、入口邊界

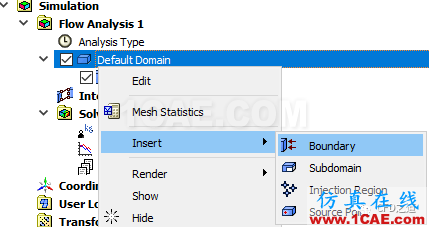

• 右鍵選擇模型樹節點Default Domain,點擊彈出菜單項Insert → Boundary插入邊界

• 將邊界命名為inlet

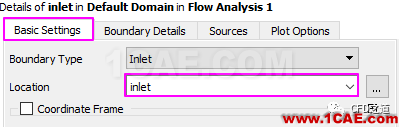

• 在Basic Settings標簽頁中設置Location為inlet

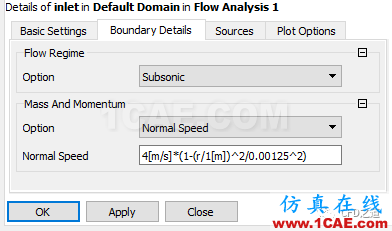

• 切換至Boundary Details標簽頁,設置Normal Speed為4[m/s]*(1-(r/1[m])\^2/0.00125\^2)

• 其他參數保持默認設置,點擊OK按鈕關閉設置面板

2、出口邊界

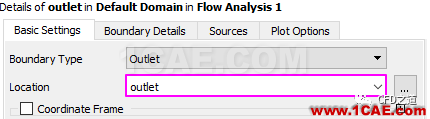

• 右鍵選擇模型樹節點Default Domain,點擊彈出菜單項Insert → Boundary插入邊界outlet

• 在Basic Settings標簽頁中設置Location為outlet

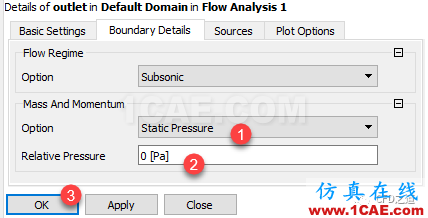

• 切換至Boundary Details標簽頁,設置設置Mass And Momentum指定方式為Static Pressure,設置Relative Pressure為0 Pa

• 點擊OK按鈕關閉對話框

3、設置對稱邊界

• 右鍵選擇模型樹節點Default Domain,點擊彈出菜單項Insert → Boundary插入邊界symmetry

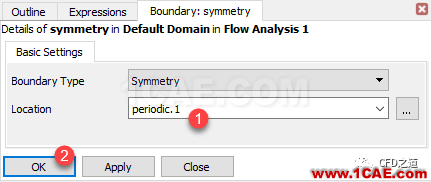

• 在Basic Settings標簽頁中設置Location為periodic.1,如下圖所示

• 其他參數保持默認設置,點擊OK按鈕關閉設置面板

注:CFX讀入Fluent的二維cas文件后會多出一些邊界面,必須將其設置為對稱面。剩下未定義的面默認為wall邊界,本案例采用默認設置。

3.6 Solution Controls

• 鼠標雙擊模型樹節點Solver Control,打開設置面板

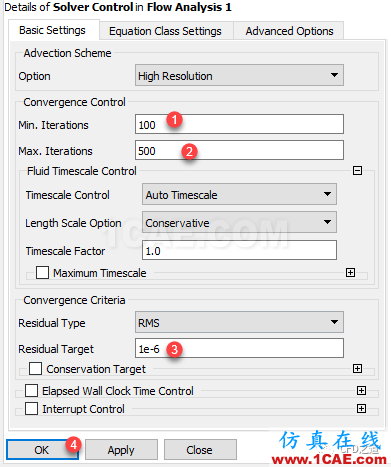

• 如下圖所示的設置面板中,設置Min. Iterations為100,設置Max. Iterations為500,設置Residual Target為1e-6

• 點擊OK按鈕關閉面板

• 點擊菜單項File → Save Case保存文件

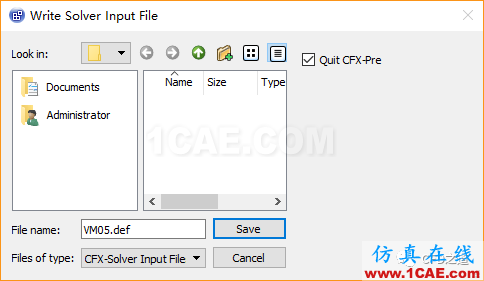

• 點擊工具欄按鈕Define Run寫入求解器文件

• 點擊Save按鈕啟動CFX求解管理器

3.7 開始計算

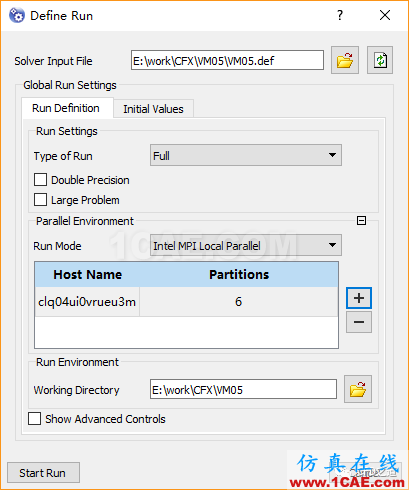

• 求解管理器對話框中設置Run Mode為Intel MPI Local Parallel,點擊下側的加號可增加CPU數量,如下圖所示設置CPU數量為6個

• 點擊按鈕-Start Run開始計算

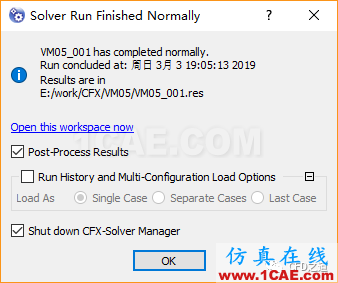

• 計算完畢后彈出提示對話框,激活選項Post-Process Results及Shut down CFX-Solver Manager,點擊OK按鈕啟動CFD-Post

4 計算結果

1、定義壓降表達式

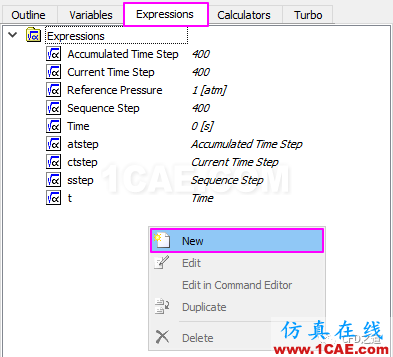

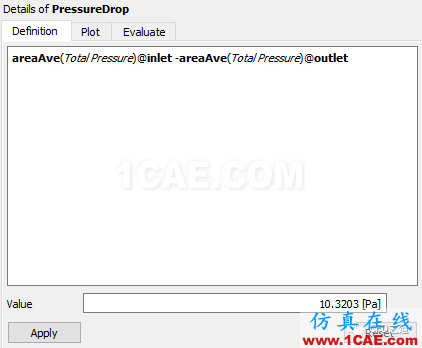

• CFD-Post中左側模型面板中切換至Expressions標簽頁,在任意空白位置點擊鼠標右鍵,選擇彈出菜單項New新建表達式

• 彈出對話框中為表達式命名為PressureDrop,點擊OK按鈕關閉對話框

• 輸入表達式areaAve(Total Pressure)inlet -areaAve(Total Pressure)outlet,點擊按鈕Apply,則Value顯示為計算結果。

如圖所示,計算得到的壓力降為10.3203 Pa,與解析值10.24 Pa相比,誤差0.7%,本案例網格較為粗糙,增加網格密度有助于提高計算精度。

鏈接:

https://pan.baidu.com/s/1NDUi8pZ4eKbc1eOYaPwJnA

提取碼:l800

轉自:流沙CAE
