自由面問題

2016-10-07  by:CAE仿真在線  來源:互聯網

  實際工程中很多問題涉及到自由面,這里模擬水箱的晃動,給CFX初學者一些幫忙。問題如下:

一個水箱和里面的水的初始速度為10m/s,水箱一半是水,一半是空氣,突然給水箱一個 -g的加速度,也就是說水箱大概在1秒后速度變?yōu)?。模擬這個水箱在剎車后液面的變化情況(與汽車油箱的模擬大同小異)。



CFX的設置:

橢圓形水箱,瞬態分析,水箱將會在1秒后速度為0,總的模擬時間為3秒,時間步長0.001秒。

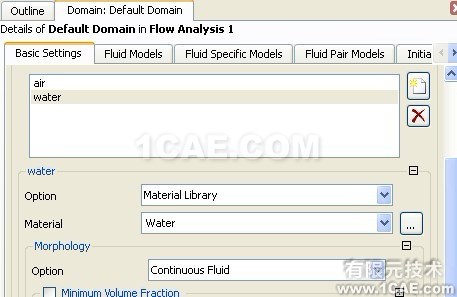

在域中設置水和空氣2種流體,兩項都是連續介質。

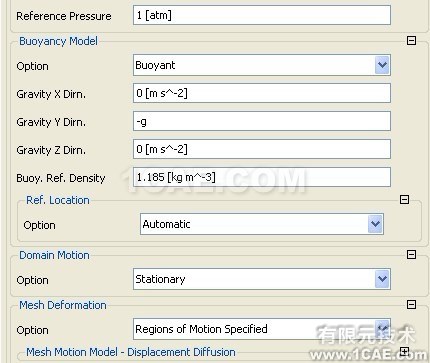

激活重力方程(參考密度設置為連續項中密度小的那個),同時激活動網格功能。

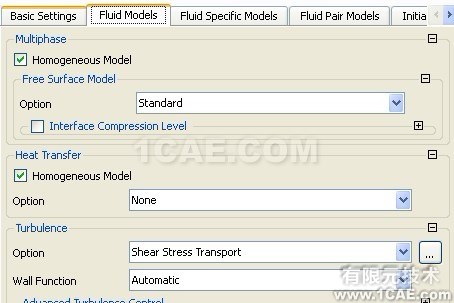

兩項都為連續項,所以勾選均勻介質模型,這里選用了SST湍流模型進行計算。

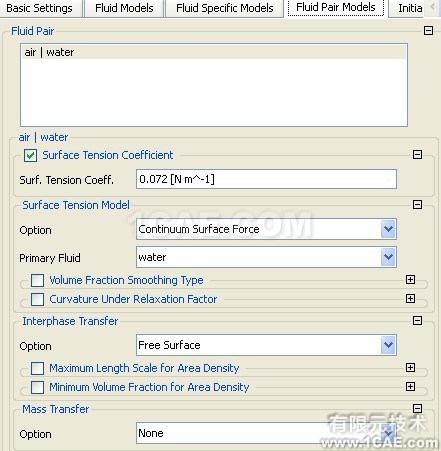

設置水的表面張力。



表達式:

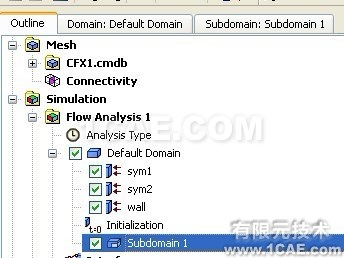

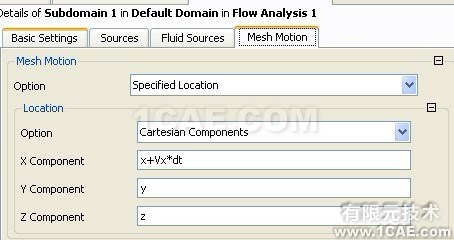

建立一個subdomain,設置整個域的運動。

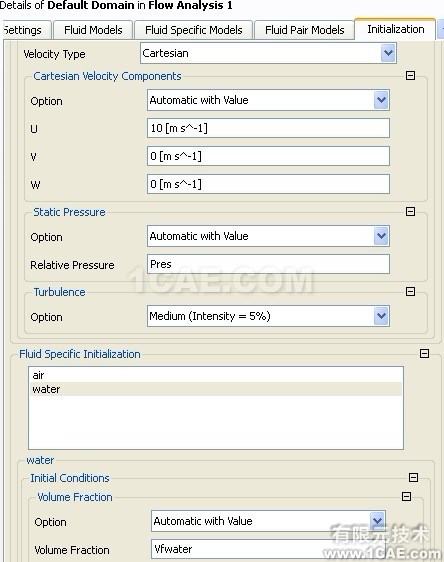

初始條件:

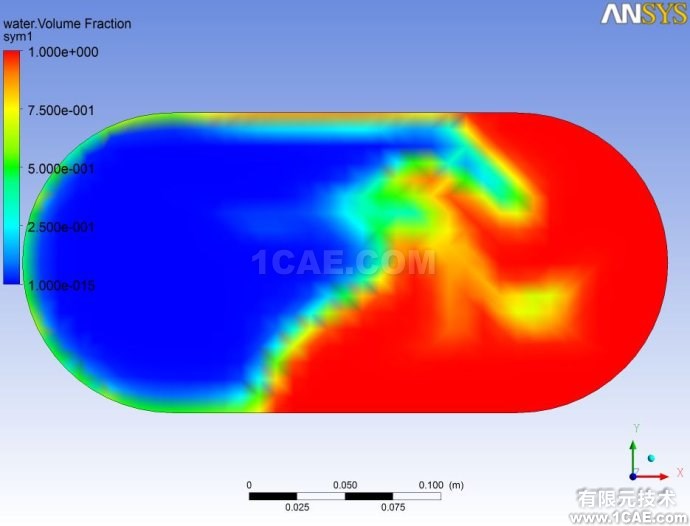

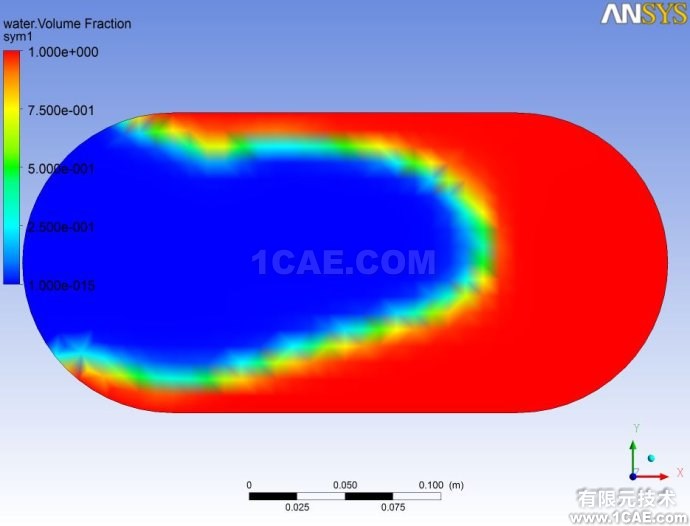

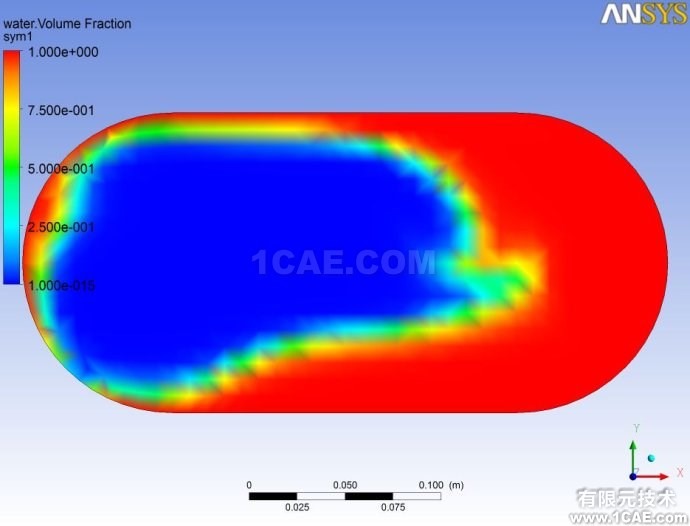

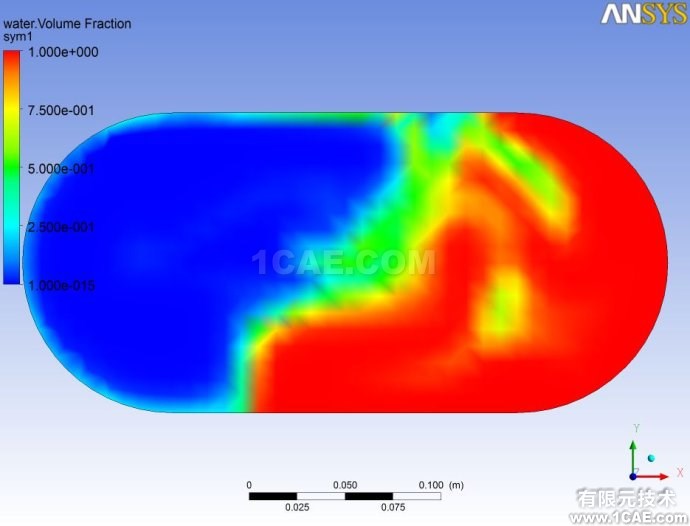

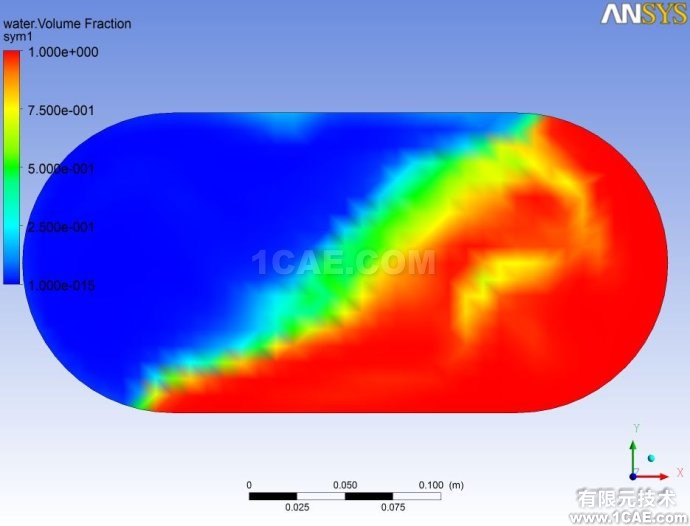

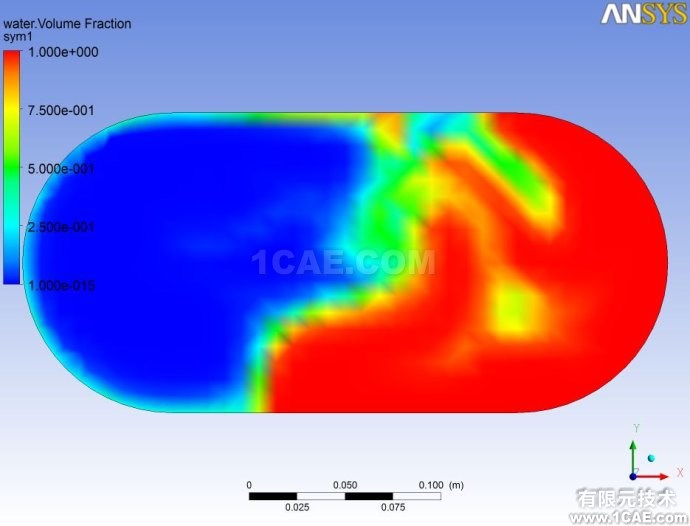

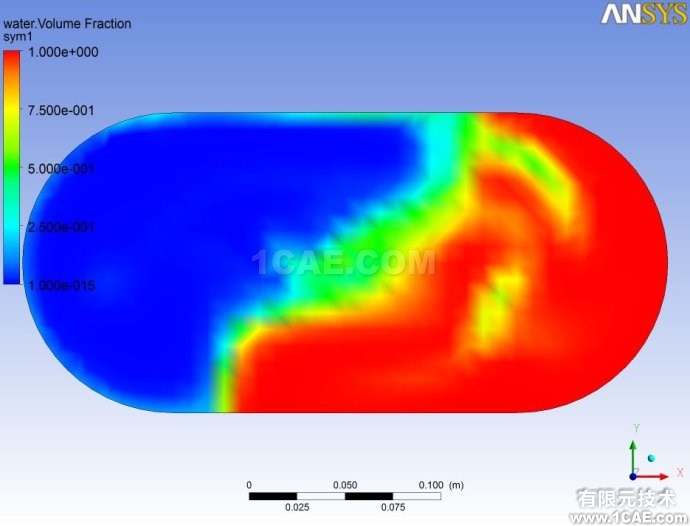

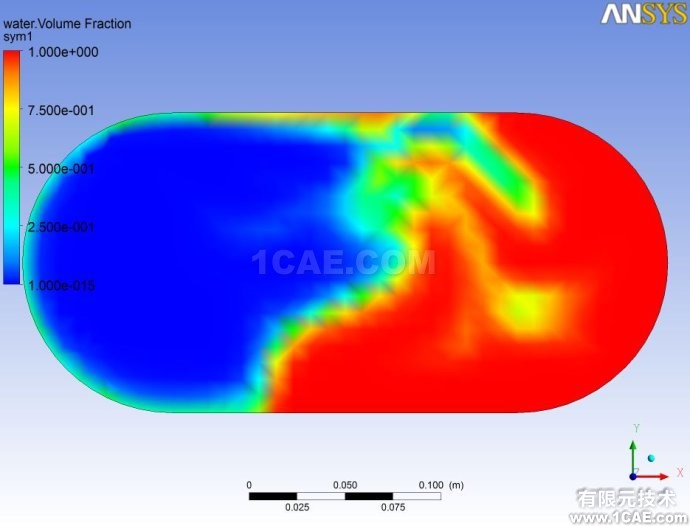

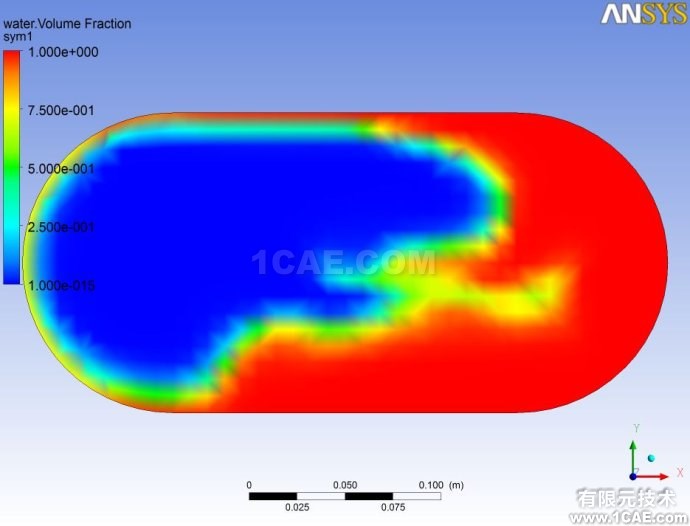

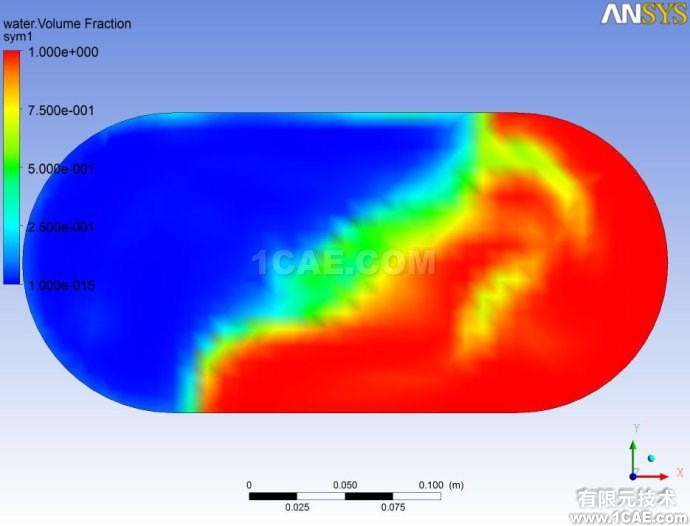

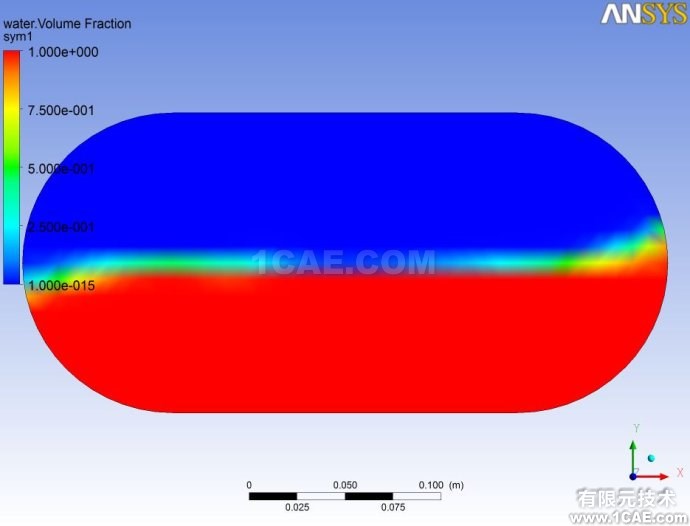

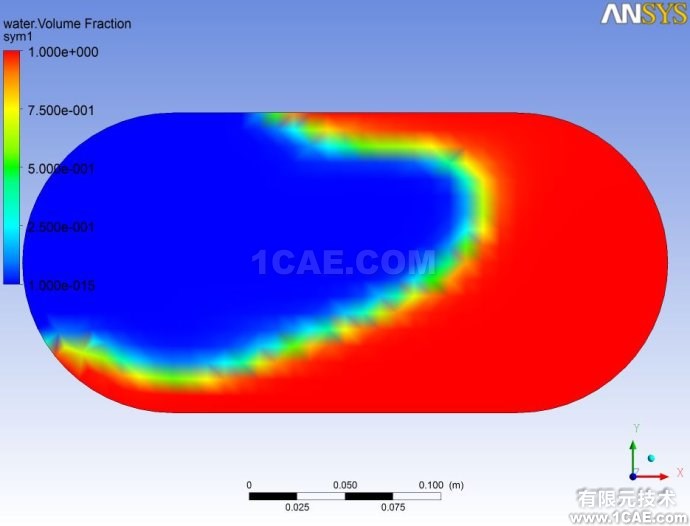

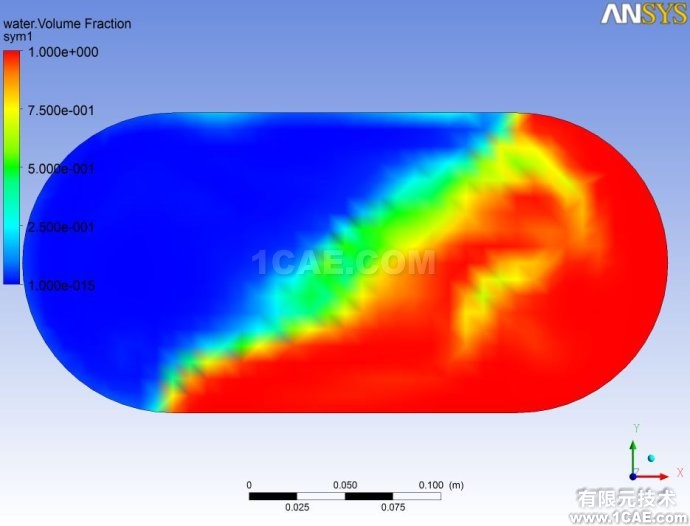

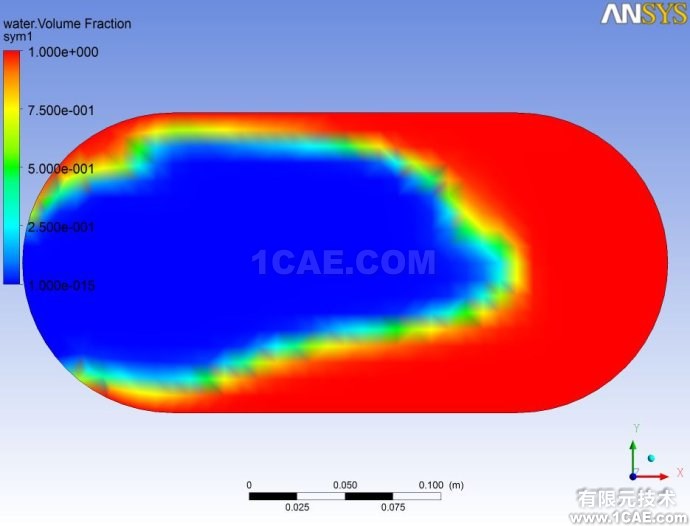

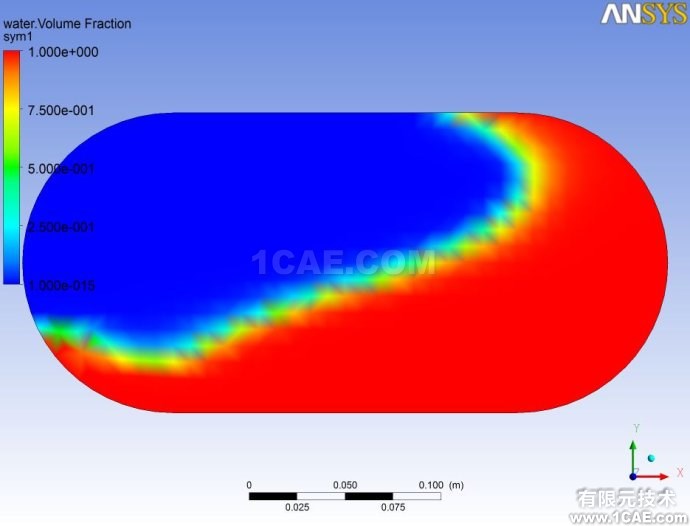

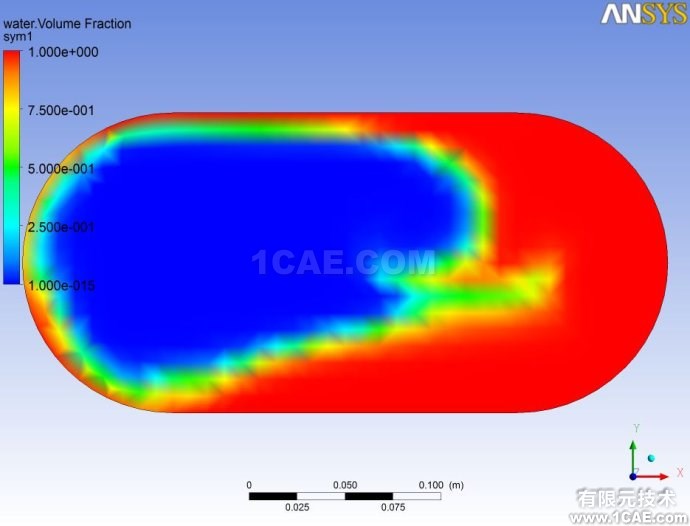

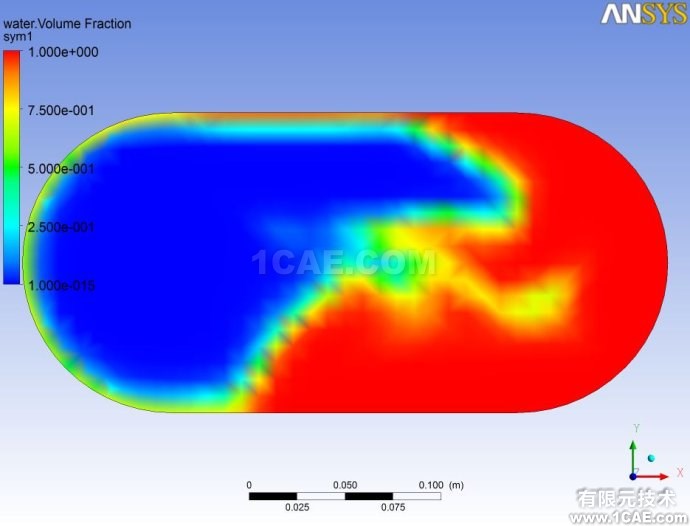

計算結果:
