CFX高級應用——如何模擬閥完全關閉到開啟的過程

2016-10-07 by:CAE仿真在線來源:互聯網

這篇文章是源于論壇上安世亞太的內部人員發的帖子:

http://forum.simwe.com/forum.php?mod=viewthread&tid=880388&highlight=remeshing

這里將會破解他們是如何在CFX中實現閥從完全關閉到打開的過程,解除ansys在技術上的一些鎖死。原文作者的原話如下:

當流體模型包括幾何運動-例如轉子壓縮機,齒輪泵,血液泵或者內燃機-就要求網格的運動。運動網格的策略涵蓋了每個可以想得到的運動。特別是在流固耦合計算中涉及固體在流體中的大變形和大位移運動,ANSYS CFX結合ICEMCFD實現外部網格重構功能,用來模擬特別復雜構型的動網格問題并不會產生壞的網格單元,這種運動可以是指定規律的運動,比如汽缸的活門運動事件,也可以是通過求解剛體六自由度運動的結果,配合ANSYS CFX的多構型(Multi-Configuration)模擬,可以方便處理活塞封閉和邊界接觸計算。而且,對于螺桿泵、齒輪泵這種特殊的泵體運動,ANSYS CFX開發了獨特的浸入固體方法(immersed solids)不需要任何網格變形或重構,采用施加動量源項的方法來模擬固體在流體中的任意運動。基于以上兩種動網格策略,用戶可以方便地解決任意復雜的動網格問題。這是CFX 12新增的動網格功能。這里我想描述一下Multi-Configuration and Remeshing 的功能。下面是一個帶彈簧的活塞1自由度運動,當壓力大于彈簧力時,活塞上移,活塞一開始處于封閉狀態的,這也是目前CFD網格技術的瓶頸,但是CFX12 在處理這種問題上獨辟蹊徑,采用多構型和網格重劃分結合的辦法有效解決這一難題。

下面我們會開始模擬這個過程。在CFD中無法模擬閥由完全關閉到開啟的過程,因?yàn)檫@個過程需要由面網格拉伸出體網格才可以實現,在CFX中我們可以通過Multi-Configuration來實現這個過程,而閥一旦開啟后,剩下的即可通過remeshing功能來不斷改善網格輕松模擬出來。

我們需要準備2套網格和2個ICEM的rpl文件,2套網格分別用于閥關閉和開啟2種模擬,而2個rpl文件用來進行結果網格和非結果網格的remeshing。具體如下:(SST湍流模型、air idea gas、inlet/outlet opening)

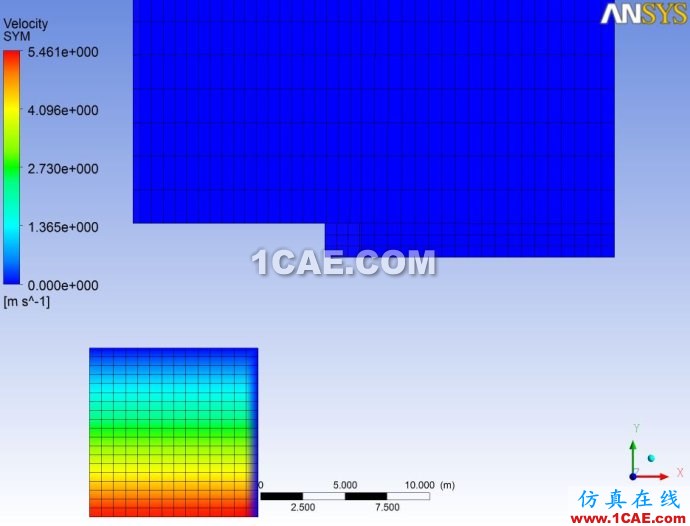

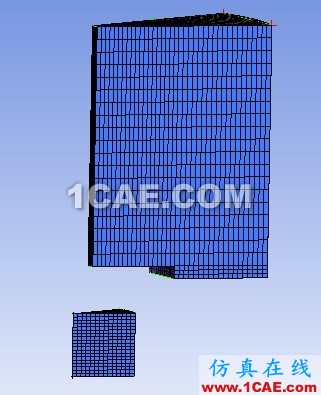

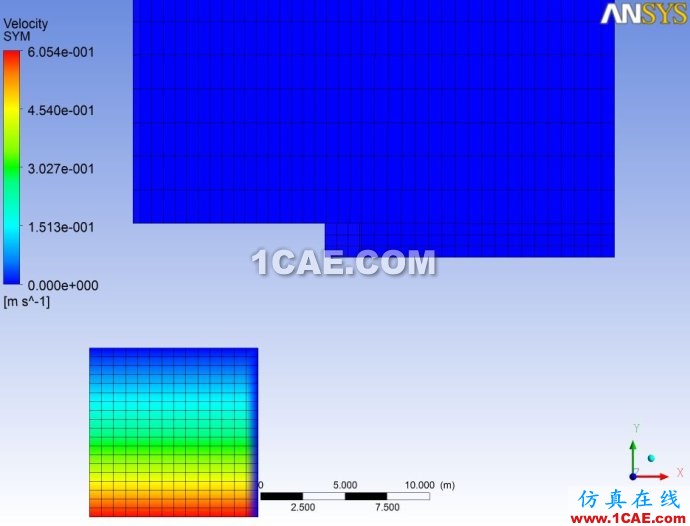

首先是閥完全關閉的模擬,使用的網格如下:

CFX高級應用——如何模擬閥完全關閉到開啟的過程

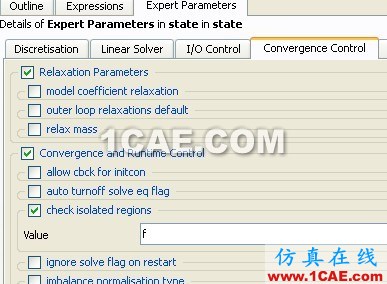

我們可以看出網格的inlet和outlet不在一個域內,這樣在求解時會有孤立區域,求解自動停止,所以我們需要設定在求解過程中允許存在孤立區域:

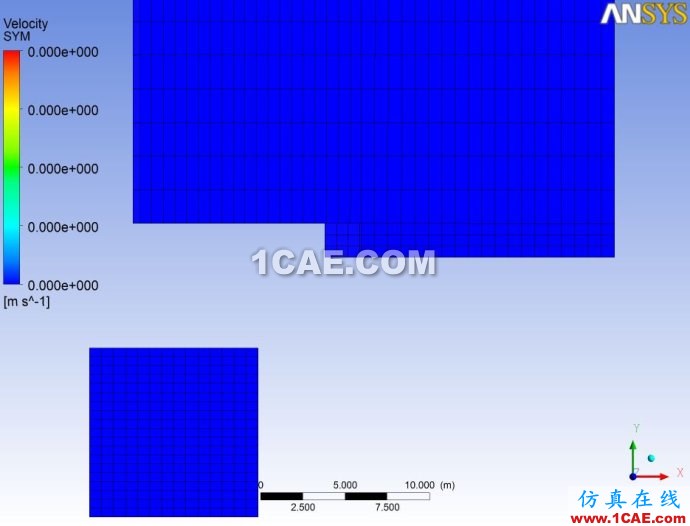

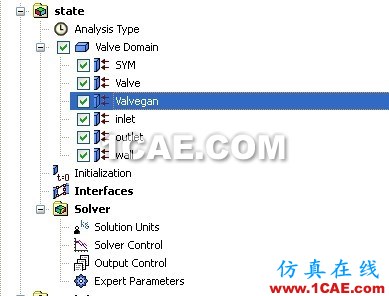

關閉時的具體定義:(進口壓力是隨時間增加的)

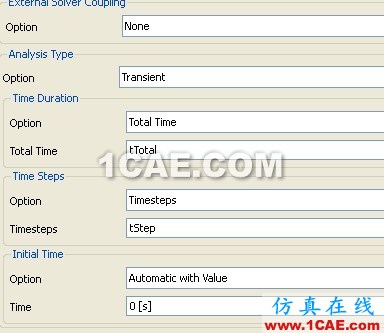

瞬態分析:

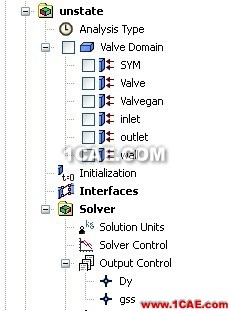

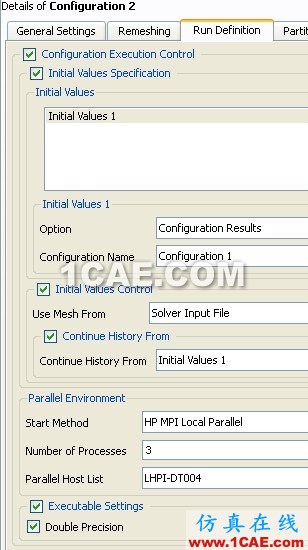

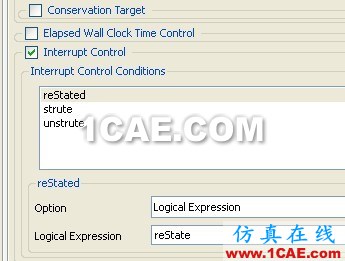

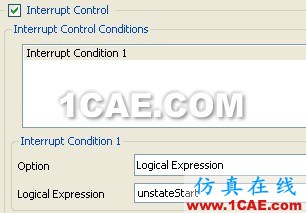

在閥受到的力大于設定值時,閥門開啟,轉入unstated分析:

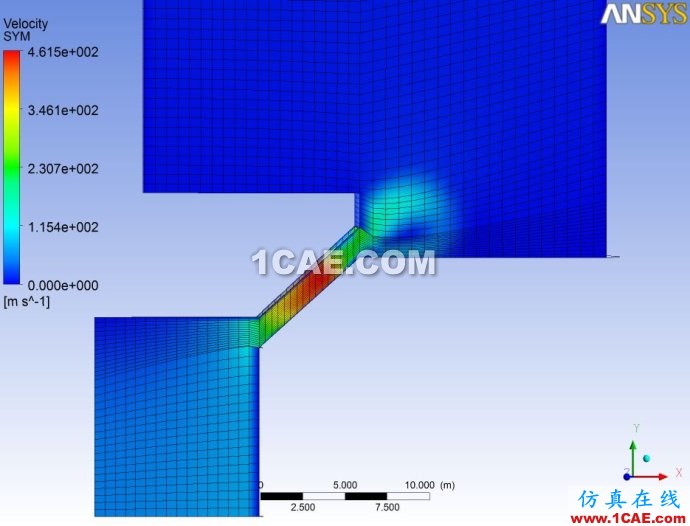

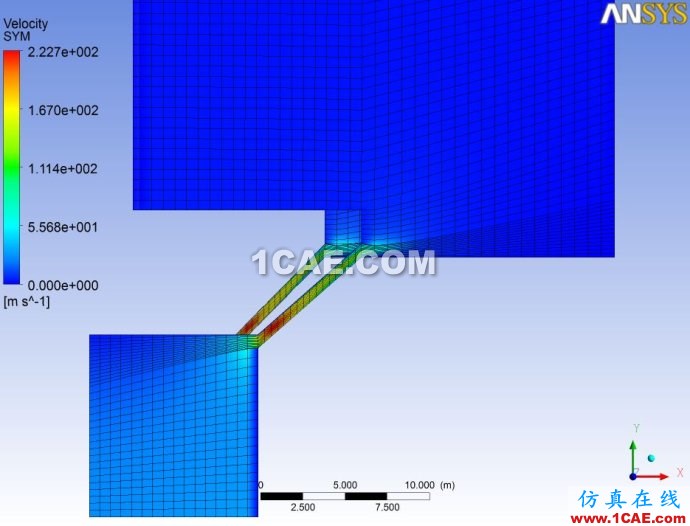

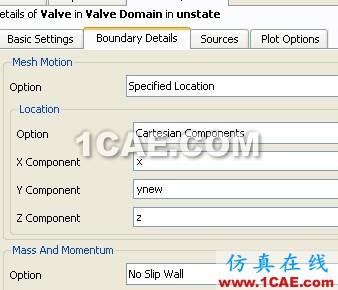

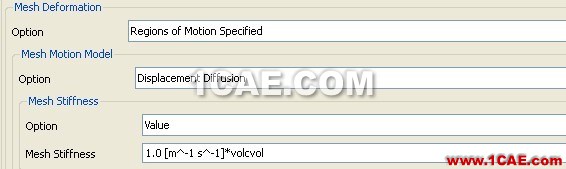

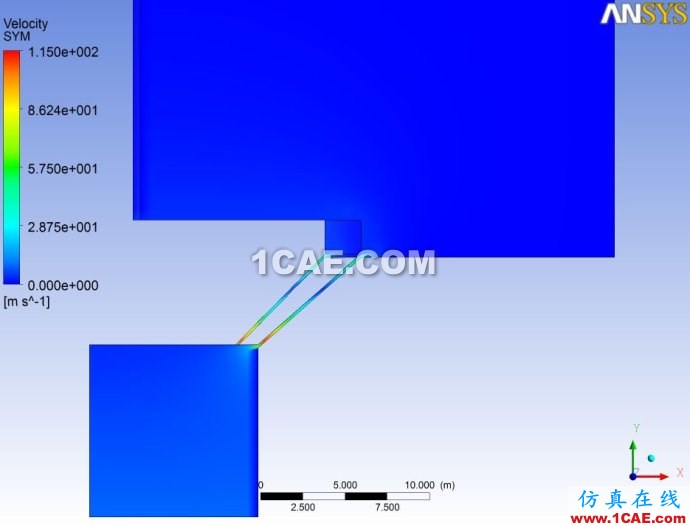

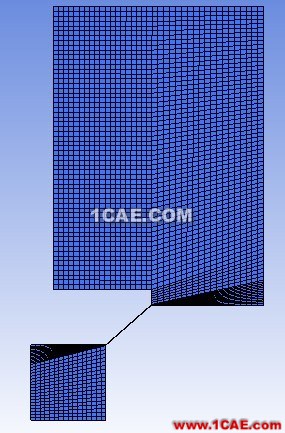

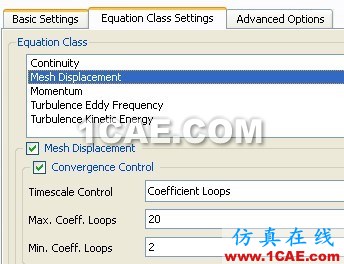

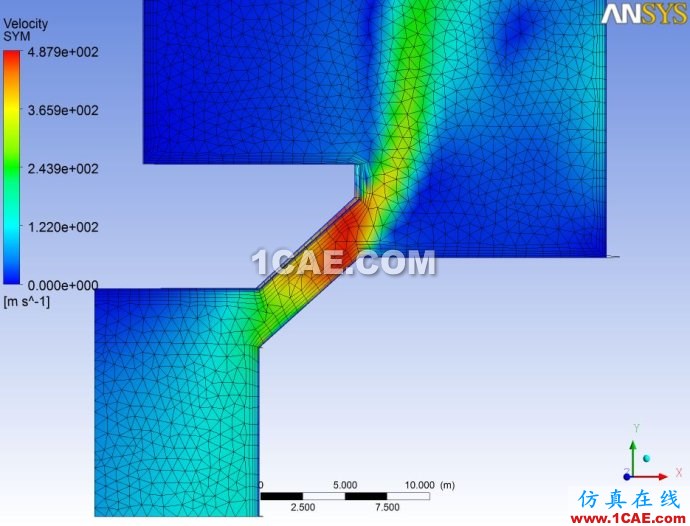

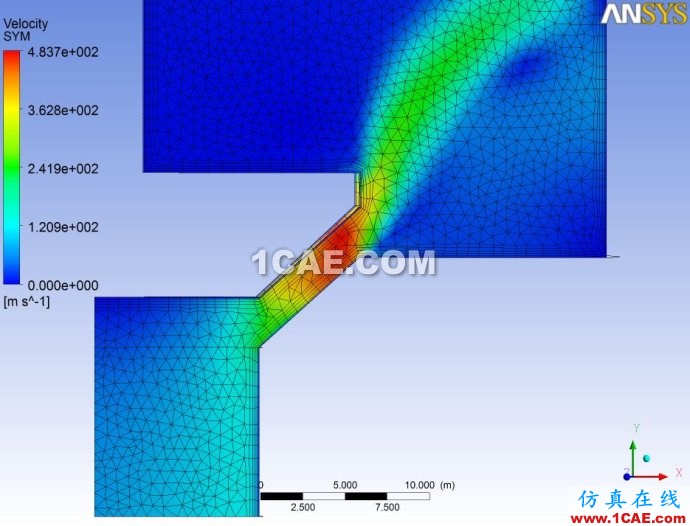

閥門開啟后:

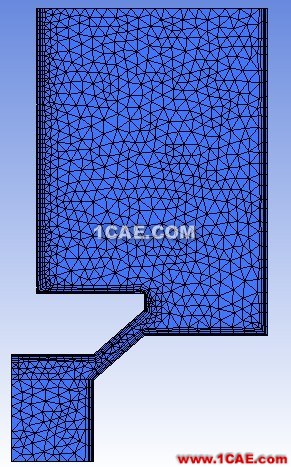

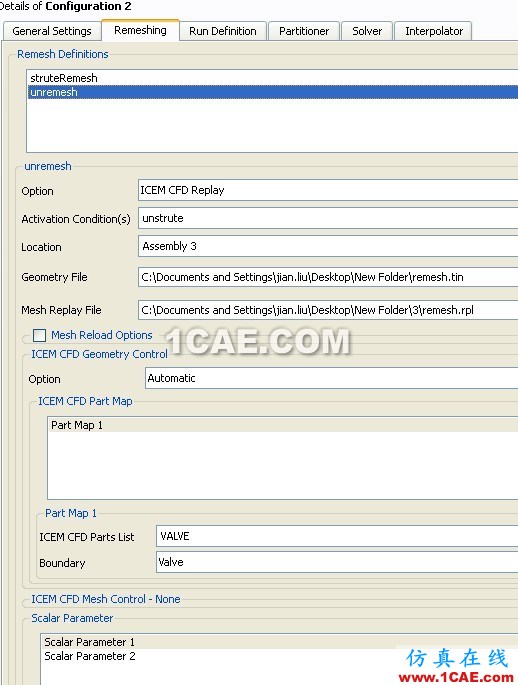

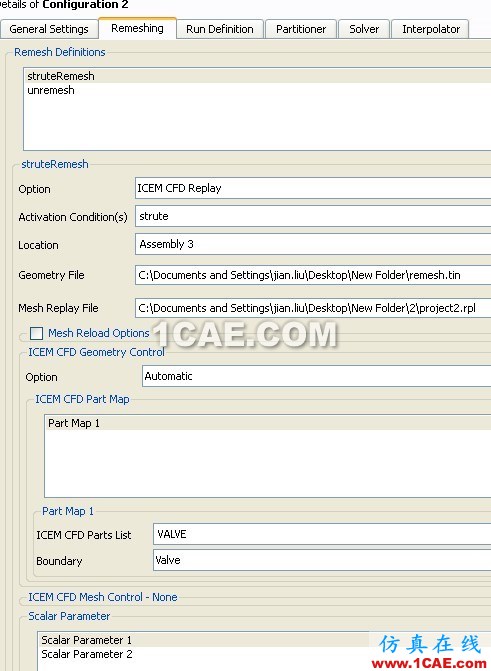

在閥的開度非常小時,對模型劃分非結構網格將會很困難,所以在開度非常小時,我們使用結構網格進行模擬,開度達到我們?cè)O(shè)定的值時,轉用非結構網格進行模擬。(制作它們的rpl文件,用于remeshing)
