ANSYS流體分析解決方案（一）

2016-10-23 by:CAE仿真在線來源:互聯網

在產品開發階段,企業界越來越愿意加大投入去深入研究那些影響產品性能的復雜物理現象。今天,CAE技術已成為企業研發過程中洞悉復雜物理現象不可或缺的方法。先進的CAE應用常常成為決定產品先進性的關鍵因素之一。在此背景下,伴隨著中國的產業升級,中國的CAE市場、應用相比十多年前發生了翻天覆地的變化。CAE技術已經成為了眾多卓越的科技類、傳統類工業公司必備的研發手段。

ANSYS是全球首家推出多物理場耦合分析方法的CAE公司,該技術獲得了世界各地研究機構和知名公司的廣泛應用。多物理場耦合技術的提出基于這樣一個普遍的常識:幾乎所有的物理現象都與結構,振動,傳熱,電磁場,壓電,聲場,流場以及它們之間的相互作用有關。多物理場耦合技術可以用來精確分析這些物理場之間復雜的相互作用,從而改善仿真設計的靈活性、穩健性和精確性。ANSYS提供了一個名為ANSYS workbench的分析環境,該環境集成了前、后處理器、各種基礎物理場分析工具,使它們可以在統一的環境下運行。

目前,越來越多優秀的中國公司正通過技術升級提升最終產品在國際市場上的競爭力。獨特的技術造就獨特的產品。ANSYS的多物理場耦合分析技術正是提升企業研發實力的有效方法。

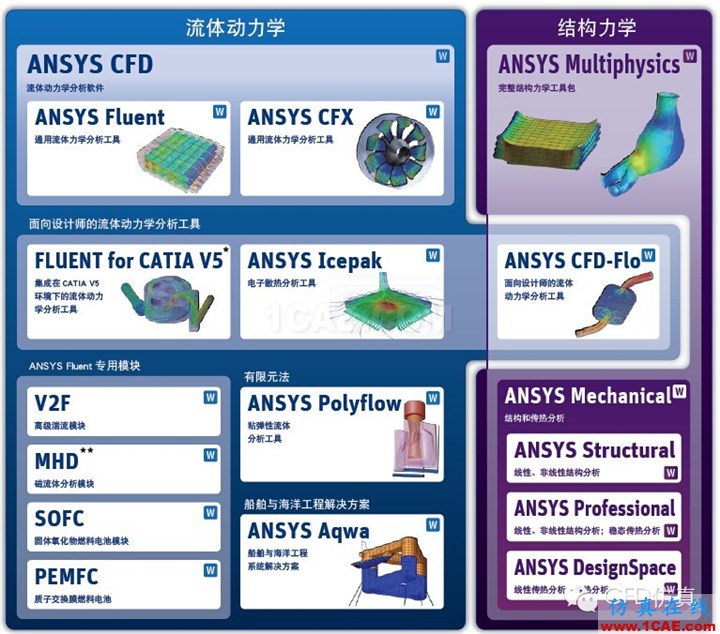

ANSYS 流體動力學產品

ANSYS Workbench 的特征

提供從幾何建模、網格生成到結果評估整個過程的完整功能
可以將不同物理場分析工具間的數據進行傳遞
將所有物理場的變量進行參數化分析。其中的自動化網格生成器、優化工具可集中管理
作為所有場分析的通用功能,提高日常數據管理、仿真優化的工作效率。

前處理

ANSYS DesignModeler

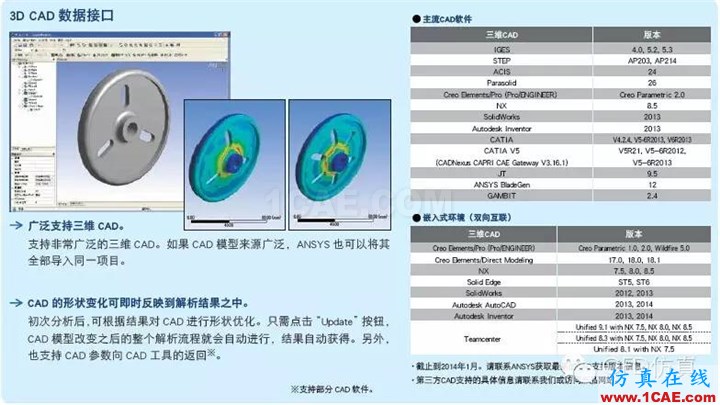

如果用戶沒有專業的CAD工具,可以通過ANSYS DesignModeler來創建一個三維模型。DesignModeler還可以用于處理、修改三維CAD軟件生成的模型,使其適合于分析計算。ANSYS DesignModeler采用Parasolid內核,其它常見的中間格式以及CAD模型格式亦可導入。

ANSYS SpaceClaim Direct Modeler

SpaceClaim不記錄創建模型的操作歷史,它直接創建或修改模型。由于它不會受到歷史操作的制約,用戶可以任意修改模型,如用戶可以在任何時候分割面或進行抽取中面的操作。另外,SpaceClaim也支持設置尺寸參數,因此也可根據需要來進行參數化的設計變更。

ANSYS Meshing

自動化的網格生成、接觸定義

一般情況下,可以自動生成原先需要專業知識才能獲得的復雜網格,并且,軟件會自動檢測三維 CAD 裝配模型中的接觸區域。特別地,軟件適合大規模模型的處理。

網格控制

用戶可以控制必要細節處的網格尺寸和網格生成方法以得到更加精確的結果。

形狀簡化

刪除不必要的特征,如非常小尺寸的元件,可修改該模型的拓?fù)浣Y(jié)構。

殼單元、梁單元生成

幾何之間的間隙可以在產生網格時自動填充。

多種類型的網格

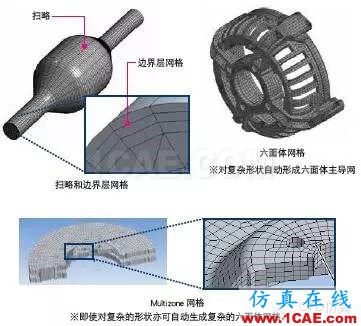

可以生成多種類型的網格,如四面體、六面體、三棱柱、金字塔、掃略網格、邊界層和六面體主導的網格。

網格尺寸控制

可以指定頂點、邊、面區域內的網格大小。

自適應網格

通過反復計算獲得更細的網格以獲得更高的精度。

裝配體網格

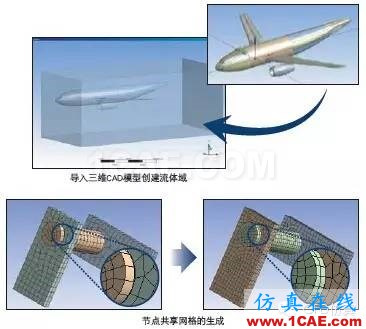

自動確定裝配體所包圍的封閉空間所構成的流體區域并快速生成流體區域和固體部件的網格。

網格轉換?網格檢查

第三方工具創建的有限元模型的轉換

ANSYS Mechanical APDL(舊的操作界面 Classic)環境創建的模型、以及 NASTRAN、ABAQUS 生成的有限元模型可以轉化為 ANSYS Workbench 所兼容的格式。ANSYS Workbench 中生成的模型也可導出至上述的這些環境。
