CFX軟件仿真打水漂
打水飄是人類最古老的游戲之一,據推測從石器時代就開始了。用扁型瓦片,用力擦水面飛出,瓦片碰水面彈起,繼續向前飛出,再碰水面彈起,再向前飛出……如是反復多次,直至瓦片落入水中。
流速越大,液壓越小。打水漂時,需要瓷磚高速旋轉,在與水面接觸時,水面的彈性給了它向上的沖擊力,而且瓷磚旋轉越快,打的水漂飛得越高,如果扔瓷磚時向外的速度較快,打的水漂就越多。當然也需要一定的技術。
這里使用CFX來模擬打水漂,CFX不具有網格重構的功能,而水漂飛行的過程涉及到網格的大變形,網格的拉伸和壓縮都會很嚴重,所以使用CFX的remesh功能對網格進行不斷的重構,試探計算的網格非常粗糙:

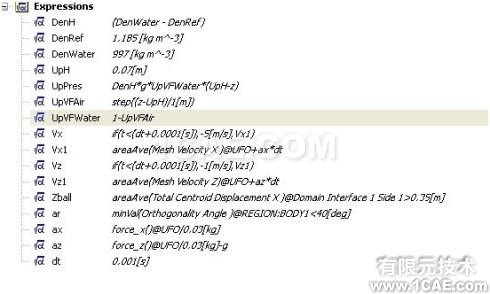

CEL and pre:
結果:
要模擬2次水漂,需要加長域,同時模擬中并沒有加入水漂自身的旋轉。
