如何使用MATLAB儀器與控制工具箱（測試測量工具）控制PicoScope的PC示波器

2017-02-14 by:CAE仿真在線來源:互聯網

注:以下操作基于MATLAB搜索路徑下已經包括示波器二次開發所需的驅動.mdd、庫函數.dll、腳本.m等所有必須文件。

測試測量工具

MATLAB儀器與控制工具箱(測試測量工具)可以用來控制以下模式的示波器:

塊模式;

快速塊模式;

ETS模式;

信號發生器模式(GEN與AWG)。

在MATLAB工作區的數據可以作為其他函數或者程序的輸入?yún)?shù)被使用,在MATLAB命令行窗口鍵入下述語句并Enter后,參數名及其參數值會在命令行窗顯示。

evalin('base','變量名字')

連接示波器

1.加載PS5000aConfig.m文件(在命令行窗口運行或者編輯器窗口運行)。

2. 在命令行窗口輸入tmtool后點擊Enter鍵,并點擊回車鍵,彈出Test & Measurement窗口。(打開Test & Measurement窗口也可用附錄1的方法)

3. 點擊Test & Measurement窗口內的Instrument Object選型,然后點擊Device Objects選項。

4. 點擊Device Objects窗口內Existing Objects 標簽底部的New Object按鈕,打開New Object Creation對話框。

5. 在New Object Creation對話框中,確保顯示的參數和圖1一致,,設備序列號在Resource Name框內輸入。

如何使用MATLAB儀器與控制工具箱(測試測量工具) 控制PicoScope的PC示波器
圖1

6. 點擊OK,會有Test&Measurement窗口—Instrument Object欄內—Device Objects欄內—scope-picotech_ps5000a_generic選項。

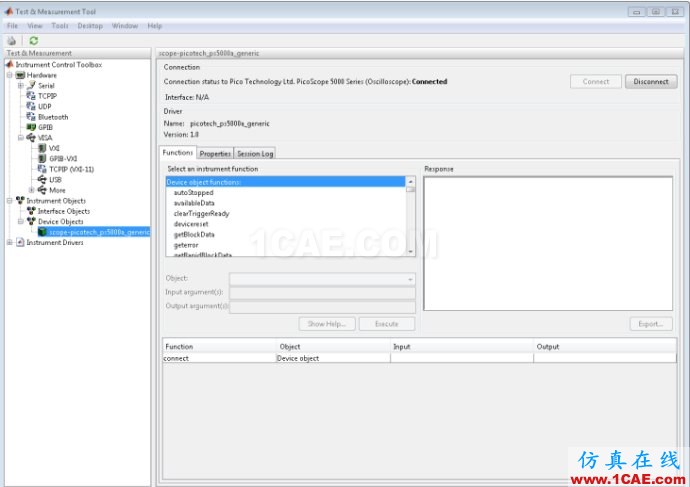

7. 點擊Test & Measurement窗口內的Instrument Object,然后點擊Device Objects欄內的scope-picotech_ps5000a_generic選型。顯示界面如圖2。

如何使用MATLAB儀器與控制工具箱(測試測量工具) 控制PicoScope的PC示波器

圖2

獲取和設置參數

1. 在scope-picotech_ps5000a_generic 窗口點擊 Properties按鈕。

2. 選擇儀器參數,例如 numPostTriggerSamples。

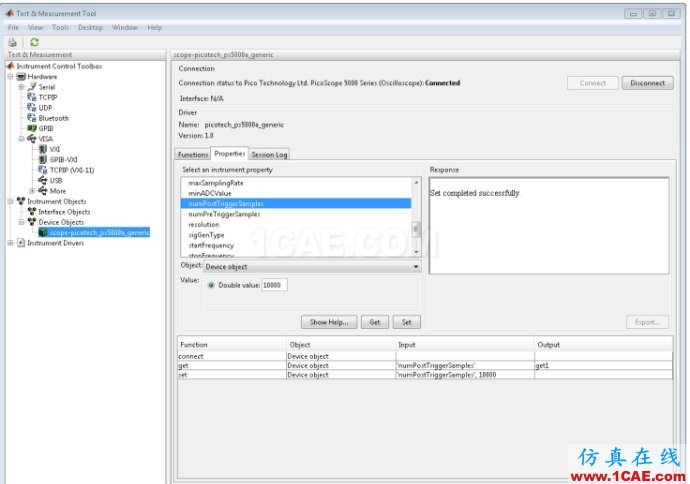

3. 為了獲取參數值,點擊Get按鈕,參數值將會在Response 窗口顯示。如圖3。

圖3

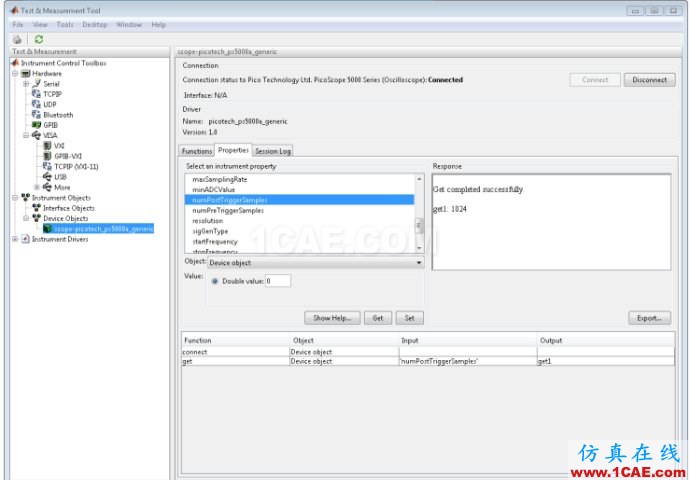

4. 為了設置參數值,在Value框內(框比較小,不易發現)輸入數據值,然后點擊Set按鈕。顯示如圖4。如何使用MATLAB儀器與控制工具箱(測試測量工具) 控制PicoScope的PC示波器

圖4

調用函數

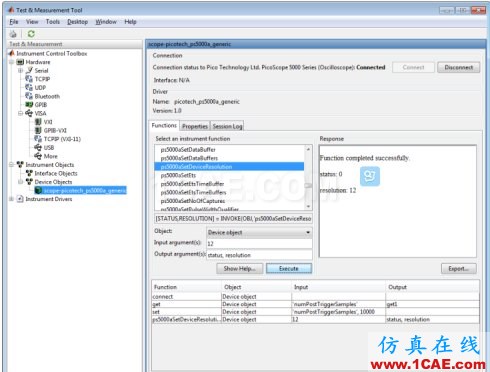

1. 在scope-picotech_ps5000a_generic 窗口,點擊 Functions 按鈕,如圖5。

2. 選擇儀器函數,例如ps5000aSetDeviceResolution。(注:可以此功能查看封裝函數輸入、輸出參數的簡單信息,點擊圖5中的Show Help按鈕)。

3. 設置輸入和輸出參數(注意:只支持基礎數據類型)。

如何使用MATLAB儀器與控制工具箱(測試測量工具) 控制PicoScope的PC示波器

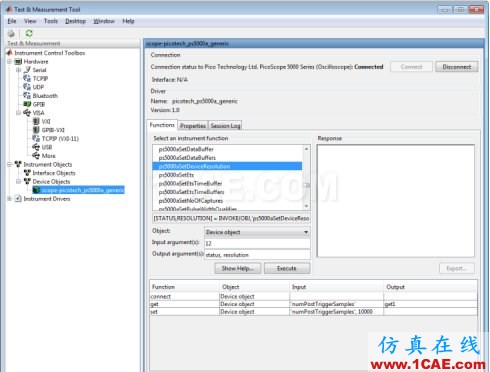

圖5

4. 點擊Execute,如圖6。

如何使用MATLAB儀器與控制工具箱(測試測量工具) 控制PicoScope的PC示波器

圖6

注:使用Export按鈕可以將函數返回值輸出到MATLAB工作區。

斷開示波器

1. 點擊picotech_ps5000a_generic窗口內的Disconnect按鈕,Connection status(連接狀態)會變成 Disconnect。

附錄1 打開開Test & Measurement窗口的另一種方法

以MATLAB R2014a為例,點擊“應用程序”,然后點擊“Instrument Contral”。如圖7。

如何使用MATLAB儀器與控制工具箱(測試測量工具) 控制PicoScope的PC示波器

圖7

附錄2 MATLAB的各個窗口

以MATLAB R2014a為例,MATLAB的各個窗口,如圖8。

如何使用MATLAB儀器與控制工具箱(測試測量工具) 控制PicoScope的PC示波器

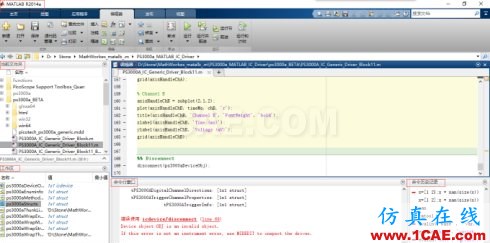

圖8

附錄3

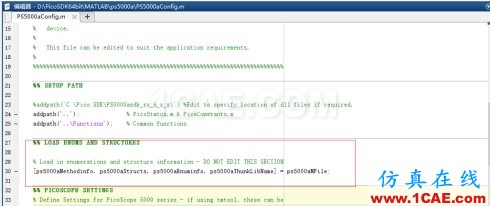

若MATLAB搜索路徑下已經包括示波器二次開發所需的驅動.mdd、庫函數.dll、腳本.m等所有必須文件。則在連接示波器的第一步中,即加載PS5000aConfig.m文件(在命令行窗口運行或者編輯器窗口運行),可以改換為只執行PS5000aConfig.m中的LOAD ENUMS AND STRUCTURES部分程序,如圖9。
