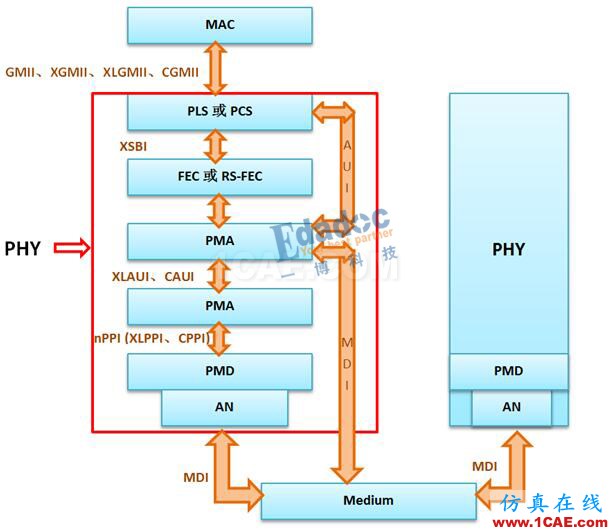

上周我們把MAC到PHY、PHY到PHY這兩個子層之間的通信框架拎出來,把它們放在一個框圖下,如下圖所示:

今天來講講這個PHY的內部、及其內部各個模塊間的接口協議。PHY它包含了多個功能模塊,功能模塊的多少會因需要的不同而有所增減,比如:

只有10GBase-R、40GBase-R、100GBase-R的PCS需要FEC;

40GBase-R的PCS需要2個PMA、100GBase-R的PCS需要3個PMA;

只有≥1Gbps以上的背板應用場景才會用到AN。

1

功能模塊介紹

我們知道PHY在OSI(開放式系統互連)參考模型下,屬于物理層,PHY由多個模塊組成,各個功能模塊的作用如下:

• PLS:PhysicalSublayer Signaling,對MAC給的信息進行傳遞,只在1Mb/s、10Mb/s的應用場景才出現;

• PCS:Physical Coding Sublayer,對MAC給的信息進行編碼,應用于≥100 Mb/s的應用場景,比如完成8B/10B、64B/66B、256B/257B編碼;

• FEC:Forward Error Correction,前向糾錯,與10GBase-R、40GBase-R的PCS 搭配;

• RS-FEC:Reed-Solomon前向糾錯,比單純的FEC糾錯能力更強,與100GBase-R的PCS 搭配,采用256B/257B編碼;

• PMA:Physical Medium Attachment,

• PMD:Physical Medium Dependent,

• AN: Auto-Negotiation Function,自動協商,使背板兩側的Device能夠互換信息以發揮出彼此最大的優勢;

2

模塊間的接口

1. PLS與PMA間的接口,稱之為AUI(Attachment Unit Interface);

2. PCS與FEC間的接口,稱之為XSBI:10Gigabit Sixteen Bit Interface;

3. PMA與PMA間的接口,可以是chip to chip,也可以是chip to module,有兩種:

   XLAUI:40 Gigabit Attachment Unit Interface,4條lane,每條lane的數率是10.3125Gbps;

   CAUI:100 Gigabit Attachment Unit Interface,10條lane,每條lane的數率是10.31250Gbps;

4. PMA與PMD間的接口,稱之為nPPI(Parallel Physcial Interface)。

nPPI特定出現在PMD所接的媒介是光纖的情況下,比如40GBase-SR4、100GBase-SR10、40GBase-LR4協議。也就是說這種情況下的PMD是光模塊,nPPI就必然是一種chip to module間的接口,這也是IEEE802.3標準與OIF_CEI標準兼容的地方之一。nPPI按照通道數量的不同分成兩種。

• XLPPI:40 Gigabit Parallel Physcial Interface,4條lane,每條lane的數率是10.3125Gbps;

• CPPI:100Gigabit Parallel Physcial Interface,10條lane,每條lane的數率是10.3125Gbps;

3

接口協議對通

我們了解了這么多PHY內部的接口,對于很多人,最關心的還是產品設計該怎么做?不同接口的通道(channel)衰減多少能滿足要求?下面就用簡單粗暴地方式來一一列舉,都是干貨啊!開始劃重點了!

1) PLS與PMA間的AUI接口

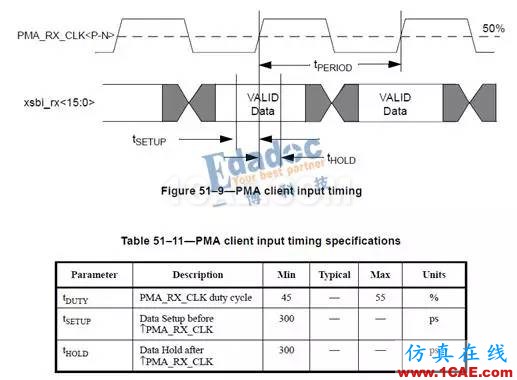

對通道沒有給出無源的要求,但對接收端的信號質量和時序有要求,測試工程師應該喜歡這張標準定義方式。

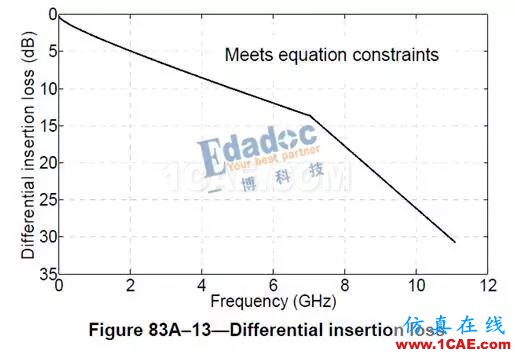

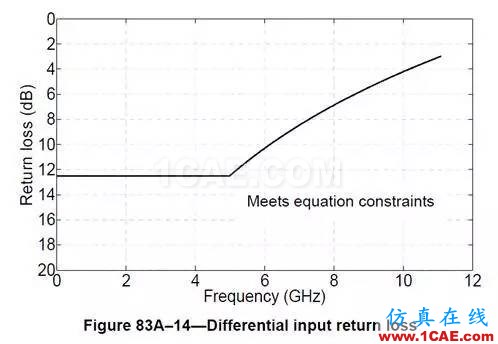

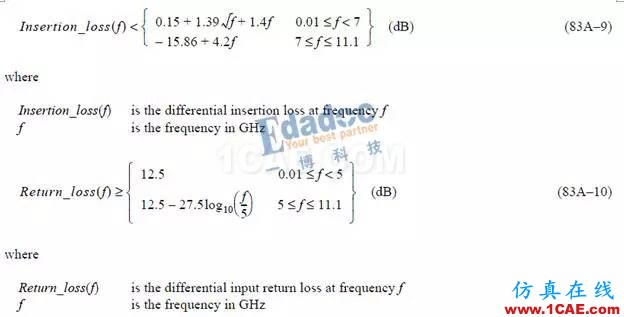

• 如果是用于chip to chip的場景,則對channel的要求如下所示:

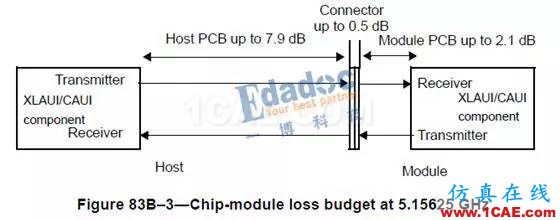

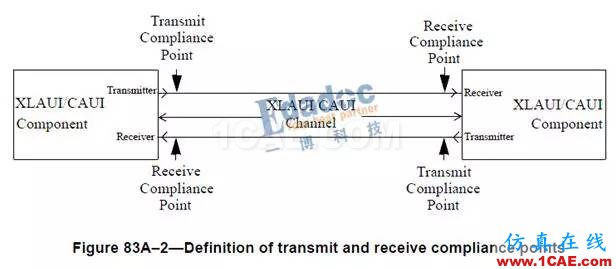

• 如果是用于chip to module的場景,則channel分為host、connector、module三部分,如下圖所示:

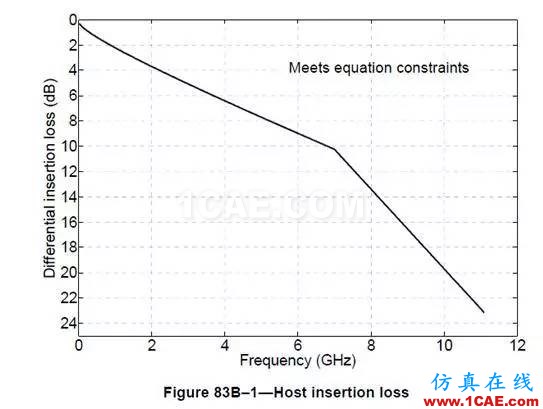

下面是對host插損的詳細要求:

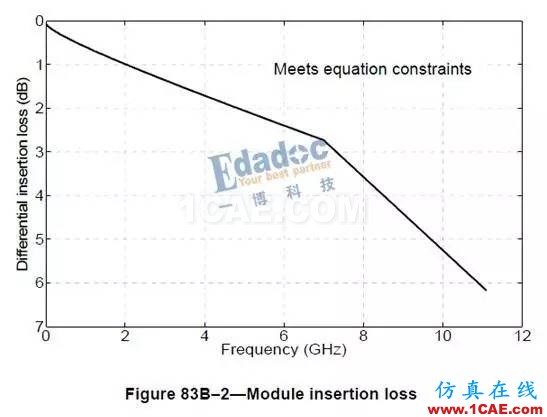

下面是對Module插損的詳細要求:

4) PMA與PMD間的nPPI(XLPPI、CPPI) 接口

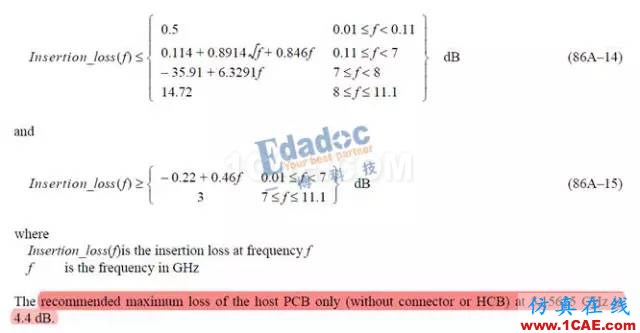

下面是對host部分的詳細要求:

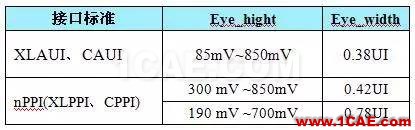

用插損、回?fù)p的表達方式對通道做要求,一部分工程師對于此感覺依然是云里霧里,看著這些所謂的dB完全不理解,那么下面還一種更為大家熟悉的方式:眼圖,這也是在產品測試階段最直觀的標準。對于XLAUI、CAUI、nPPI接口眼圖標準如下所示:

PHY子層內部接口今天就介紹到此,下周我們開始講講兩個PHY之間的傳輸協議,通過背板、光纖傳輸?shù)?0G、25G信號有什么要求,比如10GBase-KR、100GBase-KR4等協議。

MAC需與其上層溝通,還需與其下層PHY溝通,其中MAC與上層溝通會完成以下兩個任務:

問題來了

大家對今天講到的PHY內部接口,在設計時有什么疑問、心得、好的經驗?

本文轉自公眾號高速先生 劉麗娟 | 文
