CST微波工作室仿真快速入門教程

2017-04-22 by:CAE仿真在線來源:互聯網

前言:這個教程是在本人2014年在德國留學時給研究生上課時準備的,主要介紹了CST微波工作室的算法原理、操作流程,并進行案例演示和技巧討論,此處重新整理,供大家參考。

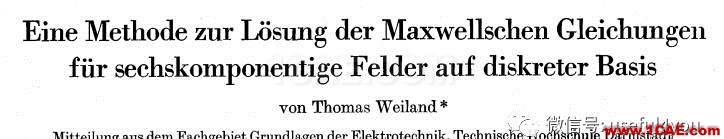

先講講CST由來的小故事:CST全稱Computer Simulation Technology,是德國教授Prof. Dr.-Ing. Thomas Weiland的杰作,他博士二年級提出了CST核心算法有限積分技術(Finite Integration Technique -FIT,1977年發表[1]),第三年就從達姆施塔特工業大學 (Technische Universit?t Darmstadt)博士畢業了。

博士畢業后,他先后在德國、美國、日本等多個學校和研究所任職,積累了豐富的科研學術資本后于1979年回到母校,當上了電磁場理論研究所(Theorie Elektromagnetischer Felder)的老大,3年后(博士畢業12年),開了三維電磁仿真軟件公司,起名CST (德語Computer-Simulationstechnik)。如今經過了二十多年的發展, CST在電磁仿真領域占據了絕對的統治地位,并于2016年成功被法國達索系統(Dassault Systemes)公司以2.2億歐元收購,Thomas Weiland教授最終成為名副其實的人生贏家(此處有掌聲)。

(1) 算法介紹

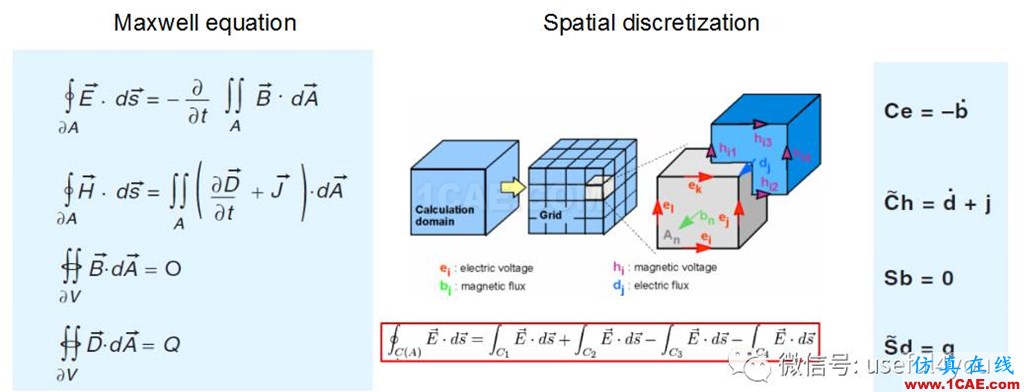

CST軟件包含的仿真產品很多,這里僅已微波工作室(MWS)為例進行介紹。與時域有限差分(FDTD)不同,MWS核心算法FIT是對Maxwell積分方程進行離散處理,然而在直角坐標下,FIT與FDTD算法卻是等效的[2],因此可以參照FDTD方法的理解來學習FIT算法。

具體來說,首先將計算區域分割成一些列的小立方塊,在每個立方塊的棱邊中心進行電場強度E(x,y,z,t)采樣、立方塊的面中心進行磁場強度H(x,y,z,t)采樣(空間離散)。如果區域離散足夠小,積分方程可近似表達成離散求和的形式,這樣方程就可以改寫為矩陣形式(注意變量時間偏微分暫時以點帽表示,變量上方加點)。

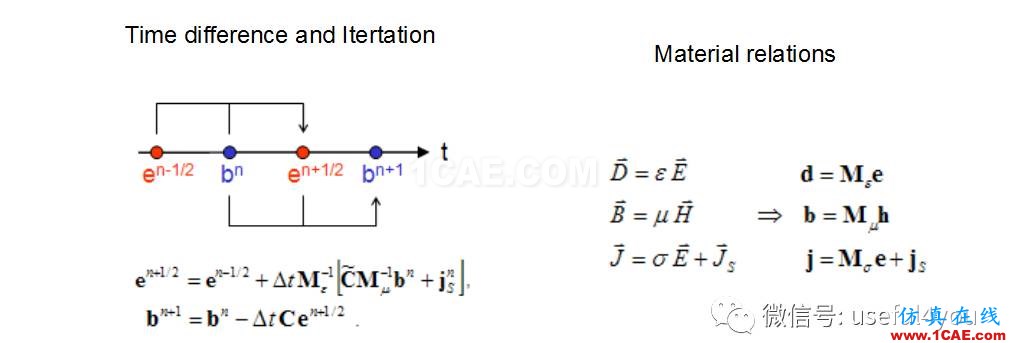

接下來進行時間采樣,與FDTD一樣,將時間偏微分進行差分:對電場強度E和磁感應強度B進行等時間間隔采樣,但E和B采樣時間點交錯半個時間步。對于剩余變量電位移D和磁場強度H則采用本構關系進行表示。

最后,將空間離散和時間采樣綜合在一起,實現的效果是:指定計算區域空間場的初始狀態、電磁激勵源以及邊界條件,算法可以交替算出電場磁場在各個時間步的值。

這里需要著重指出的是,無論是FIT還是FDTD,時空離散采樣是關鍵!試想一下,如果電場和磁場空間采樣位于同一位置、時間采樣位于同一時刻,那么離散后的方程組求解將變得異常困難(無解析表達形式,且未知量N多)。而采用時空交錯采樣的方式,俗稱蛙跳式(Leap frog algorithm),離散后的方程組經過簡單整理,可直接迭代求解,且方便大規模并行計算。

此外,關于完整的FIT仿真,還涉及到數值穩定、邊界條件、空間場/電路激勵以及近遠場變換等諸多內容,需要深入學習的朋友可參考FDTD相關內容(公眾號文章我的FDTD學習之路提供相關專題資料分享)。

(2) 仿真流程

總的來說,CST微波工作室仿真流程可分為六步:

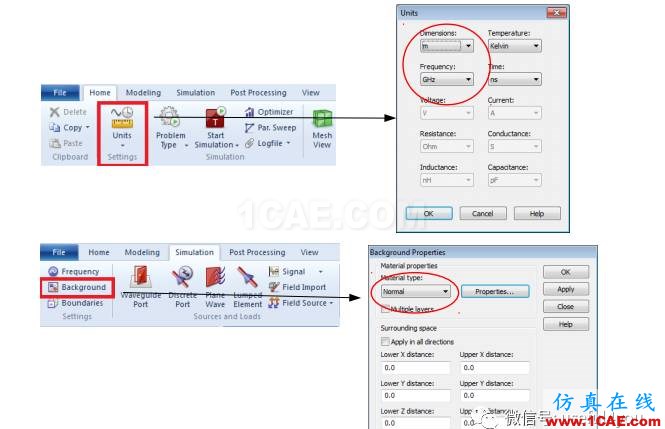

1. 初始設置

主要是設置時間/長度單位、背景填充,例如,設置m為長度單位,GHz為頻率單位,背景為自由空間。

2. 建立模型

CST建模種類齊全、功能完善、操作簡單,除了能繪制簡單的立方體、球、圓柱、圓錐等模型以外,還可以根據用戶的需求進行大量的幾何變化,例如拉伸、鏤空、平移、組合等等,還支持參數化建模以及外界CAD模型導入。

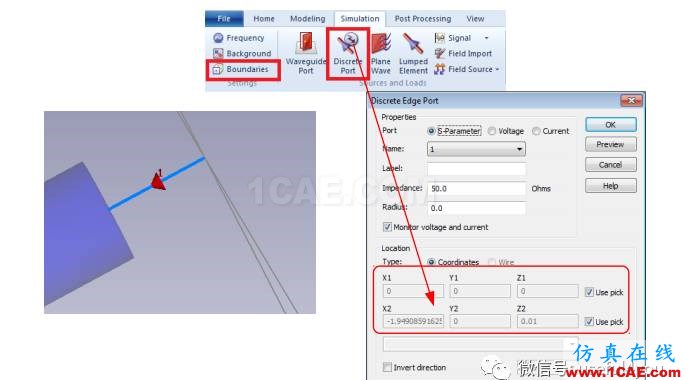

3. 定義激勵

對于時域仿真,一般是通過一個寬帶高斯脈沖激勵,然后得到仿真對象的寬帶電磁散射特性,為此需要先設置頻率范圍,然后設置激勵樣式,主要包括空間場激勵(平面波、近場)和電路激勵(波導、離散端口)。

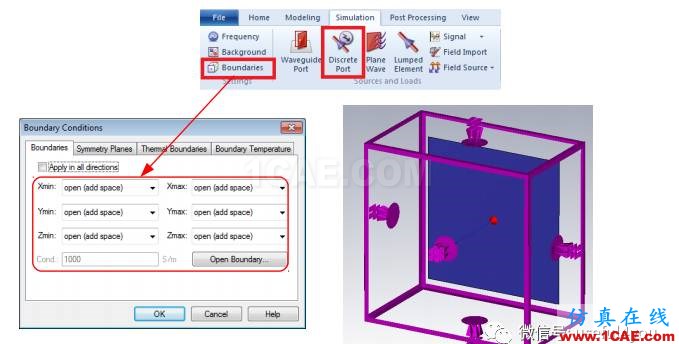

4. 設定邊界

由于計算機內存和計算速度有限,必須對仿真區域進行截?cái)?一般有電場、磁場和吸波三種邊界條件。其中電場邊界為切向電場為零,磁場邊界為切向磁場為零,吸波邊界為電磁波傳輸無反射,一般通過理想匹配層(PML)實現。

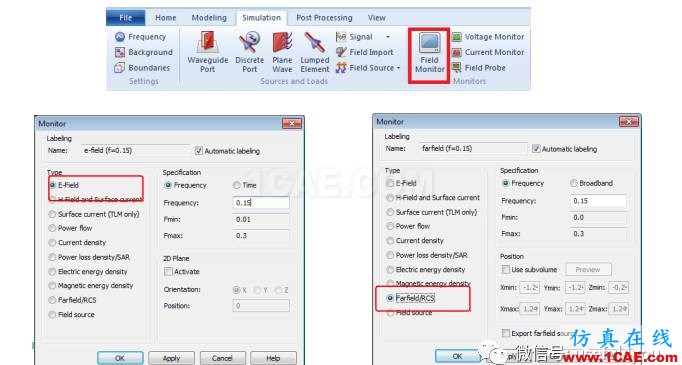

5. 設置監視

由于FIT仿真過程中會產生大量的中間變量,如果全部保存,一方面會耗費大量?jī)?nèi)存,另一方面會降低計算速度,為此根據后處理需要,僅保留有用的計算結果。例如需要觀察某一橫截面的電場分布,那么計算過程中會把該橫截面每個時間步的電場值記錄下來,而不必保留全空間的每時刻電場值。

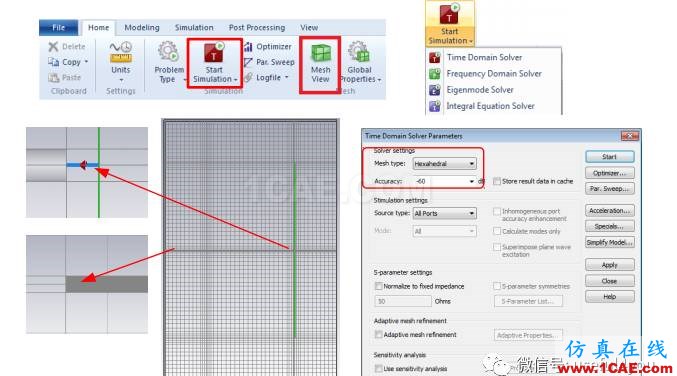

6. 剖分仿真

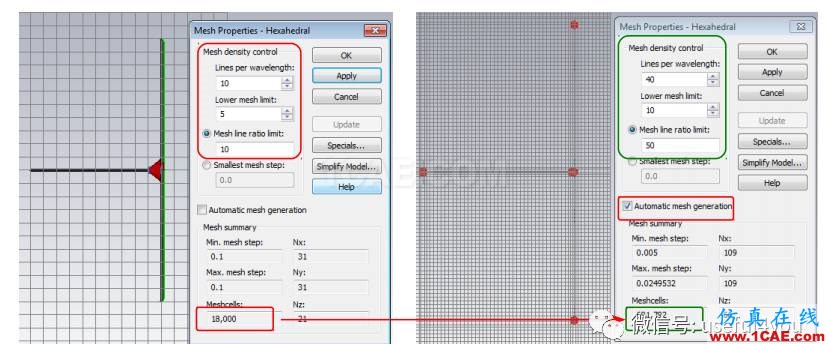

對于塊狀均勻物體來說,計算區域網格剖分密度達到最高頻率波長十分之一時,仿真精度即可得到要求;但如果仿真對象包含細微結構,例如單極子天線,那么剖分時必須對細微結構處進行檢查,確保離散剖分模型準確描述原有結構的電磁特性,此時網格剖分密度可能低至1/40波長,甚至更低。

模型剖分完畢,便可進行時域仿真,由于FIT時域求解器是基于時空迭代策略進行的,為此需要人工定義仿真截止條件,采用默認設置時表示計算區域場能量耗散至可以忽略的水平時停止計算,用戶也可以自定義最大仿真時間進行限制。

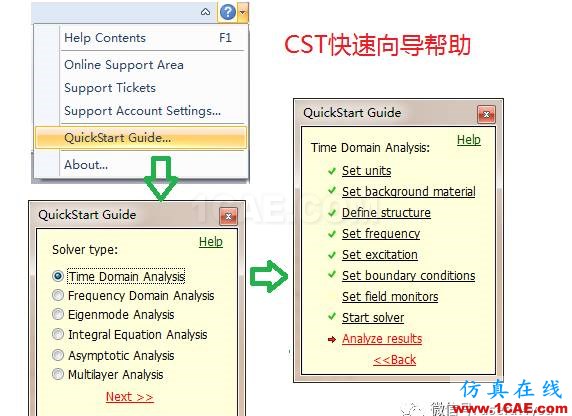

以上是本人從數值計算角度總結的CST操作流程,與CST官方流程稍有差別。如果初學者對操作流程中選項位置不是很熟悉,那么福利來了,CST幫助文件中有一個快速向?qū)?/span>,選擇時域分析后,程序會將自動選擇對應菜單,選擇對應項,彈出對話框(十分友好的功能),直接設置即可。

(3) 實例演示

1. 單極子天線

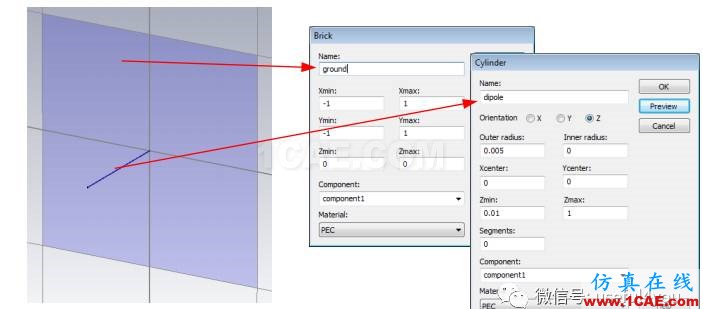

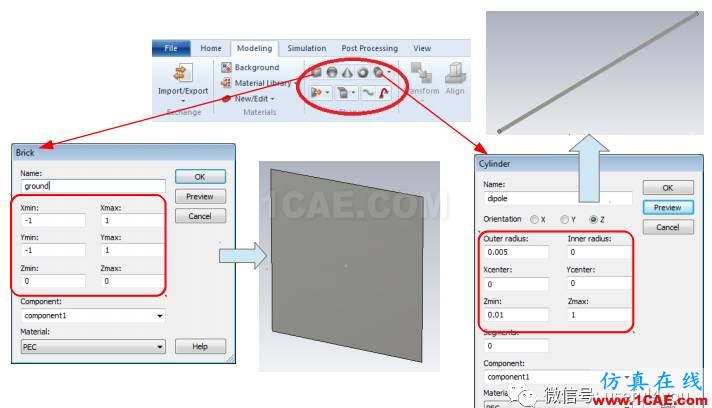

天線仿真建模尺寸

CST微波工作室仿真快速入門教程CST電磁應用技術圖片13

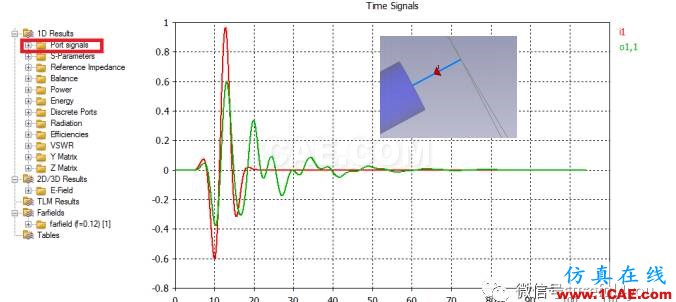

1D結果:饋電端口入射和反射的時域脈沖波形

CST微波工作室仿真快速入門教程CST電磁應用技術圖片14

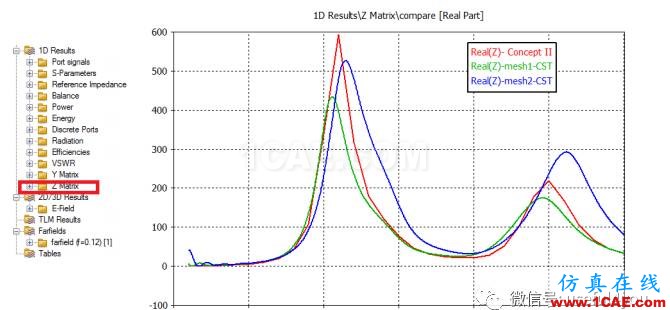

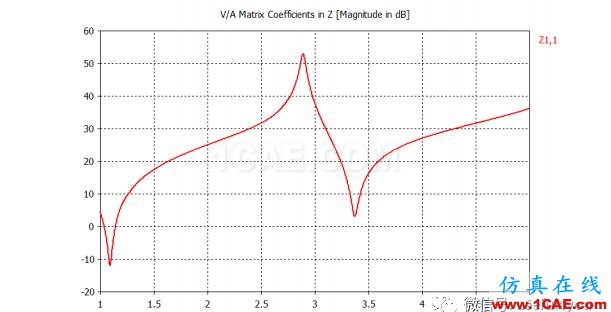

1D結果:輸入阻抗隨頻率的變化

CST微波工作室仿真快速入門教程CST電磁應用技術圖片15

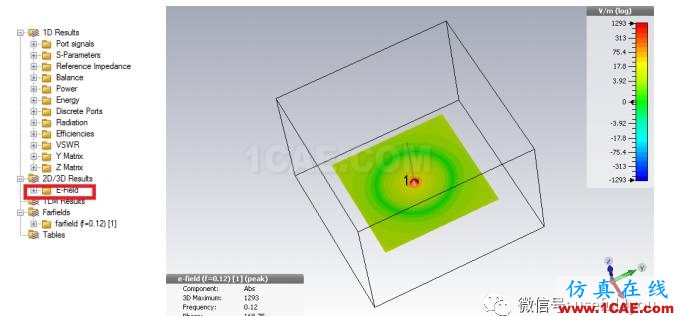

2D結果:二維電場分布

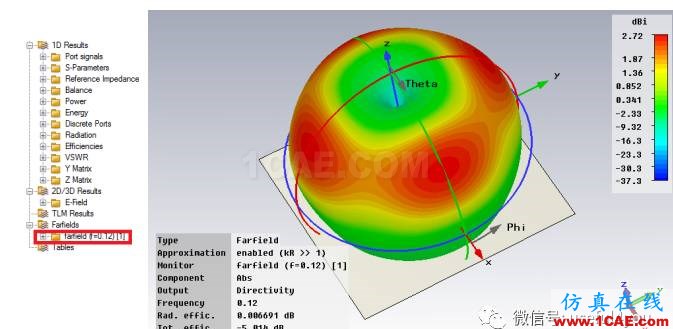

3D結果:遠場方向圖

2. 貼片天線

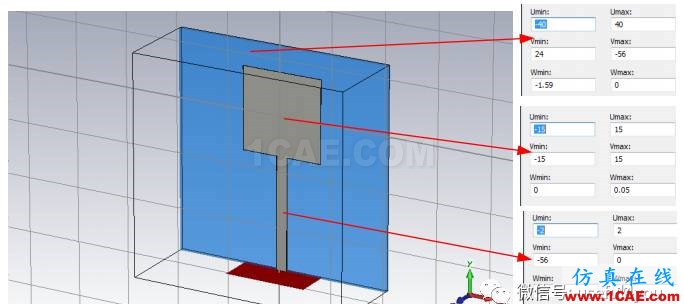

天線仿真建模尺寸

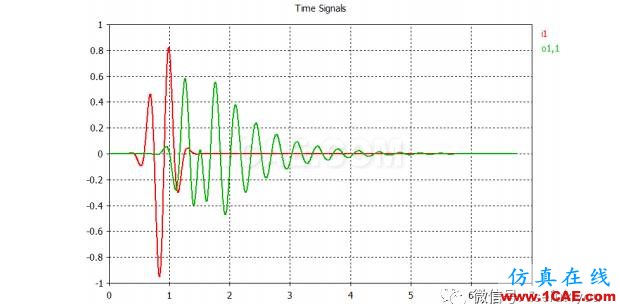

1D結果:饋電端口入射和反射的時域脈沖波形

1D結果:輸入阻抗隨頻率的變化

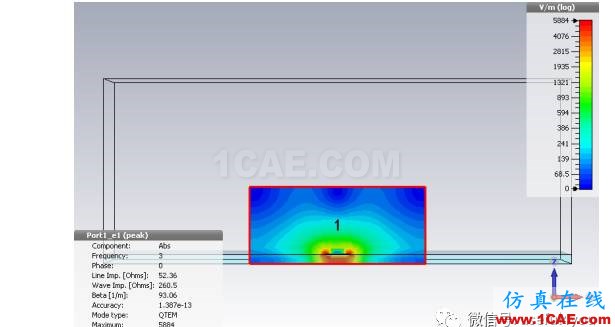

2D結果:二維電場分布

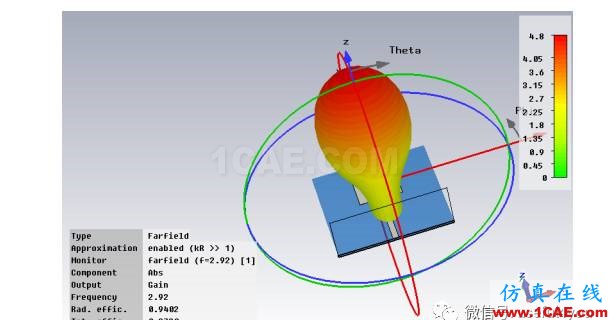

3D結果:遠場方向圖

(4) 討論

大多數用戶用軟件進行仿真的目的是與實測結果進行對比,且習慣性認為,實測結果一定是對的,如果仿真結果不吻合,那就是仿真的問題。個人覺得,無論實驗測試還是數值仿真,只有當自己明確自己在干什么時,得到的結果才是可靠的。這就是為什么國外很多電磁計算的大牛幾乎一輩子都不用商業軟件,而是癡迷并堅信自己的代碼(不是否定商業軟件,只是陳述事實)。作為普通的我們,當然沒必要這么較真兒,但是從算法和編程的層面加強對仿真軟件的后臺實現,有百利而無一害!

關于電磁仿真計算,其核心要害在網格剖分,網格剖分的好,仿真效率和精度會有顯著的提升。

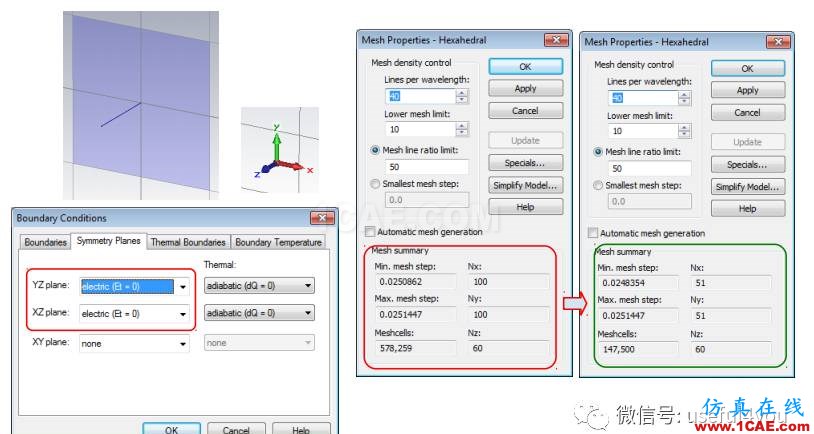

如果仿真對象具有對稱性,且激勵源也處于對稱位置,那么恭喜你,可以利用對稱邊界條件,仿真計算的數據量可成倍降低。

如果仿真對象包含多個部件,且最大尺寸和最小尺寸相差甚遠,如單極子天線地板和饋源,那么需要引起注意,網格剖分要保證關鍵部分的細節重現(簡單來說,就是用剖分后的網格重新建模,與原有幾何模型進行對比),否則稍微加密網格,仿真結果就會發生變化。

總體來說,電磁仿真結果可靠與否,一是通過分析對比,例如與解析結果進行對比,與不同求解器結果進行對比,二是通過實測進行驗證。祝大家在今后學習過程中不斷加深理解,提高效率。

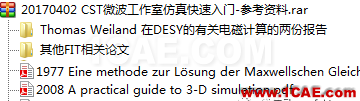

注:如果大家對該教程和相關FIT論文報告感興趣,可聯系useful2you(微信)或關注公眾號useful4you索取。
