搜索14所帶你探秘陸基測量雷達的發展，腦洞大開！
2016-12-09 by:CAE仿真在線 來源:互聯網
9月15日,伴隨著長征二號運載火箭的一聲轟鳴,我國第一個真正意義上的空間實驗室“天宮二號”一飛沖天,奔向茫茫太空,承載著中華民族自強不息、開拓進取、不懈追求的“航天夢”與“強國夢”。
作為中國載人航天工程測控系統的重要組成部分,位于酒泉、渭南、太原、青島等4個測控基地的14所5部測量雷達,在火箭發射的不同階段,成功捕獲目標飛行軌跡,默默為“天宮二號”的太空之旅保駕護航。
與光學跟蹤設備、遙測設備相比,精密跟蹤測量雷達可不受天氣、目標狀態的限制,全天時全天候連續跟蹤目標運動軌跡,精確測量目標距離、方位、俯仰和徑向速度等,并從回波特征中提取目標特性參數,是航天測控系統的常用測量設備。
美國在航天測量雷達領域的發展最具代表性,部署了若干陸基固定/機動測量雷達站和航天測量船,工作頻段從VHF、UHF、L、S、C逐漸增至X、Ka、W等高頻段,包含固定式/機動式/艦載、圓錐掃描/單脈沖/固態相控陣體制,功能從單純的精密跟蹤擴展至目標特性測量、超寬帶成像、目標識別等。
第一部測量雷達SCR-584采用圓錐掃描體制,跟蹤精度不高。上世紀五十年代末,美國研制出全球第一部C波段單脈沖測量雷達FPS-16,成功保障“水星”、“雙子星座”、“阿波羅”載人航天飛船飛行試驗。
為獲取高精度航天器再入彈道數據、目標特性數據,美國先后實施“太平洋靶場電磁研究”(PRESS)、“雷達實時識別”(RRTD)等計劃,開展再入目標特性測量雷達和目標識別雷達技術研究,在太平洋夸賈林靶場部署TRADEX目標識別雷達、ALCOR寬帶成像雷達、ALTAIR相參式測量跟蹤雷達、“干草垛”等諸多單脈沖測量雷達。

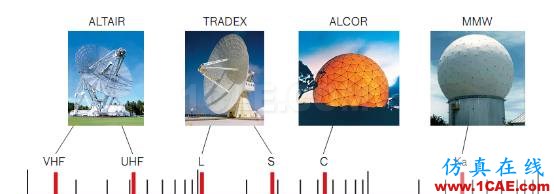

(美國太平洋夸賈林靶場4款大型測量雷達工作頻段分布)
基于相控陣體制的多目標精密跟蹤雷達MOTR出現于上世紀七十年代,標志著航天測控雷達技術步入一個新的高度。
目前,美國已對多型測量雷達進行現代化技術升級改造,主要提升對中高軌和低軌微小衛星、空間碎片等小目標探測能力,進一步提升目標電磁特性和高分辨率測量能力,代表了測量雷達發展趨勢。其中,“干草垛”雷達雷達升級后稱為HUSIR超寬帶衛星成像雷達,在原有X波段基礎上增加W波段,工作頻率95GHz,帶寬8GHz,成像分辨率小于3cm。
升級前“干草垛”X波段雷達(上)升級后HUSIR雷達天線(下)

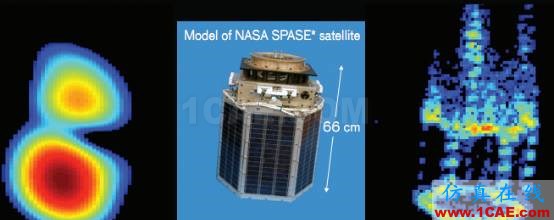

(SPARSE衛星模型在HUSIR雷達X波段(左)、W波段(右)成像圖對比)
近些年,我國載人航天工程的快速發展為十四所測量雷達發展提供了絕佳發展機遇,成功研制出幾十種型號、幾十部精密跟蹤測量雷達,包括國內威力最大的單脈沖遠程精密跟蹤雷達、第一套寬帶成像測量雷達、第一套超大型相控陣目標特性測量雷達等。
這些新型測量雷達裝備的研制成功,不僅為載人航天飛行試驗做出巨大貢獻,也使我國航天測控系統和精密跟蹤測量雷達技術躋身世界先進水平。
