搜索模態分析在揚聲器設計優化中的作用
2017-05-05 by:CAE仿真在線 來源:互聯網
這次圖和動態圖比較多,應該容易看得懂
一、結構模態

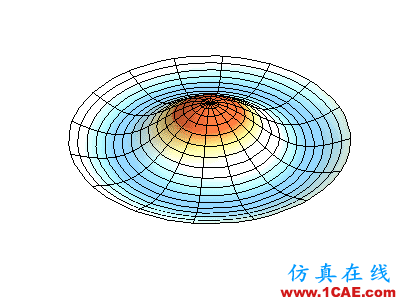

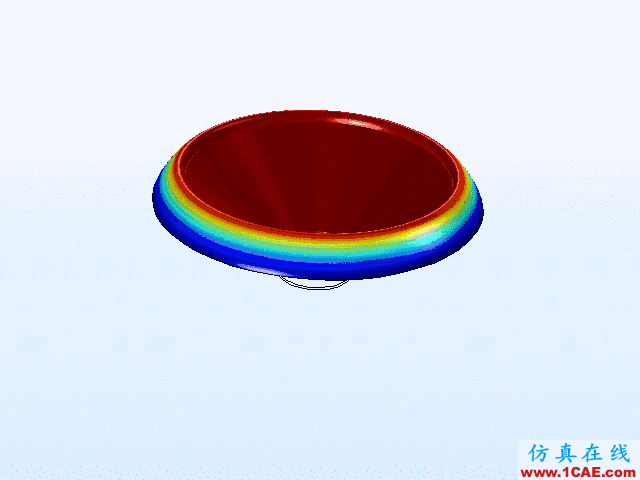

1.揚聲器Fs
一般是第一階模態

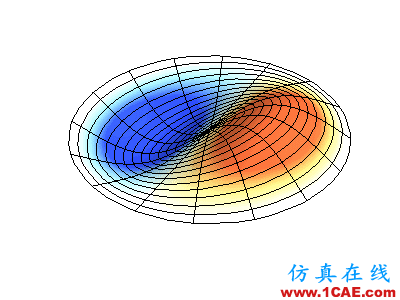

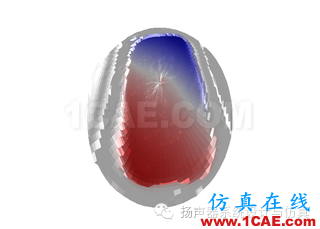

2.晃動模態
一般是第二階和第三階模態。對軸對稱喇叭來說,模態頻率接近,振型旋轉90°。
容易擦圈 這個頻率點一般不是位移最大的時候

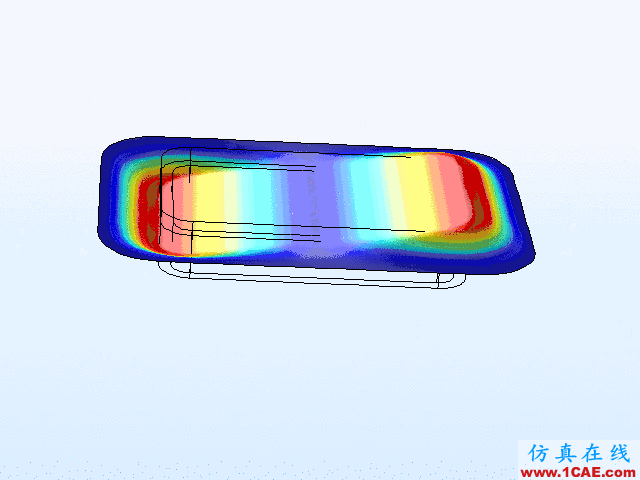

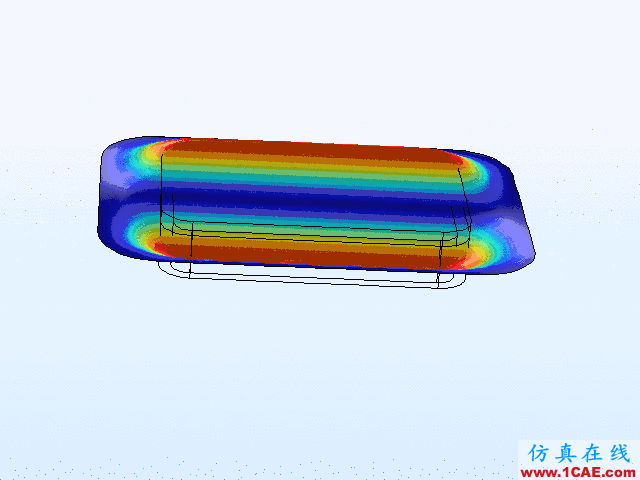

如果是類似下面的方形或者跑道型振膜,一般長軸晃動是第二階,短軸晃動是第三階

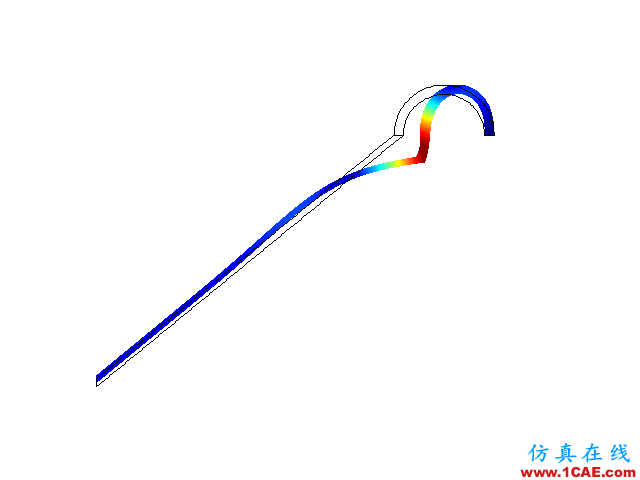

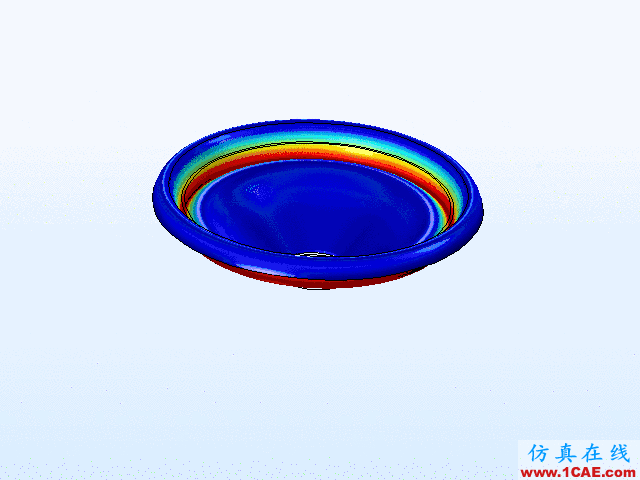

3.中頻谷
音盆邊緣諧振

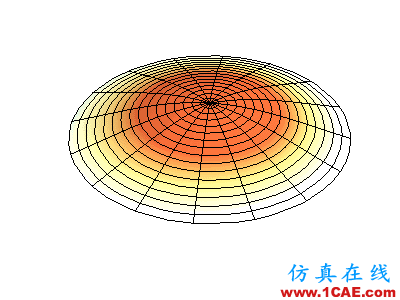

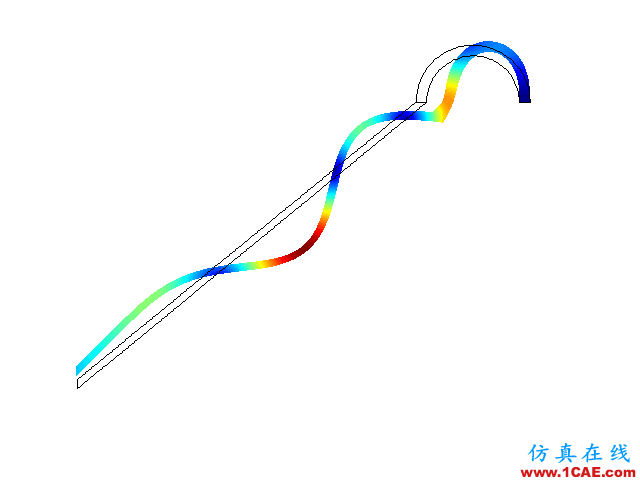

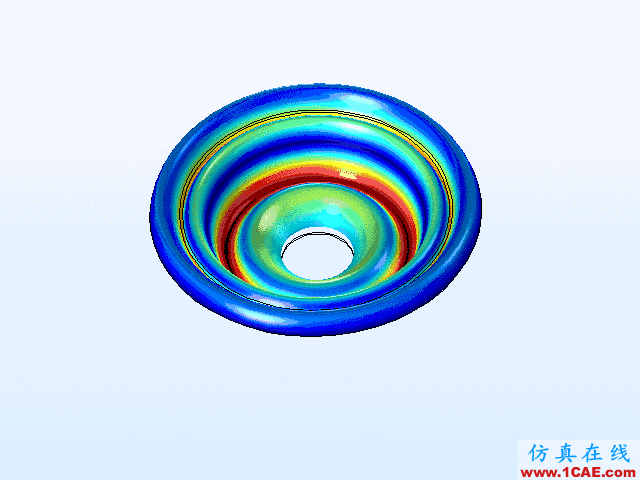

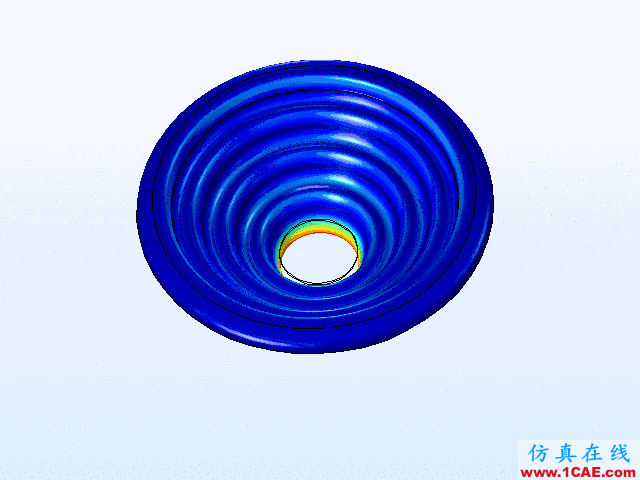

4.節圓分割振動
會對頻響曲線噪聲峰峰谷谷的影響

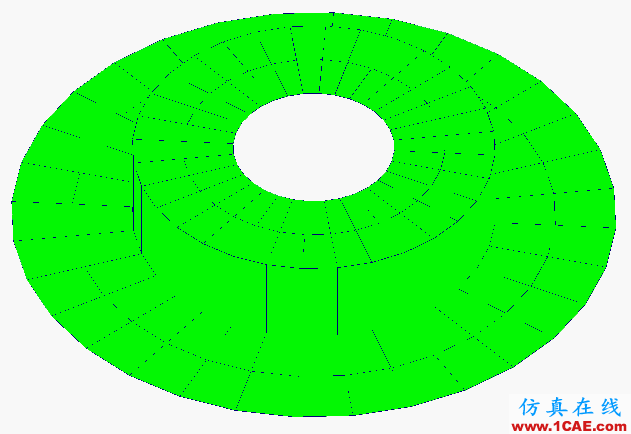

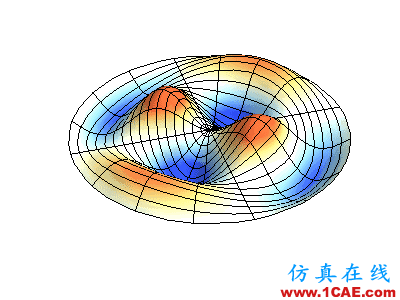

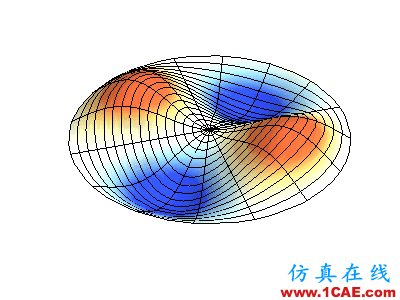

5.非軸對稱分割振動
一般情況下對揚聲器頻率響應影響不大。如果用2維軸對稱會損失全部軸對稱模態,或者1/2,1/4模型會損失部分軸對稱模態。最近還和一位同事探討過這個問題。

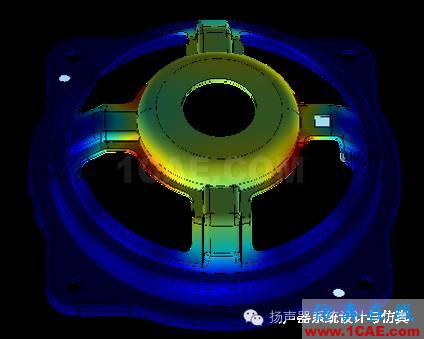

6. 結構強度

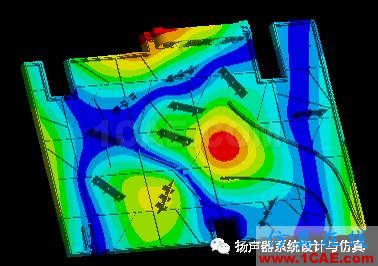

可以定性半定量地判斷盆架或外殼的結構強度
對結構弱的位置進行增加加強筋,加厚之類的操作
參看【揚聲器系統設計與仿真】揚聲器振動結構仿真分析
可以采用Klippel的Scanner模塊或者Polytec激光測振儀來進行驗證,或直接判斷
二、聲模態

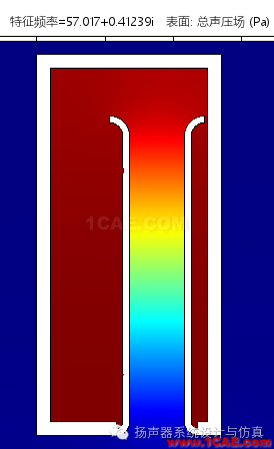

1. 倒相箱的準確Fb計算

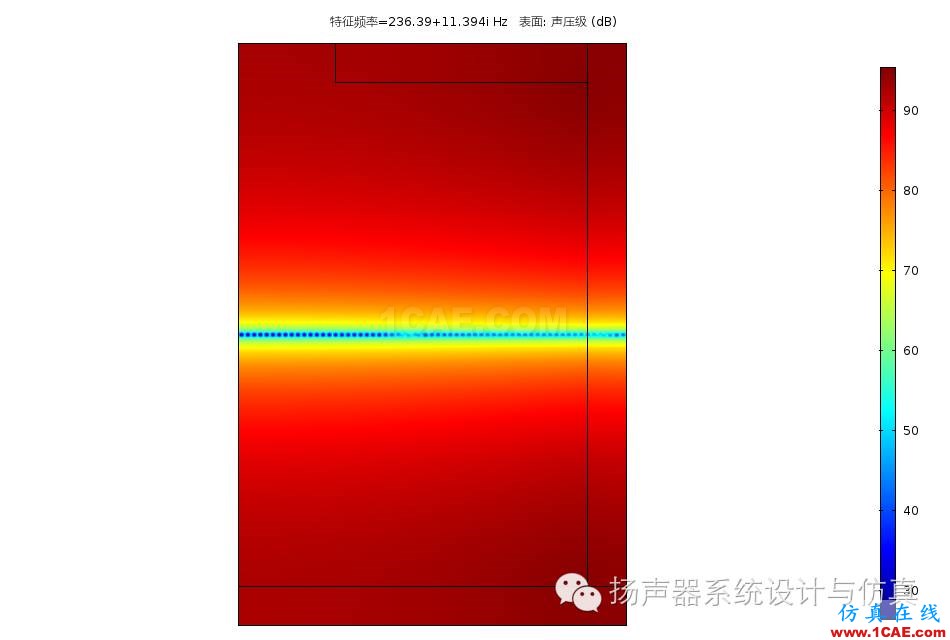

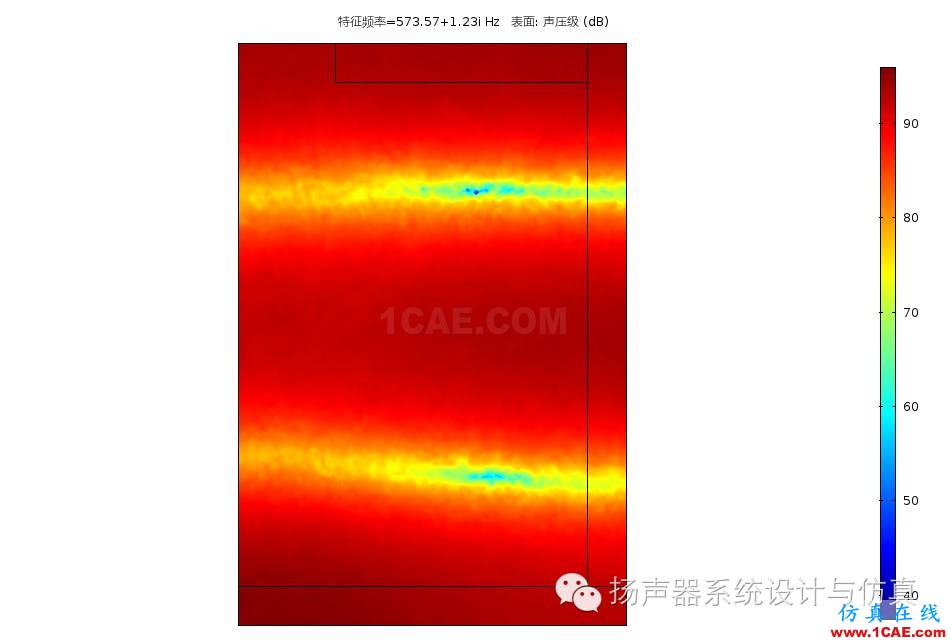

2.箱內駐波
可以通過改變箱體內尺寸,調整揚聲器安裝位置等方法來避免箱內駐波對頻響曲線的影響
3.考慮吸音棉的影響
可以通過改變添加吸音棉等方法來避免箱內駐波對頻響曲線的影響

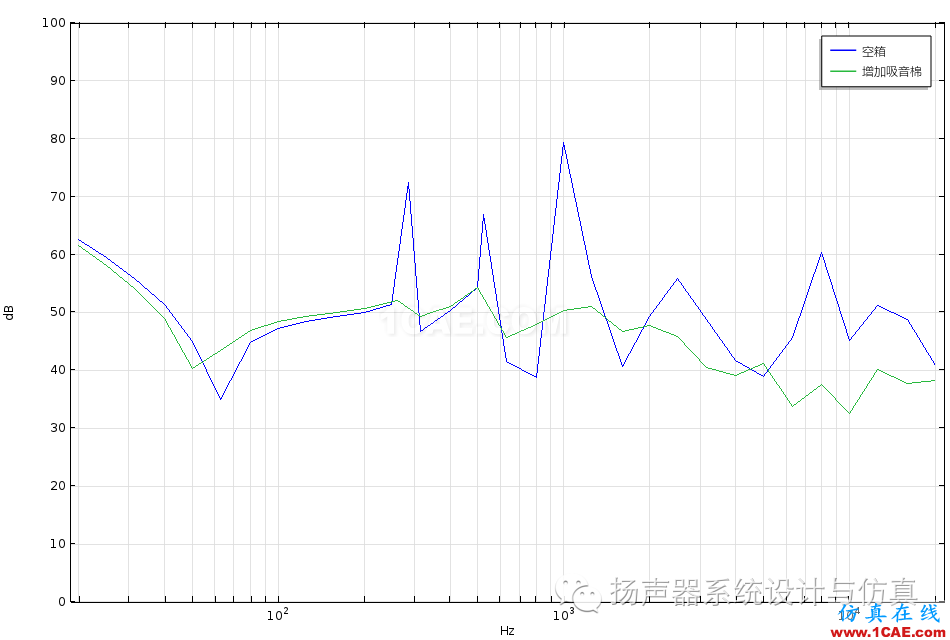

下圖是一定條件下空箱和增加吸音棉對揚聲器頻響影響的差異?？梢钥吹侥承╊l段增加吸音棉可以減少箱內駐波對揚聲器頻響的影響。
參看【揚聲器系統設計與仿真】箱體內駐波以及復雜開口箱fb仿真
三、聲固耦合模態
也可以稱為濕模態。 高音,壓縮高音,微型揚聲器等等需要考慮空氣的耦合對模態的影響
當然這個就比較復雜了。耦合求解通常都不是什么容易的事情
內容轉載自公眾號:揚聲器設計與仿真
