搜索振動測試基礎知識：采集儀的關鍵技術指標簡介
2017-03-19 by:CAE仿真在線 來源:互聯網
1分貝dB
-
A0為基準,聲音基準20uPa,振動基準10??m/ss,無特殊要求,基準為1;
-
線性乘以10倍,dB增加20;線性乘以2倍,dB增加6;
-
0dB表示A=A0,A必須大于0;
-
dB相加:不能直接相加,應算回到A之后相加,然后再算為dB。
2基線(直流偏置)
儀器輸入為0時(將輸入短路)信號的基線,應使用此時噪聲信號的平均值作為基線。
基線兩種來源:
-
固定基線,由于元器件的特性,儀器固有的基線;
-
基線漂移,隨著時間、溫度等環境的變化,基線會有漂動。
兩種指標:
-
絕對偏置:mV
-
相對偏置:%,dB,相對于滿量程的比例。
注:輸入短路,一般使用50歐姆的電阻進行短路。
3輸入噪聲(等效輸入噪聲)
儀器本底噪聲折合到輸入端的大小,與本底噪聲和放大倍數有關。準確描述輸入噪聲時,應注明:
-
量程或放大倍數;
-
噪聲的統計指標,一般用有效值rms,為了避免基線影響,實際使用均方差。
4動態范圍
動態范圍是同一量程下,最大與最小可測信號的倍數;在頻譜上最大可測信號與最大噪聲頻譜的比,不同于信噪比。
本底噪聲可能由如下原因產生:
-
AD位數決定的分辨率,當AD位數越低時越重要;
-
元器件和電路的噪聲,當AD位數24位及以上時為主要原因;
-
儀器的失真引起的各倍次諧波。
一般采集儀的動態范圍:
-
16位:60~90dB
-
24位:100~120dB
-
32位: 130dB
儀器動態范圍的檢定:
在高中低三個分析頻段中各選一頻率值f,f約為該段上限的1/4~1/3, 壓譜線(無泄漏),輸入頻率f,幅值為量程最大值的正弦信號,測量f點的幅值Am,分貝Dm dB,測量本底噪聲中最大值An,分貝Dn dB。
動態范圍:
測定時需注意:
-
被測標準正弦信號接近于量程最大值,但不能達到最大值,避免削波;
-
正弦信號的頻率應為df的整數倍,避免泄露;
-
當AD位數24位及以上時,噪聲非常小,因此微小的泄露都可能產生明顯的影響;
-
由于采集儀的采樣頻率總是有微小誤差,因此可手動微調信號頻率達到整周期效果;
-
當AD位數24位及以上時,信號失真引起的倍次諧波將很明顯,這有可能是信號源自身的失真,也可能是采集儀引起的,應想辦法區分。

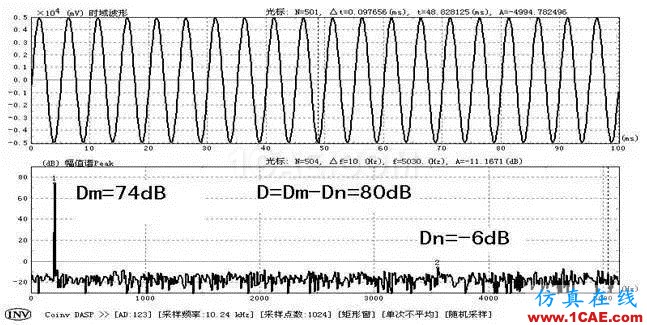

動態范圍的測定
動態范圍與信噪比的比較:
-
動態范圍是從頻譜上比較;
-
An為頻譜中的最大噪聲分量的幅值;
-
An不是輸入噪聲的時域幅值,一定小于它;
-
若將Dm和噪聲時域幅值相比,則相當于最大信噪比。
噪聲的時域幅值和頻譜幅值
5失真度

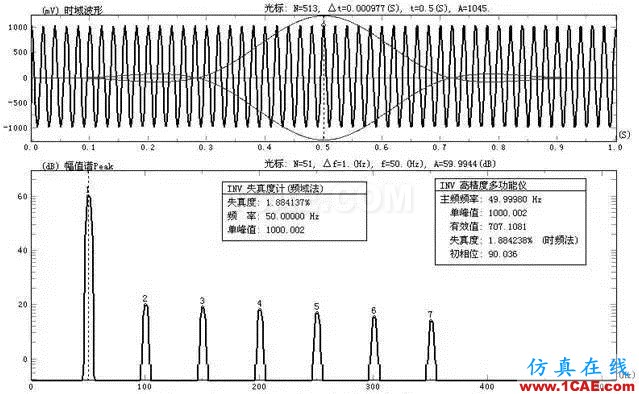

反映由于儀器引起的被測信號的畸變。用標準正弦信號來評測,從頻譜上,正弦信號失真后會出現各次倍頻。
兩種失真度的定義:
(1) THD 總諧波失真
(2) THD+N 總失真

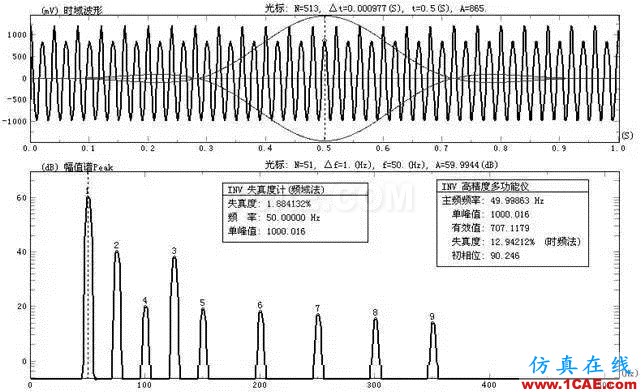

若失真僅僅引起倍頻成分則兩種方法基本一致;
若還出現非倍頻的其他成分則THD+N才能更好地反映失真問題。
6輸入阻抗
電子測量儀器中,各級儀器一般遵循以下規則,否則可能導致很大的測量誤差:高輸入阻抗,低輸出阻抗。
根據電路原理,采集儀輸入端相當于并聯在前一級儀器(如傳感器)上,若采集儀電阻很大,則對電壓的分流就可以忽略,不會影響測量結果。另外當采集儀與其他測量儀器并聯使用時,注意其他儀器的輸入阻抗也要高。
7通道間特性
通道間串?dāng)_:一個通道輸入信號,串?dāng)_到另一個通道的程度。

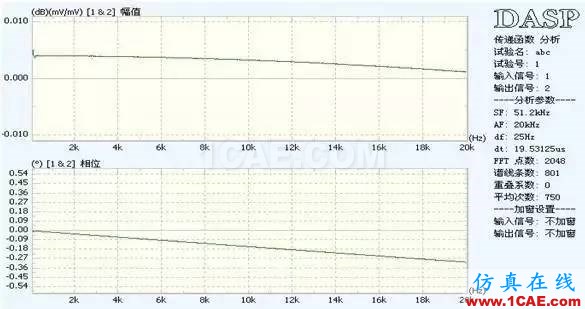

通道一致性:任意兩個通道,測量完全相同信號,其幅值和相位的一致性。
關于時間差和相位差:通常通道間的時間差是固定的,則相位差與頻率成正比。例如:若時間差 1ms,信號頻率 1Hz(周期1s),則相位差為0.36度;信號頻率 10Hz(周期0.1s),則相位差為3.6度。
相位差計算公式:
其中,t0為時間差;φs為相位差;fn為信號頻率。
8混疊頻率計算
根據采樣定理,若信號頻率大于采樣頻率的一半時將產生混疊。若信號產生混疊,根據混疊機理,可以得出分析信號的混疊頻率計算公式,設實際信號頻率為fs,采樣頻率為SF,并且SF<2f,經采樣分析得到的混疊后頻率為fa,則有如下公式:
其中,Int()為取整操作,小數點后面的數字全部舍棄,僅保留小數點以前的整數部分。

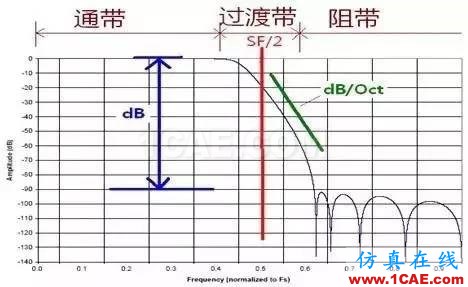

9抗混疊濾波及衰減指標
根據采樣定理,采樣前必須濾除大于SF/2的頻率成分,以防止混疊。注意:必須為采樣前濾除,不能在采樣后再進行數字濾波。抗混疊濾波實際為低通濾波,其濾波器的指標有兩種表示:
本文內容根據COINV東方所振動噪聲測試公眾號(ID:coinv2016)的相關內容整理而成。
