前些天草率的做了一個Workbench平臺中實體幾何網格導入ACTRAN中的基本過程,本算例將介紹在Workbench平臺中創建實體并將幾何實體的外表面網格導入到ACTRAN中,拋磚引玉,歡迎批評指導。
1.添加如下模塊,不多講。雙擊進入到A2Geometry幾何建模平臺中進行幾何創建(同上一教程)。
2.創建幾何表面。在菜單中選擇Surfaces from Faces,然后選擇幾何外表面(可以分多次選擇,本例全選),Generate一下,此時將產生一個Surface body。
注意:確保生成的Surface生成模式為凍結體!!!!必須注意。

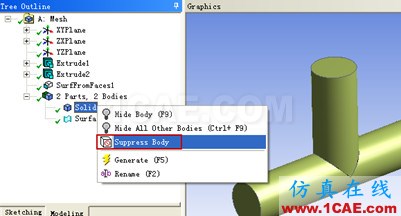

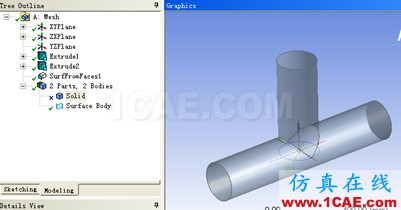

3.抑制幾何實體

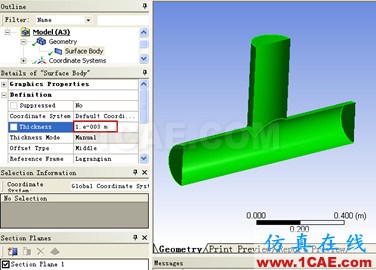

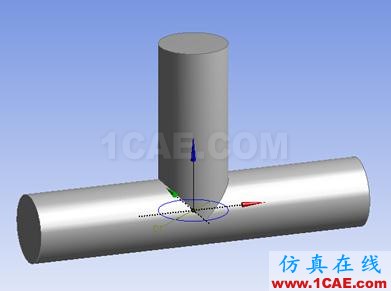

4.表面模型

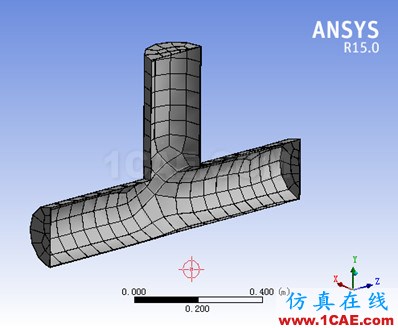

5.網格

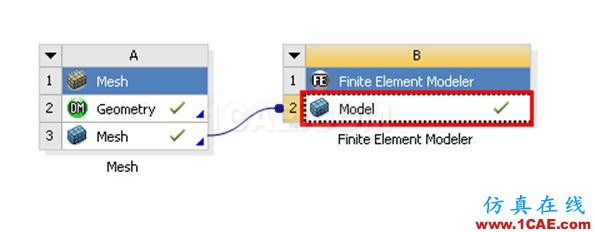

6.添加FEM模塊,進入FEM平臺。

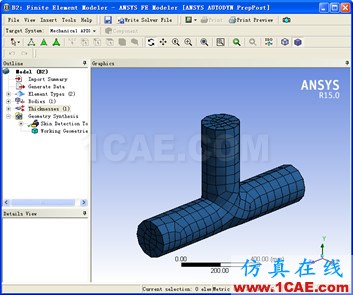

7.表面網格

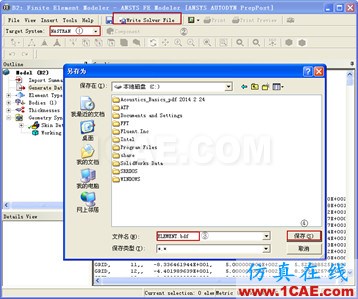

8.保存網格。

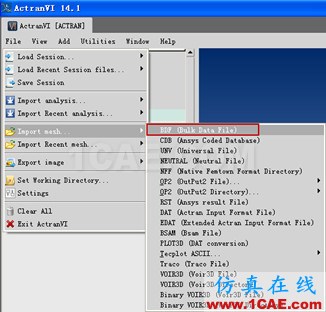

9.網格類型選擇
10.打開

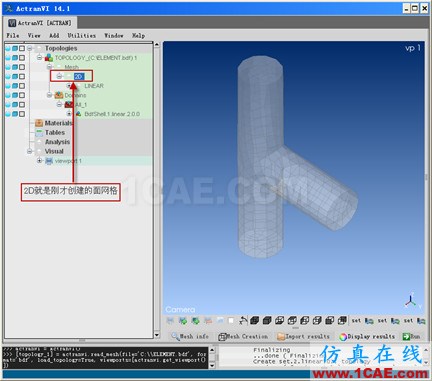

11.網格顯示。
12.收工!!!!!
