Workbench中劃分的網格導入ACTRAN

論壇上經常有人問道如何在Workbench平臺中畫網格導入ACTRAN中,小弟不才,斗膽寫下如下教程,導入方法比較多,本教程僅僅使用其中的一種,僅供參考。

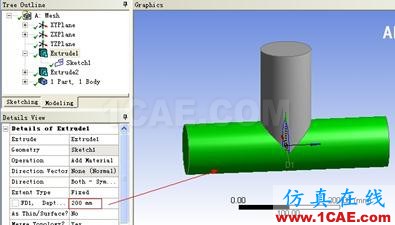

隨便建立一個三通

圓的直徑為100mm

圓柱長度為200,雙面拉伸(總長度為400mm)

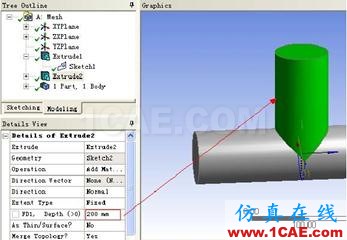

上端圓柱從中心拉伸,圓直徑為100mm,拉伸長度為200mm,單相拉伸。

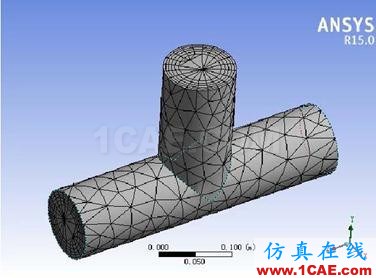

劃劃分網格,本算例用膨膨脹層劃分分,其余控制制為默認。

在在Workbencch中添加FFEM模塊,FEM模塊式式轉化網格之之用,可以以導入多種網網格

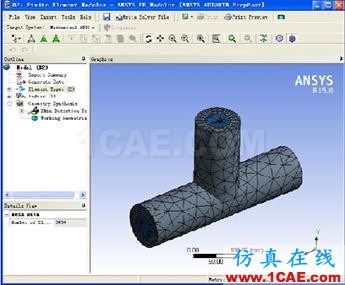

進進入到FEM模塊界面中中,顯示網格(請參考考FEM相關關幫助文檔))

Workbench中劃分的網格導入ACTRANActran學習資料圖片1

Workbench中劃分的網格導入ACTRANActran學習資料圖片2

Workbench中劃分的網格導入ACTRANActran仿真分析圖片3

Workbench中劃分的網格導入ACTRANActran仿真分析圖片4

Workbench中劃分的網格導入ACTRANActran仿真分析圖片5

Workbench中劃分的網格導入ACTRANActran仿真分析圖片6

Workbench中劃分的網格導入ACTRANActran分析案例圖片7

Workbench中劃分的網格導入ACTRANActran分析案例圖片8

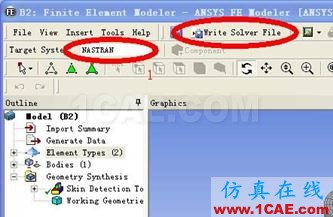

在在Target SSystem 中選選擇NASTRAAN 求解器,再單擊Wrrite Solveer File, 此此時彈出出保存文件件對話框,關關閉彈出的的對話框。

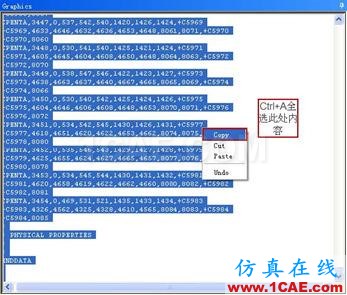

此時繪圖區域顯示NASTRAN網格信息,全選內容,然后復制。

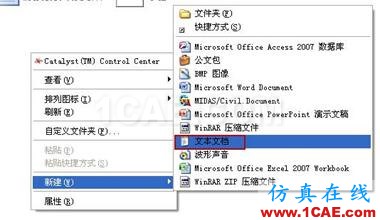

在桌面上建立一個文本文檔,命名之(如ELEMENT.txt)

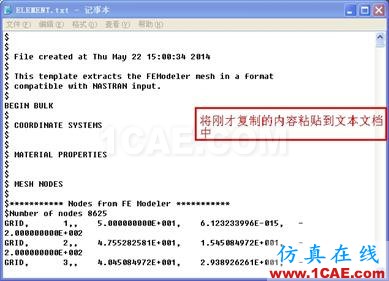

將復制的內容粘貼到文本文檔中。

Workbench中劃分的網格導入ACTRANActran分析案例圖片9

Workbench中劃分的網格導入ACTRANActran分析圖片10

Workbench中劃分的網格導入ACTRANActran分析圖片11

Workbench中劃分的網格導入ACTRANActran分析圖片12

Workbench中劃分的網格導入ACTRANActran分析圖片13

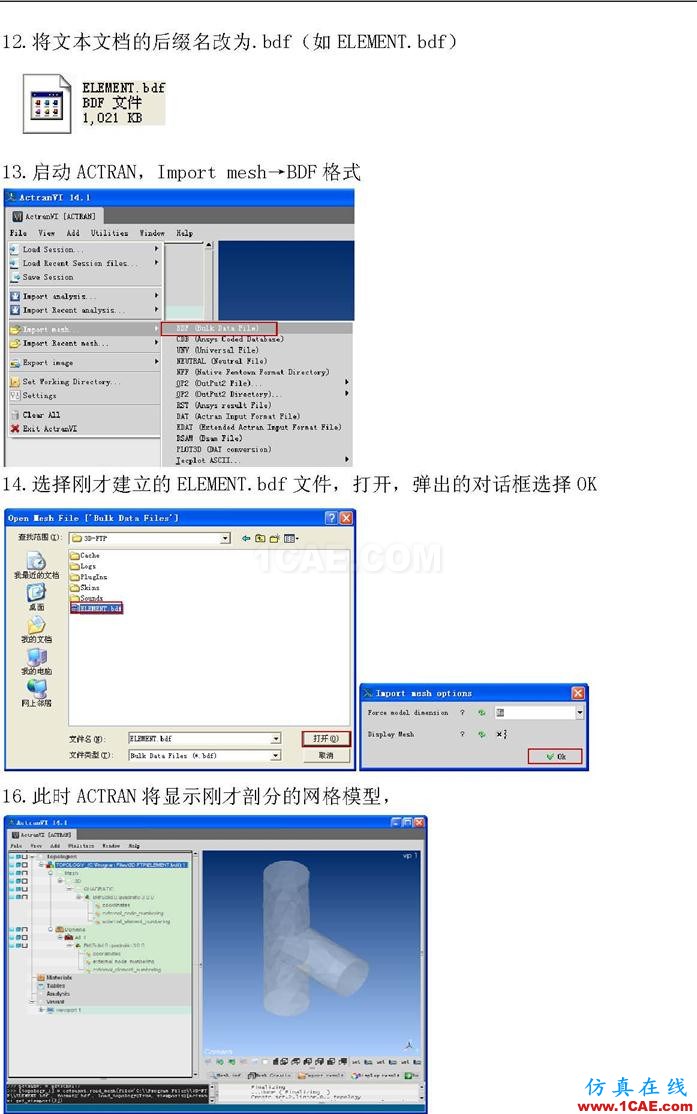

17.將文本文檔檔的后綴名改為.bdf(如ELEMENNT.bdf)

mesh→BDDF格式

選擇剛才建建立的ELEMMENT.bdf文文件,打開開,彈出的對對話框選擇擇OK

此時ACTRAAN將顯示剛剛才剖分的的網格模型.
