聲學領域常用數值模擬方法和\u000B相關仿真軟件介紹

2016-11-17  by:CAE仿真在線  來源:互聯網


隨著計算機及計算技術的迅速發展使得數值模擬已經成為理論研究和實驗(或觀測)研究之外的又一種研究手段,并廣泛應用在各個學科領域。本文將對聲學領域內的常用數值模擬方法及相關仿真軟件進行簡單的介紹。


聲學領域中基于物理原理的數學模型:

  • 有限元(FEA )

  • 邊界元(BEA )

  • 聲線法(RAY&BEAM TRACIN G)

  • 統計能量分析(SEA )

  • 雜交方法 Hybrid Method

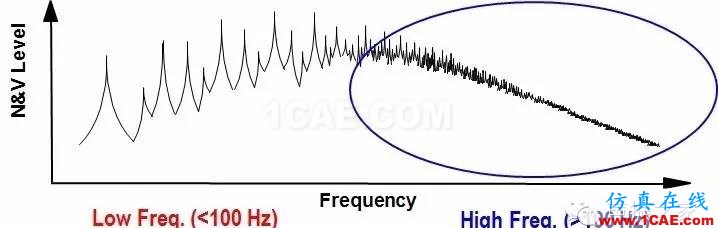

1. 有限元法和邊界元法
  • 基于波動方程

  • 適用于中低頻段

  • 模態密度小


聲學領域常用數值模擬方法和\u000B相關仿真軟件介紹Actran學習資料圖片1

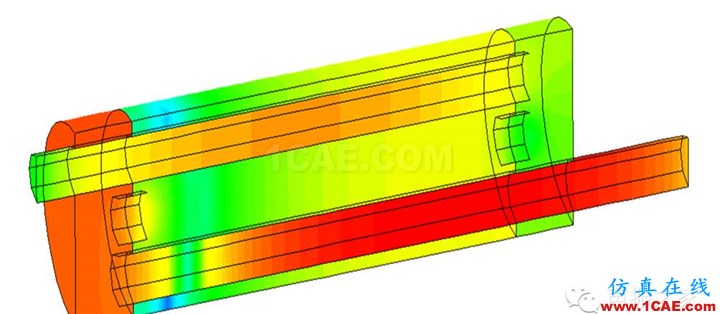

2. 統計能量法和聲線聲錐法

  • 統計能量法基于能量流法

  • 聲線聲錐法基于幾何聲學v適用于中高頻段

  • 模態密度大


聲學領域常用數值模擬方法和\u000B相關仿真軟件介紹Actran學習資料圖片2


聲學仿真軟件:

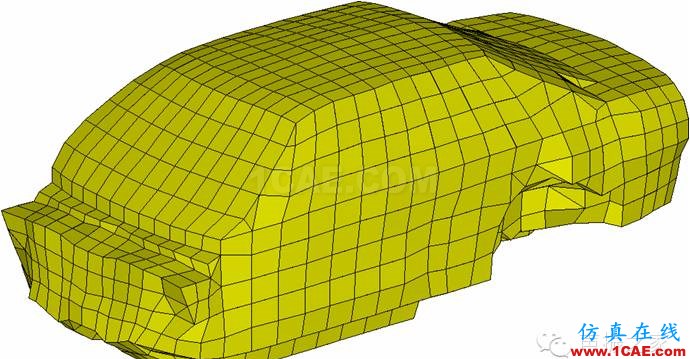

1. 基于有限元法的聲學軟件

  • 有限元模型是將求解區域劃分為有限個單元網格, 用有限的網格去逼近連續的媒質

  • 有限元方法適用于室內噪聲分析。

  • 可以運用有限元模擬各種聲學介質,譬如流體、穿孔板等。計算固有頻率,聲模態,計算在頻域、時域上的空腔的聲模態和聲振耦合響應,并且考慮流體效應。


Structural FEM

The structural equation of motion is given by

聲學領域常用數值模擬方法和\u000B相關仿真軟件介紹Actran應用技術圖片3

where [K] : Structural stiffness matrix

[C] : Damping matrix

[M] : Mass matrix

[Fs] : Forces applied to the structure

[Fp] : Forces due to acoustic pressure

聲學領域常用數值模擬方法和\u000B相關仿真軟件介紹Actran應用技術圖片4

相關的常用聲學軟件:
  • LMS.Virtual.Lab結構有限元,聲學有限元及其耦合

  • ANSYS 聲學模塊 Fluid 系列聲學單元

  • MSC.Actran 有限元方法和無限元方法

  • VA ONE.Rayon有限元方法


2. 基于邊界元法的聲學軟件

  • 邊界元模型是一種將區域型問題轉化為邊界型問題的方法

  • 邊界元一般先將區域表面分割為多個單元, 然后求出各個單元的聲壓值和聲壓的法向?qū)?shù)值

  • 根據求解區域的不同, 邊界元模型分為直接邊界元(DBEA )、間接邊界元( IBEA ) 和瑞利法三種

  • 直接邊界元法只適用于求解具有封閉曲面的內部和外部問題

  • 方程中的未知函數就是所求物理量在邊界上的值

聲學領域常用數值模擬方法和\u000B相關仿真軟件介紹Actran應用技術圖片5

  • 間接邊界元法具有廣泛的適用范圍, 可用于開口、閉口或相交的表面, 對于封閉的表面, 該方法可同時解決內部和外部的問題

  • 瑞利法是利用無限大障板上的活塞聲輻射模型, 該模型的物理意義最為直觀, 它先將輻射體表面離散, 每個單元被看成聲輻射活塞, 設法得到每個單元的振動速度, 并求出此活塞在聲場中任意一點產生的聲壓, 最后求出各個單元的在這一點的聲壓總和


相關的常用聲學軟件:

  • LMS.Virtual.Lab---DBEM、IBEM

  • VNoise---DBEM、IBEM、Coupled acoustic

  • ESI.VA ONE.Rayon---BEM


3. 基于統計能量分析的聲學軟件

  • 統計能量分析方法是從能量的角度來分析復雜結構在外載荷作用下的響應

  • 可以成功預測耦合結構元件和聲學容積的噪聲和振級, 也能很好地解決聲場與結構間的耦合問題

  • 對于受高頻、寬頻帶隨機激勵的復雜結構動力響應及其噪聲輻射問題, 用統計能量法更為有效


相關的常用聲學軟件:

  • ESI.AUTOSEA

  • ESI.VA ONE

  • Cambridge Collaborative SEAM


4. 基于聲線和聲錐模型的聲學軟件

  • 聲線法是基于幾何聲學的方法 , 當聲波的頻率較高, 即聲波的波長小于房間中的反射面時, 可以用幾何光學中反射面的概念把聲的傳播看成是沿聲線傳播的聲能, 此過程中忽略聲的波動性能

  • 聲線模型的使用條件是反射面尺寸遠大于聲波的波長, 而同時反射面的粗糙度遠小于波長

  • 幾何聲學使用聲線或聲錐跟蹤的方法計算聲的傳播過程, 可用于封閉、半封閉或完全開放的空間

  • 此方法假設空間每個具有確定功率的聲源可向各個方向或具有一定指向性地向外輻射聲音

  • 聲源之間可以相關也可以不相關

  • 從每個聲源發出的聲線或聲錐在每個接觸的壁面上發生鏡面反射, 其損失的聲能量由每個表面的吸聲特性決定

  • 通過每個聲接收點的聲接收情況, 可以求出該點處隨頻率變化的穩態聲壓級


相關的常用聲學軟件:

  • LMS.RAYNOISE


其他方法

  • 能量有限元法,Energy Finite Element Method

  • 能量邊界元法,Energy Boundary Element Method

  • 雜交方法,Hybrid Method (FEA+SEA)



開放分享:優質有限元技術文章,助你自學成才
