ACTRAN模擬鋼管內聲壓

2016-11-16  by:CAE仿真在線  來源:互聯網

1.設置工作目錄;

2.導入網格文件:選擇Nastran軟件的*.bdf格式網格

3.顯示網格:可以看出網格中僅有3D的實體網格,如果想設置外表面為steel金屬殼,需要將外表面網格提取取出來。

4.顯示選擇面板:此時選擇面板將顯示在Actran軟件的右側。

5.抽殼操作:將面網格從3D的實體網格中分離出來。

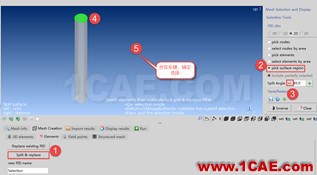

6.分割面網格:由于本案例中側面網格與兩端面網格夾角為90°,如果想分離網格,就要設置一個小于90度的值,此處設置為85°,進行分割處理。分別將兩端面都分離出來。

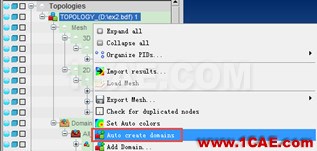

7.自動創建計算域。

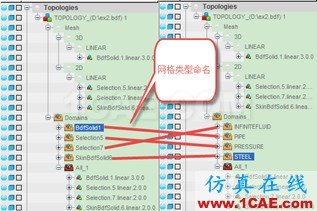

8.對不同計算域進行命名,以方便設置邊界條件。

9.選擇求解器:直接頻響求解器。

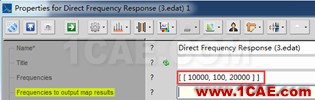

10.設置計算頻率范圍:

11.添加有限元流體屬性:

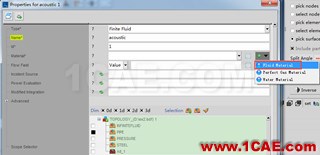

12.設置有限元流體材料,并選擇計算域:

13.輸入材料參數:

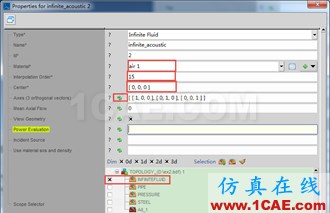

14.設置無限遠流體屬性及材料,差值階次,中心坐標,及計算域:

15.添加激勵:選擇Pressure激勵

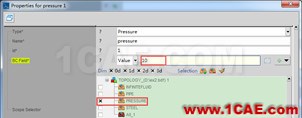

16.設置壓力值機施加邊界:

17.選擇薄殼體:

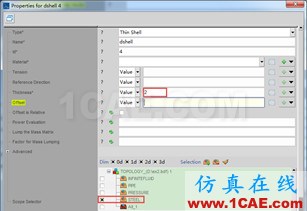

18.設置薄壁殼體的厚度,并選擇計算域:

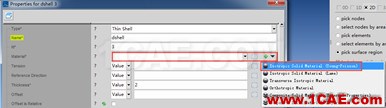

19.選擇單元屬性:

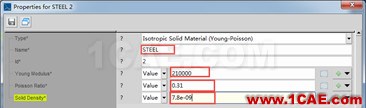

20.輸入材料屬性:

21.輸出選擇:

22.設置輸出格式及輸出文件名,設置輸出時間步,選擇計算域:

23.選擇求解器:

24.保存文件:

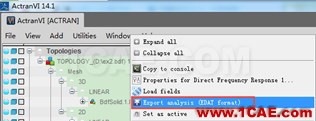

25.導出計算格式數據

26.選擇輸出文件格式:

27.右鍵單擊保存的文件,在彈出的快捷菜單中選擇Launch with Actran[14.1]:

28.設置內存大小,并計算:

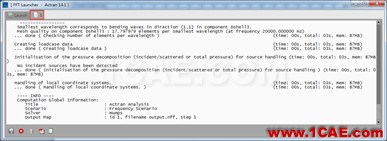

29.顯示計算LOG:計算時間根據計算機性能來定。

30.導入結果文件:選擇NFF格式的文件夾

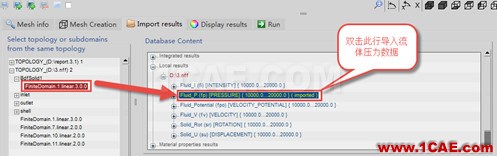

31.導入各頻率下的壓力數據

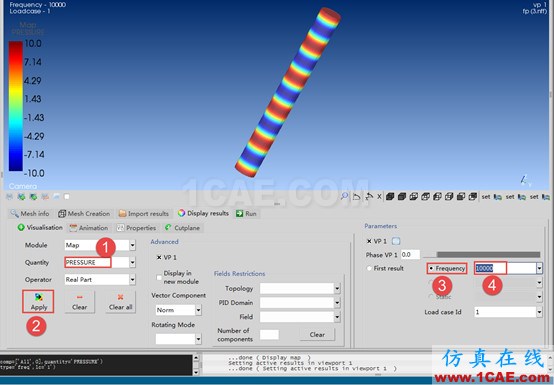

32.此時顯示指定頻率下的壓力云圖。

33.操作完畢。
