工程機械，看Actran幫你解決疑難雜癥~

2016-10-26 by:CAE仿真在線來源:互聯網

1背景描述

拉美國家的噪聲規定被修訂到更低的水平,這促使CNH公司和其他的建筑設備制造商降低其產品的噪聲排放。新規范使用一個公式基于機器的功率來確定其允許的聲壓級。在這種情況下,新的標準要求噪聲相對于現有的設計降低大概6分貝。過去,CNH(美國工程與農業機械制造商)工程師一直依賴物理實驗來評估備選設計方案,這種方法的一個問題在于必須將所有可能設計的原型制備出來。以風扇為例,需要訂購風扇,有時護罩從供應商郵寄可能就需要幾周到幾個月時間。這之后,如果天氣適合,物理測試也需要幾周時間。物理測試提供的數據量是有限的,這就意味著工程師往往不得不通過猜測來得到最好的設計方式?！拔覀兒芫弥熬鸵呀?jīng)能夠運用計算流體力學的方法模擬噪聲源了,但是還沒有一個準確的方法來模擬這些噪聲源產生的噪聲的傳播。”CNH的CFD,NVH和聲學的全球經理Panos Tamamidis博士說。2技術難點重型機械,建筑業等噪聲數值模擬中關鍵技術是:
(1) 聲源的精確預測
氣動噪聲預測采用非定常CFD計算三維流場和根據流場變量使用聲類比方法計算聲源。聲源預測的精度高度依賴于流場結果的精度。在CAE分析方面,建立三維真實模型的流場分析模型,存在網格量大,收斂困難和計算速度慢等難點。
(2) 聲學性能的精確預測

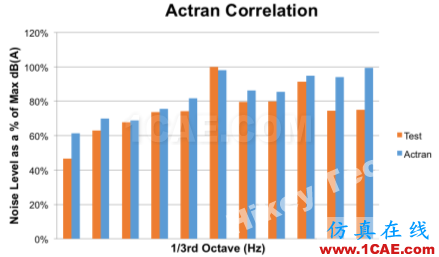

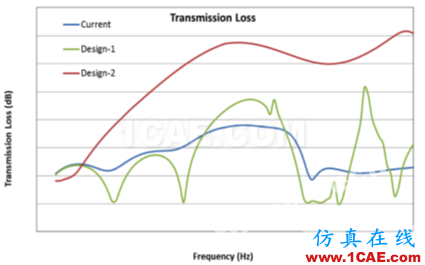

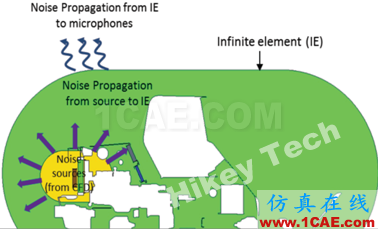

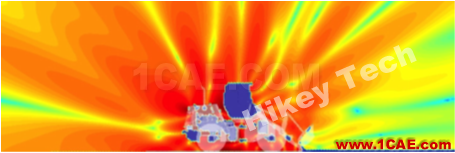

“Actran展示了其精確模擬我們現有產品的能力, 因此我們開始將這種能力引入到我們的產品開發流程中”。Panos Tamamidis博士說。Actran可以計算輻射聲場,聲壓,速度或者聲強圖,以及聲壓和功率級的頻響函數。3案例介紹針對某型號的輪式裝載機進行噪聲模擬,尋找影響機器噪聲的關鍵貢獻者并進行改善。基于ISO6393標準進行噪聲測量,六個麥克風分布于設備周圍半球形的特定位置(圖1),在設備高怠速條件運行時測定聲壓級。通過開啟和關閉風扇,開啟和關閉液壓泵,或掩蓋排氣來噪聲以更好地了解噪聲貢獻源的相對重要性,這一系列分析表明風扇是頭號噪聲貢獻源圖1 依據ISO6393的測試/分析設置圖2風扇附近垂直中間平面的漩渦分布在應用中,CHN工程師從CD-Adapco到Star-CCM+ CFD軟件對風扇進行瞬態模擬。他們將速度,密度和壓力場結果導入Actran,將其從時域轉化到頻域,并將其從CFD網格插值到聲學網格。圖3 Actran中氣動聲學模型設置Actran得到的仿真結果比物理實驗生成的信息更全面,這有助于CNH了解風扇中哪些改進是必須的。CNH工程師將風扇噪聲分為葉片通過頻率(葉片通過固定位置的頻率)噪聲和寬頻段噪聲(或多或少均勻分布在整個頻段)。圖4 葉片通過頻率處的聲傳播(相位)圖5 葉片通過頻率處的聲壓級工程師們得出結論,為滿足噪聲規范,風扇的總噪聲需要降低5dB, 其中葉片通過頻率噪聲需要降低4dB,寬頻段噪聲需要降低1dB。另外,降噪余下的工作通過將排氣噪聲降低1dB來實現。圖6 Actran預測風扇噪聲與測試數據的相關性圖7 消聲器出口和入口間的傳遞損失CNH工程師們僅通過改變CFD模型重新運行模擬,然后進行新的聲學模擬來模擬備選風扇的設計性能。

工程師確定應該降低風扇轉速來降低葉片通過頻率的噪聲。工程師研究了許多不同的風扇設計,如不同的葉片輪廓,葉片數目,護罩設計及尺寸等,目的是使用較低的風扇速度將相同的氣流傳送過散熱器,從而保持恒定的冷卻性能。為了降低寬頻段噪聲,他們則專注于讓風扇在風扇曲線上更高效的運行點上運行,從而以減小氣流擾動。在十次CFD迭代后,他們發現以2200 rpm 高效運行的風扇能夠?yàn)槿~片通過頻率處和寬頻段噪聲提供所需要的噪聲降低。聲學仿真表明該設計能夠滿足嚴格的聲學標準。工程師們還用Actran來評估備選的消聲器設計,發現其中一中設計能夠滿足所需的降噪水平,此時再建立原型,且其聲學性能與模擬結果非常匹配。

4總結“通過對不同噪聲防治方式的仿真模擬產品的聲學表現,這使我們在三個月內滿足了更為嚴格的噪聲規范”Tamamidis說,“如果我們不得不依賴物理實驗完成該項目,則至少需要一年時間來將噪聲降低至滿足新標準需要的水平。鑒于這個項目的成功,我們將Actran集成到我們的產品開發過程中,并定期用它幫助確保新設計的聲學性能,解決現存設計的問題?！庇纱丝梢?Actran能夠精確模擬現有產品,并且得到的仿真結果比物理實驗生成的信息更全面,使得工程師可以很快找出主要噪聲源,進行針對性的降噪措施。
