Solidworks仿真分析教程——Air Compressor空氣壓縮機

1 設計要求:

空氣壓縮機的額定功率為2Kw,輸入轉速為1450r/min。

2 分析零件

件3曲軸零件和件4連桿零件是主要的傳動機構,這里分析這兩個零件,包括靜力強度、模態和疲勞強度。

3 分析目的

1、驗證零件在給定的載荷下靜強度是否滿足要求;

2、求解模型在給定工作載荷下的疲勞壽命。

(1)驗證件3曲柄零件在給定的載荷下靜強度是否滿足要求。

(2)驗證件4連桿零件在給定的載荷下靜強度是否滿足要求。

(3)計算件3曲柄零件的模態,在工作過程中避開共振頻率。

4 分析結果

計算得輸入轉矩為:16.5N·m,換算至曲軸和連桿上,相當于作用一571N的力,這里以600N來計算。

1.靜力分析

(1)曲柄零件

按書中尺寸建立模型,零件體積為130.4cm³。材料選用普通碳鋼,屈服應力220.6MPa。

根據零件的工作情況,對該零件進行靜力分析,結果如圖1-23所示。模型的最大von Mises為23.2MPa,零件的安全系數約為9.5。零件安全。

(2)連桿零件

按書中尺寸建立模型,零件體積為29cm³。材料選用普通碳鋼,屈服應力151.6MPa。

根據零件的工作情況,對該零件進行靜力分析,結果如圖1-23所示。模型的最大von Mises為7.3MPa,零件的安全系數約為20.8。零件安全。

2.模態分析

圖1-25的“列舉模式”對話框中列出了“曲柄”零件的模態?！澳Ｊ教?”為其未約束的自由度的模態,在工作中沒有意義。第二階的模態的頻率遠遠大于輸入轉速的頻率,因此在啟動及工作過程中,該零件不會發生共振情況。模態驗證符合設計要求。

5 零件改進

(1)曲柄零件

由圖1-23的應力云圖可以看出,零件上的最大應力為23.3MPa,零件上應力小的部分比較多,同時考慮零件的結構,如質量平衡、鉆螺孔紋等,可以對一些應力較小的部位減小厚度,從而減輕零件的質量。改進后兩個零件的體積為88.8cm³。

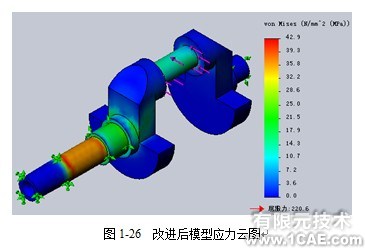

對改進后的模型運行靜力分析,結果如圖1-26所示:最大von Mises為42.9MPa,安全系數約5.1,零件是安全的。

(2)連桿零件

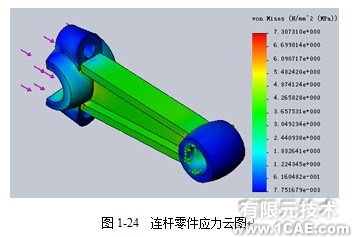

由圖1-24的應力云圖可以看出,零件上的最大應力為7.3MPa,零件上應力小的部分比較多,同時考慮零件的結構,如質量平衡、鉆螺孔紋等,可以對一些應力較小的部位減小厚度,從而減輕零件的質量。改進后兩個零件的體積為25.3cm³。

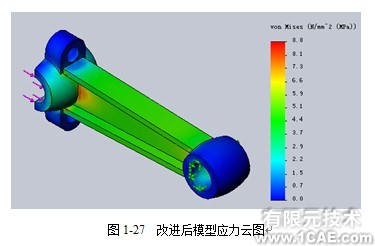

對改進后的模型運行靜力分析,結果如圖1-27所示:最大von Mises為8.8MPa,安全系數約17.2,零件是安全的。

6 成本節約

曲柄零件的體積減小了41.6,重量減輕了324.5g,如果生產10000件,那么總共可節省材料3245kg;連桿零件的體積減小了3.7,重量減輕了26.6g,如果生產10000件,那么總共可節省材料266kg。以當前市場的普通碳鋼價格12000元/噸和灰鑄鐵的價格8000元/噸,總共可節約成本41068元。
