SOLIDWORKS DriveWorksXpress -自動化設計應用(2) | 操作視頻

2017-04-29 by:CAE仿真在線來源:互聯網

SOLIDWORKS DriveWorksXpress可以快速的幫助設計師完成產品重建,對于那些外形比較復雜的零件,也可以通過DriveWorksXpress實現設定選擇。

比如我們啟動已經制作好的DriveWorksXpress零件,在其中添加圓孔的配置,在制作中實現對某些特征實現配置。

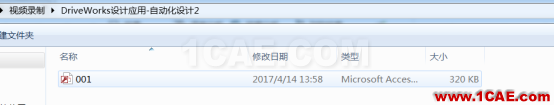

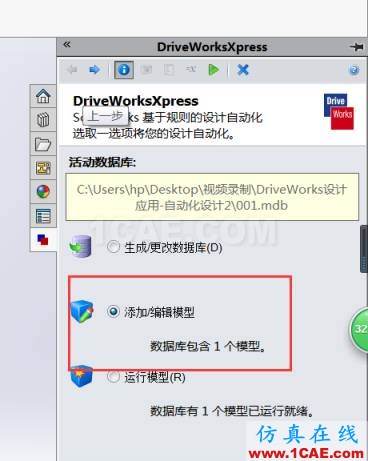

打開一個DriveWorksXpress零件,首先是要重新添加此前被保存的數據庫。

打開之后,會彈出一個可以輸入的菜單界面。

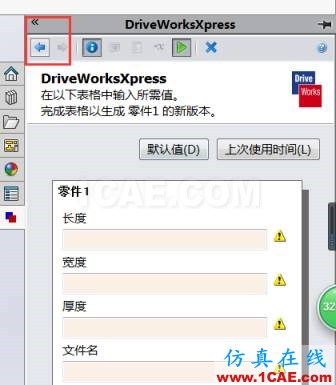

選擇退回,然后編輯現有模型的參數變量。

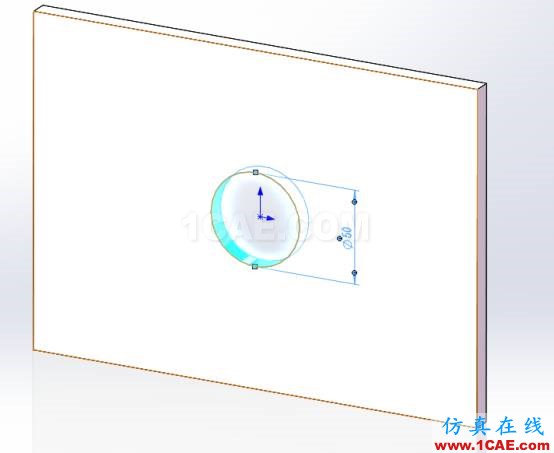

按照上一節我們所講的內容,重新添加尺寸和特征。在添加特征之前,我們要在打開的方塊中,建立一個圓孔。

然后形成如下尺寸和特征配置。

注意在建立屬性映射關聯的時候,需要將圓孔直徑設定成復選框。

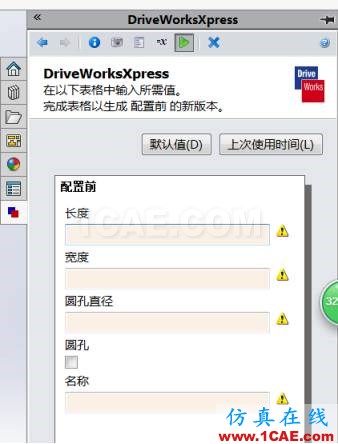

這樣就可以實現如下配置設定:

學會SOLIDWORKS DriveWorksXpress自動化設計,可以節約您的建模時間,同時簡化后期的修改工作。現在就點擊下面的視頻進行學習吧!
