SOLIDWORKS中一個神奇的功能卻總是被人忽視 | 操作視頻

2017-03-23  by:CAE仿真在線  來源:互聯網

SOLIDWORKS分解功能可以對已有模型進行特征拆解,并可以直接調用分解出來的步驟加以重復利用。



例如下圖,上面的圖是已經繪制完成的齒輪,通過分解后可以得到下面的圖中顯示的特征并可以直接將分解的特征拖拽到其它零部件上來自動生成特征。

SOLIDWORKS中一個神奇的功能卻總是被人忽視 | 操作視頻solidworks simulation學習資料圖片1

SOLIDWORKS中一個神奇的功能卻總是被人忽視 | 操作視頻solidworks simulation學習資料圖片2

將已有模型進行分解:

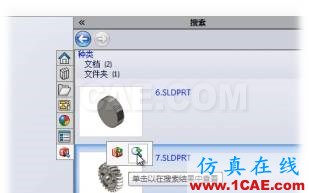

a) 通過搜索或者瀏覽找到需要分解的模型

SOLIDWORKS中一個神奇的功能卻總是被人忽視 | 操作視頻solidworks simulation學習資料圖片3

b) 分解模型,拆解獲得模型特征和草圖


SOLIDWORKS中一個神奇的功能卻總是被人忽視 | 操作視頻solidworks simulation學習資料圖片4

重復利用已有特征和草圖:



選中特征或草圖直接拖拽到齒輪表面

SOLIDWORKS中一個神奇的功能卻總是被人忽視 | 操作視頻solidworks simulation分析圖片5

SOLIDWORKS中一個神奇的功能卻總是被人忽視 | 操作視頻solidworks simulation分析圖片6

SOLIDWORKS中一個神奇的功能卻總是被人忽視 | 操作視頻solidworks simulation分析圖片7


注重操作中的這些小技巧,可以幫您節約不少時間,通過點擊下面的視頻進行學習吧!
