項目概述

目前的設計工具已經不能滿足電氣設計工作量的增加和產品的節能減排要求。

具體存在的不足之處大致如下:

1. 缺少一個很好的電氣設計項目管理理念,所有的項目設計數據之間缺少電氣關聯;

2. 所有的電氣設計全部使用CAD線條,缺少電氣設計獨有的電氣屬性,經常產生設計錯誤;

3. 電氣符號之間缺少關聯,更改過程繁瑣,很難評估更改范圍;

4. 各種清單,包括接線表都需要人工統計,增加了錯誤產生的機率;

5. 無法直接進行3D布線,獲取布線的長度,造成連接線的大量浪費;

6. 設計過程無法直接調用產品編碼等,及時獲取目前零部件的庫存信息;

7. 指導裝配的是2D CAD圖紙,因?yàn)榻泳€比較多,很容易出現錯誤;

8. 沒有布線圖指導現場布線和生產等;

SolidWorks Electrical方案

配置清單:

針對目前的現狀,SolidWorks Electrical軟件能夠幫助企業解決這些問題,提高圖紙的設計質量和效率,并且與企業的三維設計規范和信息化管理工具接軌;同時達到幫助企業培養合格設計人才,讓企業的設計與國際標準接軌。我方將從以下幾個方面進行闡述:

項目管理

SOLIDWORKS ELECTRICAL 是基于項目管理的電氣設計軟件。在SOLIDWORKS ELECTRICAL 中,所有的項目全部存儲于SQL 數據庫中,能夠清晰表達工程信息以及頁面信息等。

如下圖SOLIDWORKS ELECTRICAL提供一個項目管理器,可以同時看到所有的項目,以及屬性信息,同時可以將已有的項目打包備份,交流,或作為模板保存,在此后類似項目設計時可以直接調用此模板,進行修改編輯,快速完成新項目的建立。

圖紙?jiān)O(shè)計的高效性,準確性和安全性

傳統的AutoCAD設計軟件僅僅是停留在繪圖模式上,著重于對于線條和圖形的處理。SolidWorks Electrical作為專業的電氣設計軟件,擁有專業的設計工具,例如各部分圖紙之間的信息關聯、標準的數據庫和符號庫模型等。SolidWorks Electrical擁有元件自動標注,智能化的邏輯判斷能力,例如自動提示觸點的溢出、線路設計的短路、符號之間的同名等,可以幫助設計人員將設計規范化和標準化,將設計過失盡可能的消滅在萌芽狀態。由此可見,SolidWorks Electrical在提供設計的方便性同時,注重設計的高效性,準確性和數據的安全性。

用戶受益:多種自動化功能,高效準確完成設計,減少錯誤的發生。

報表的自動統計

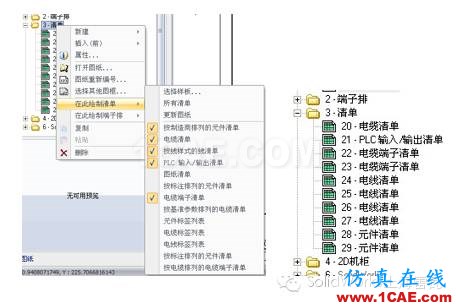

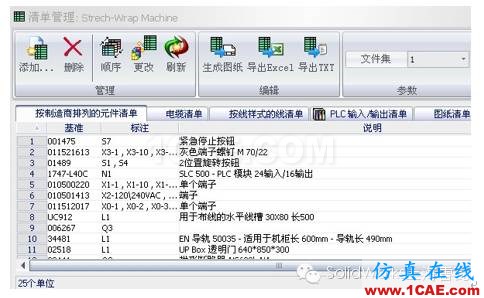

自動清單統計功能在電氣設計過程中起到關鍵的作用。在原有的AutoCAD的平臺基礎上,設計人員需要花費大量的時間和精力在數據的統計上,但即便如此,在準確率上并非理想。SolidWorks Electrical可以根據企業的需求定制清單模板,并根據模板一鍵式自動生成清單。清單報表包含:圖紙清單,電纜清單,端子排清單,線號清單,器件清單等,其中器件清單不僅僅可以幫助設計人員了解設計的器件類別,還可以幫助采購人員的采購。此外,SolidWorks Electrical允許用戶將清單內容導出到MS Excel文件中,做后期進一步處理。

在繪制圖紙,符號,端子,線號時,由于這些都具有電氣屬性,并且在數據庫中有對應的變量自動存儲,因此SOLIDWORKS ELECTRICAL可以直接調用數據庫中的所有已有的設計數據,自動生成各類清單BOM表,如在設計中更改了某些數據,則表單可以一鍵自動更新為最新?tīng)顟B(tài)。

2D-3D機電一體化協同設計,最優布線

原理的設計目的旨在指導生產。根據我們?cè)谄髽I(yè)中的調研發現,原理的設計并不會了解具體器件的布線,這樣在施工人員對器件擺放位置不明確而具有隨意性的狀況下,不能最優化的布線,由此造成大量的接線冗余。而只有通過三維軟件在空間對器件做布線模擬,才可以真實的虛擬出最優化方案。但這就必須需要電氣軟件和三維機械軟件有良好的數據銜接。SolidWorks Electrical與SolidWorks,兩種產品的兼容上真正做到了無縫集成,省去了在后續與SolidWorks三維軟件的集成中所需的所有定制服務,真正意義實現3D機械設計工具與2D電氣設計工具的協同設計功能。

除了在設計過程中實現電氣與電氣的溝通,SolidWorks Electrical與SolidWorks也建立了這樣的協同設計環境。尤其是在數據變化的時候,協同設計發揮了強大而必要的能力,確保二維圖紙的設計與三維圖形的設計實時統一,實現模型驅動。在網絡版中,通過SolidWorks Electrical修改原理圖數據,SolidWorks中的三維模型數據便可實時實現更新,確保數據的統一,例如在器件庫中修改柜體、導軌、線槽尺寸時,三維模型會自動實現尺寸更新,無需設計人員手動修改三維模型,可以解決大量重復勞動時間,對設計人員的要求也相對較低。通過消息模式,電氣在原理的設計和機械的設計之間構建了溝通的渠道,

SolidWorks Electrical 與 SolidWorks 機電一體化設計原理:通過SolidWorks Electrical 3D模塊,使2D-3D共享同一個SQL Server數據庫:

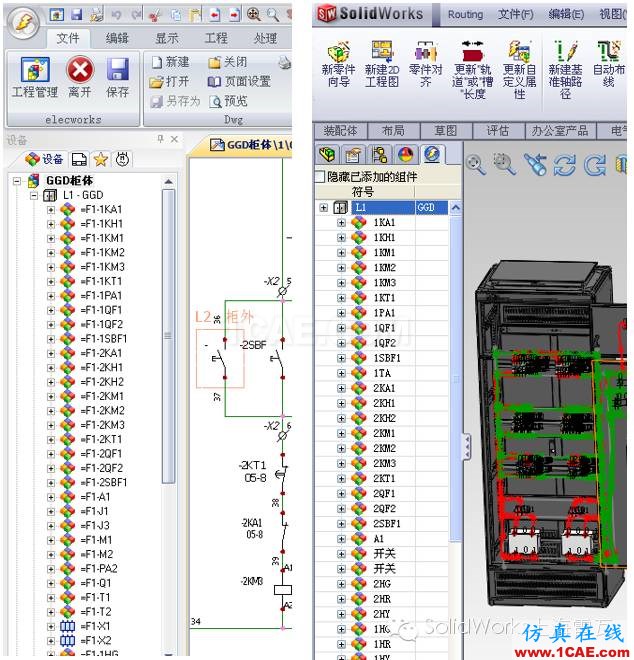

如下圖,左側為SolidWorks Electrical 2D原理圖環境下的設備樹;右側為SolidWorks 3D裝配體環境下的設備樹,通過SQL Server數據庫將這兩個設備樹進行同步關聯,這樣2D符號信息就與3D零件關聯,而且更重要的是可以將2D符號中的接線數據,通過數據庫存儲,反應到3D零件中,這樣二維的原理圖設計,與三維的裝配設計便能夠?qū)崟r(shí)統一。

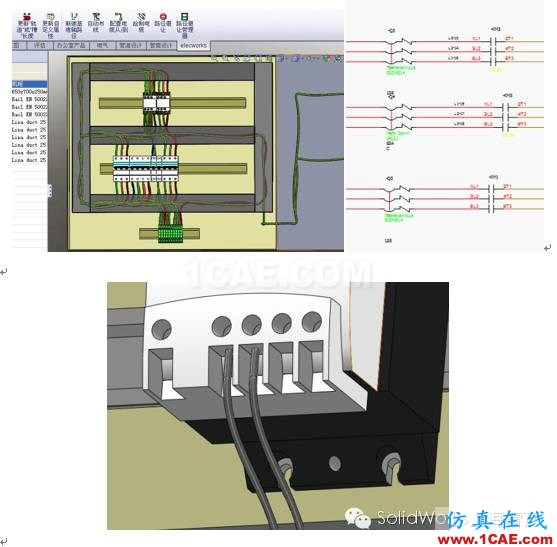

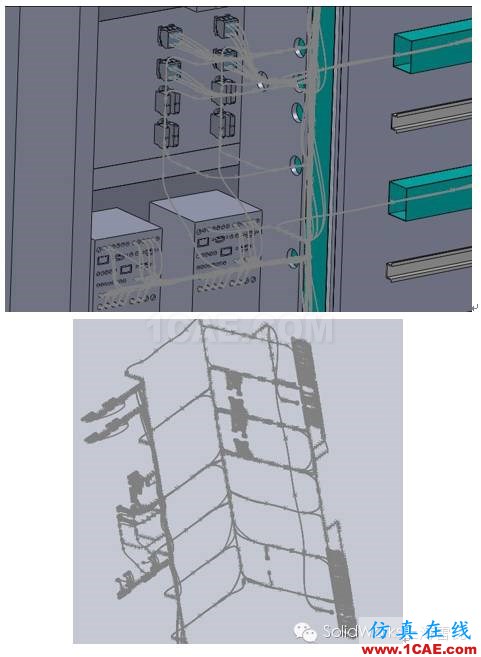

通過SolidWorks Electrical 3D模塊,安裝在SolidWorks環境下,以及數據庫的同步,可以自動獲取SolidWorks Electrical原理圖的數據,設備清單,設備屬性,設備連接方式,將二維原理圖數據自動關聯到三維SolidWorks數字模型,實現二維驅動三維模型,在此基礎上,通過SolidWorks Electrical 3D模塊功能,完成三維模型間的自動布線,零件間的連接點會自動對應原理圖中符號的連接方式。在三維環境中通過線槽,路徑等,尋找最優接線方式,布線完畢后會自動將線纜長度導入至SolidWorks Electrical數據庫,用戶可以通過SolidWorks Electrical將線長清單導出,指導生產。

用戶受益:多部門協同,真正實現電氣和機械數據共享,而且主流三維機械設計軟件的集成,是未來機電一體化設計的必然發展趨勢。

注意:二維電氣原理圖與三維模型和布線信息的交換,不需要通過任何的導入和導出或通過中間格式文件的轉換;SolidWorks Electrical 3D 可以直接讀取和寫入SolidWorks Electrical數據庫,將機械和電氣數據實時保持同步,防止在數據的導入/導出過程中造成的數據丟失和不準確。

5.2.6 指導裝配

1)通過SolidWorks Electrical 2D機柜布局

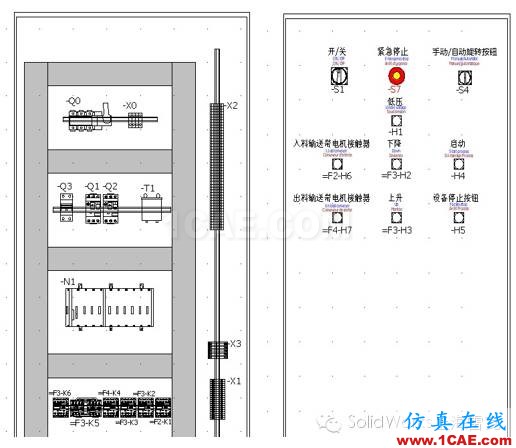

SOLIDWORKS ELECTRICAL可以生成2D機柜布局裝配圖紙,指導現場裝配,此布局圖中的所有設備信息都與原理圖中設備信息一一對應,并可同步關聯,甚至設備的尺寸信息,可以按比例顯示在2D裝配圖中。

或可以通過SolidWorks 裝配體生成2D工程圖指導生產。

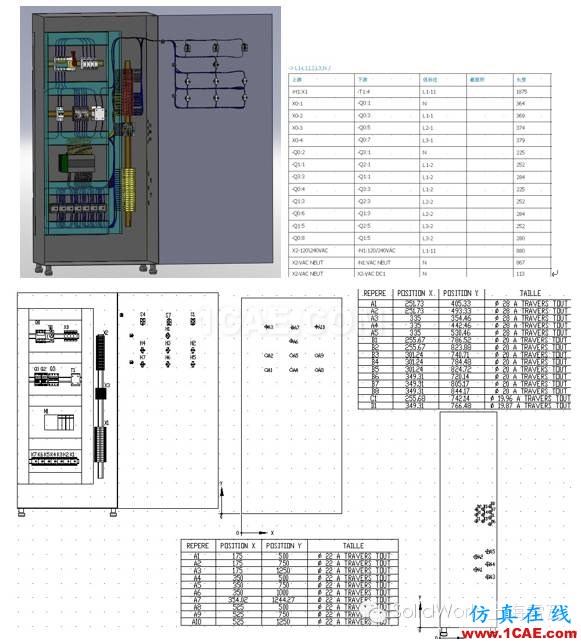

通過SolidWorks Electrical 3D模塊完成的電氣3D裝配,生成的工程圖中,可以導出含有電氣屬性的BOM表單,也同樣包含零件的開孔圖。

2)指導布線生產。

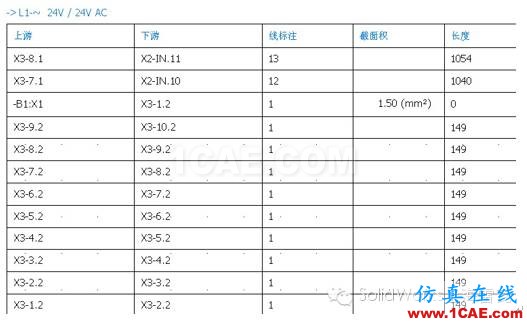

SolidWorks Electrical 3D完成自動布線后,通過到處的BOM表單,可以利用SolidWorks Electrical軟件到處接線清單,根據此清單,對應裝配圖,以及原理圖中的相關數據信息,可以完成指導工人現場接線,甚至無需工人有任何的電氣知識背景,按照BOM中的數據就可以截取相應線纜長度,對應連接點,對應三維裝配圖,完成線纜的裝配。從而節省大量的線纜浪費。

三維模型庫,輕松自建

對于已有的自定義的SolidWorks零件,設計人員可以通過SolidWorks Electrical的新零件助手,只需要在SolidWorks環境下添加連接點和定義配合參考面等,便可以輕松的實現自定義零件符號的標準化定制,無需電氣設計人員對三維軟件的深入了解,適合于三維入門級別的電氣工程師使用。對于常用件,也可以通過SolidWorks Electrical在連接網絡的狀態下從SolidWorks Electrical網絡庫中下載3D零件模型,減輕企業設計人員的工作量。

當然,如果你有PRO/E、UG所建的模型,也可以導入進來,對大型配裝只需做很少的編輯就能直接使用。

協同設計

企業經常會遇到大型的工程,需要多人協同設計。但是在以往的設計中,設計人員各自為陣,相對獨立的完成設計。在沒有交流的狀態下,設計很難實現標準化和統一化,在數據共享方面就更是不可能了。SolidWorks Electrical為電氣設計人員提供了SOLIDWORKS ELECTRICAL-SOLIDWORKS ELECTRICAL的協同設計模式,在網絡版中,多個設計人員可以在不同的電腦中同時工作于同一個工程文件,并真正實現數據的共享。例如某客戶端A在使用了觸點后,客戶端B可以在相應的線圈中同步的看到數據信息的變化。此外,SolidWorks Electrical還提供了消息模式,讓設計人員之間的溝通架起橋梁,讓設計人員不在孤單的工作。

因此,通過使用SolidWorks Electrical及SolidWorks Electrical 3D,SolidWorks可以在設計初期和設計源頭發現設計和安裝中會出現的問題,模擬裝配,從源頭解決問題。在設計環節減少設計人員繪圖,改圖,校對的時間,更多的時間用在做更好的設計,標準的設計,解決企業的成本,縮短設計周期。
