SolidWorks快捷鍵

2016-09-15 by:CAE仿真在線來源:互聯網

大家在設計過程中都想提高設計效率,而快捷鍵的使用無疑是其中一個方面,熟練掌握快捷鍵能夠顯著提高繪圖速度。應工程師要求,今天我們來談?wù)凷olidWorks的快捷鍵。

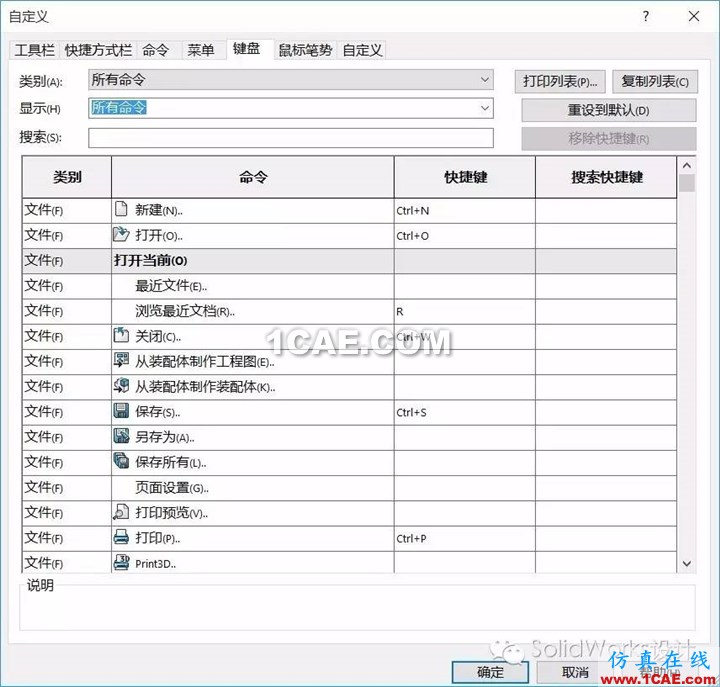

SolidWorks軟件本身內置了一些快捷鍵,在SolidWorks工具菜單欄下的“自定義”-“鍵盤”里面,我們可以熟悉記住這些快捷鍵,來提高設計效率。如下圖所示:

當然也可以自定義一些常用的快捷鍵以符合自己的習慣,從而更快的設計,因?yàn)橛行┟頢olidWorks沒有快捷鍵,這個時候自己定義一個就會很方便。但是建議不要更改默認的快捷方式,因?yàn)槿绻轮g交流,很容易出現不順手的情況。

下面就列出一些SolidWorks常用的快捷鍵,如下表所示:

序號	命令	快捷鍵
1	新建文件	Ctrl+N
2	打開文件	Ctrl+O
3	保存文件	Ctrl+S
4	打印文件	Ctrl+P
5	關閉文件	Ctrl+W
6	瀏覽最近文件	R
7	旋轉模型	方向鍵
8	水平或豎直旋轉90°	Shift+方向鍵
9	順時針或逆時針旋轉	Alt+方向鍵
10	平移模型	Ctrl+方向鍵
11	放大模型	Shift+z
12	縮小模型	Z
13	整屏顯示全圖	F
14	撤銷	Ctrl+Z
15	重做	Ctrl+Y
16	剪切	Ctrl+x
17	復制	Ctrl+C
18	粘貼	Ctrl+V
19	刪除	Delete
20	重建模型	Ctrl+B
21	放大選項	G
22	照快照	Alt+SpaceBar(空格鍵)
23	徹底重建模型及其重建所有特征	Ctrl+Q
24	在打開的SolidWorks文件之間切換文件	Ctrl+Tab
25	直線	L
26	直線到圓弧/圓弧到直線(草圖繪制模式)	A
27	MateXpert配合專家	Ctrl+M
28	視圖定向菜單	空格鍵
29	前視圖	Ctrl+1
30	后視圖	Ctrl+2
31	左視圖	Ctrl+3
32	右視圖	Ctrl+4
33	上視圖	Ctrl+5
34	下視圖	Ctrl+6
35	等軸測	Ctrl+7
36	正視于	Ctrl+8
37	指令選項切換	A
38	擴展/折疊樹	C
39	折疊所有項目	Ctrl+C
40	查找/替換	Ctrl+F
41	快捷欄	S
42	滾動到FeatureManager樹底部	End
43	滾動到FeatureManager樹頂端	Home
44	過濾邊線	E
45	過濾頂點	V
46	過濾面	X
47	快速捕捉	F3
48	切換選擇過濾器工具欄	F5
49	切換選擇過濾器(開/關)	F6
50	FeatureManager樹區域	F9
51	工具欄	F10
52	隱藏/顯示任務窗格	F8
53	全屏	F11
54	SolidWorks幫助	H
55	隱藏盤旋零部件/實體	TAB
56	顯示盤旋零部件/實體	Shift+TAB
57	顯示所有隱藏的零部件/實體	Ctrl+ Shift+TAB
