proe家電設計:
proengineer(簡稱proe)自1988年由美國參數技術公司Parametric Technology Corporation推出以來,憑借著強大的3D功能已成為當今最普及的CAD/CAM軟件之一,集成了產品造型(零件)Part、曲面Surface、裝配Assembly,分析Analysis、工程圖Drawing、模具mold、加工Manufacturing等多種模塊于一體,廣泛應用于機械、電子、汽車、模具、工業設計等行業。
proe的應用可大大縮短產品開發周期,提升企業市場競爭力。近年來不少電動工具企業開始使用proe進行產品的設計、開發,但大多還停留在產品造型與零件簡單裝配上。本文以proe的多種模塊在電動曲線鋸CAD/CAM上的組合應用為例,介紹如何更好地綜合運用proe進行電動工具的設計、開發、模具制造及CNC加工等。
1、proe產品造型(零件)Part功能
運用proe后新建名為"fig-saw"的零件Part(圖1,本文proe以2001版為例),開始電動曲線鋸殼體的造型。proe的3D實體造型非常直觀,通過Ctrl組合鍵,可進行"縮放"、"旋轉"及"平移"等查看。整個殼體造型可先從3個缺省的基準平面Datum Plane開始,依次創建Create特征Feature如長成Pmtrusion、切除Cut等,再進行倒圓角Round、拔模Draft等。

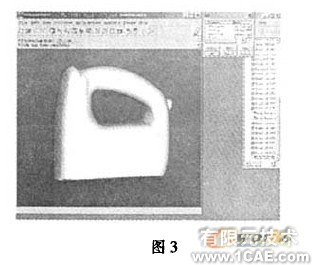

一般在作長成Protrusion之前,會先根據曲線鋸內部的電機及傳動尺寸作基準曲線Datum Curve,基準曲線Datum Curve有助于控制殼體造型的外形尺寸。在作圓角Round和拔模Draft時,一定要注意其先后順序,順序不一樣產生的效果也不一樣。有時順序不當,圓角Round或拔模Draft會很難生成。在造型過程中,有效使用替代Replace、偏距Offset、掃出Sweep,混成Blend等高級造型特征,對復雜造型很有幫助。對于手柄等曲面較復雜處,通過簡單的長成Protrusion、切除Cut、倒圓角Round等很難實現,proe提供了強大的曲面Surface造型功能,結合基準曲線Datum Curve和曲面Surface手柄造型變得很容易。3D實體造型的最后通過抽殼Shell就可以得到一定壁厚的電動曲線鋸殼體,曲線鋸殼體造型過程如圖2~4所示。對于曲面特征明顯的零件可以直接進行曲面Surface造型,最后通過作好的曲面來生成殼體。
2 proe裝配(組件)Assembly功能
新建名為"jig-saw"的裝配(組件)Assembly(圖5).proe裝配(組件)Assembly的建立有貼合Mate、對齊Align、定向Orient,插人Insert、坐標Coord Sys等,可根據不同零件特征選擇適當?shù)难b配方式。通過裝配零件間裝配關系一目了然,減少了設計過程的失誤。
在proe裝配中還可進行零件間的干涉檢查、數據分析以及機構仿真運動等。裝配中直接生成零件Create Component是個非常不錯的方法,可以利用裝配中已存在的線、面及位置關系等作基準來生成新零件。proe的著色功能非常強大,將裝配中的元件分別著色后就得到一個效果逼真的產品3D圖,圖6為著色后的電動曲線鋸3D效果圖。proe的3D效果圖可用作廣告宣傳、樣本制作及向客戶推廣等〔proe裝配(組件)Assembly經爆炸Explode后,可輕松得到產品的爆炸圖。利用proe的3D線圖及爆炸圖等來制作產品說明書是非常方便的,圖7為電動曲線鋸說明書用3D線圖。
3 proe2程圖Drawing功能
新建名為"jig-saw"的工程圖Drawing(圖8)oproe中工程圖的建立是根據前面所建的零件Part或裝配Assembly按投影關系直接生成成個視圖,并根據需要生成剖視圖、局部放大視圖等,尺寸及標注可自動生成,還可根據需要添加尺寸和標注等。與傳統的CAD工程圖軟件完全不一樣,proe先將頭腦中建立的物體模型在計算機上真實地表達出來,并在計算機上進行裝配檢查、分析、修改等;然后,根據3D圖直接生成所需的2D工程圖,設計過程更加直觀、全面,符合設計的需要。效率也會大大提高,省去從3D轉換為2D,再從2D恢復為3D的人工思維過程。在2D工程圖中加人3D立體視圖,會使看圖更直觀。圖9為電動曲線鋸左機殼工程圖。
proe的參數化設計,使得在零件Part或裝配Assembly中所作的尺寸修改,能自動地再生Regenerate。修改同樣可在工程圖Drawing及其它模塊中再生Regenerate。這種交互式數據修改給設計過程帶來極大方便。
