proe的電泵三維設計與機構仿真(二)

2. 2泵體的設計

    泵體包括吸水室、蝸殼和出水彎管3部分,其中蝸殼的三維造型尤為重要。蝸殼創建的大致步驟為:過基圓的圓心,用8個互成45。的平面切割室,隔舌位置處也要建立平面,分別以這幾個平面為草繪平面,作出蝸殼的斷面輪廓,再利用proe的掃面混合功能就可得到蝸室曲面。
    其他部分均可采用相同的方式構建,然后與吸水室和出水彎管共同構建出泵體模型,如圖4所示。

2. 3滑動軸承設計

    屏蔽泵一般采用滑動軸承,軸承設計是整個泵設計中的關鍵之一。考慮各方面的因素后,設計好的三維模型,如圖5所示。

2.4其他零件的三維模型

    其它零件結構大致上都為回轉類,只不過復雜性不同,主要應用旋轉(Revolve)建模法。

3機構仿真

3.1組件裝配

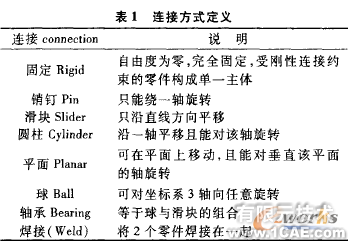

    在裝配模式下,選擇"插入(Insert )"-"7G件( Component"-"裝配( Assemble )"命令,進人元件放置(Component Placement)對話框,點擊對話框上部的連接(Connection)字段,展開連接界面,本研究提供了8種連接方式,如表1所示。

3.1.1屏蔽泵總組件

   首先新建一個屏蔽電泵總組件,從屏蔽電泵的運動原理來看,可以把支座、支架、泵殼體、法蘭、前后軸承座、泵體、軸承、定子等零件看作是不動的組件,并按此順序以固定(Rigid)方式--裝配進來。另外,由于為了易于在以后裝配傳動軸等零件,以及看清葉輪和電機在泵體內部進行旋轉的運動過程,最好將裝好的殼體、端蓋等組件進行半剖。

3.1.2轉子組件

    轉子組件是由傳動軸、轉子、葉輪等組成的子組件。由于葉輪是通過傳動軸上的鍵與傳動軸配合,在運動過程中是和傳動軸一起旋轉的,最好先把轉子和葉輪以固定的方式裝到傳動軸上,形成一個轉子組件。而轉子組件是在殼體里的軸承里作旋轉運動。因此,將其以銷釘(Pin 方式裝配到總組件當中。裝配渲染后的結果,如圖6所示。

3. 2. 1創建伺服電動機

    伺服電動機好比機構運動的動力源,只有定義它,機構才會動起來,因此只要將創建的伺服電動機的連接軸選取為轉子組件,裝配到泵總組件的銷釘接頭,并輸人轉速就可以了。

3.2.2創建運動學分析

    選取"機構(Mechanism )"-"分析(Analyses)"。建立運動分析,類型選取"運動學",然后輸人運動時間,單擊"運行",運動就開始了,如果上一步裝配錯誤或裝死了,機構就動不了了。

3.2.3進行千步檢查并保存結果

    選擇"機構"( Mechanism)"回放"( Playback )打開"回放"(Playbacks)對話框,單擊"保存"可將整個運動分析文件結果保存起來。還可將整個運動的動畫過程保存成電影格式文件。
    另外,還可以對某個點的運動軌跡或某個連接所受的力等進行測量。
