proe與CAD的圖樣轉化

2013-06-03  by:廣州有限元分析、培訓中心-1CAE.COM  來源:仿真在線

本文探討了proeNGINEER與MasterCAM、AutoCAD、UG之間圖樣相互轉換的途徑,闡述了圖樣轉換的可行性和實現過程。
徐偉 來源:PTC
關鍵字:proeNGINEER CAD/CAM軟件 圖樣相互轉換
1 引言

proeNGINEER、 AutoCAD、MasterCAM、Unigraphics(簡稱UG)是目前國內外機械制造業中應用較廣泛的CAD/CAM軟件。工程技術人員在具有相應許可的情況下,熟練掌握這四種軟件圖樣的相互轉換方法,對于提高設計、編程效率是大有益處的。

proeNGINEER是一套具有優秀的三維造型功能、強大的參數化設計和統一數據庫管理等特點的CAD/CAM軟件,而AutoCAD有完善的二維工程圖樣設計功能。因而,結合proeNGINEER的特點進行產品的三維參數化設計,利用AutoCAD強大的二維繪圖功能,進行圖樣的處理和方案保存,是一種可行而有效的方法。又如,MasterCAM在中小型模具制造企業中應用較普遍,但其CAD部分功能相對較弱,進行復雜曲面、實體造型時較困難。因而,可以結合proeNGINEER的特點進行產品的參數化實體設計,再導入MasterCAM中進行NC程序的編制。

    2 圖樣轉換可行性

IGES(Initial Graphics Exchange Specification)、DXF(Drawing eXchange File)圖形交換文件格式是proeNGINEER、MasterCAM、UG和AutoCAD都支持的文件格式,它們是具有專門格式的順序文件,可以用各種編輯軟件進行編輯,也可以用高級語言來讀寫。IGES、DXF文件在四種設計軟件中均具有操作簡易性和雙向性的特點,這使得proeNGINEER與MasterCAM、AutoCAD、UG之間圖樣的相互轉換成為可能。

    3 圖樣轉換的實現

    3.1 proeNGINEER與MasterCAM 3D圖樣轉換

    3.1.1 proeNGINEER圖樣導入MasterCAM實現過程

(1) 在proeNGINEER中打開要輸出的文檔。

(2) 單擊“File→Export→Model→IGES”,輸入文件名,然后單擊“√”,彈出“Export IGES”對話框(如圖1所示)。

(3) 在Export IGES對話框中進行相應參數設置,默認項“Surfaces”是將proeNGINEER的3D模型輸出為曲面數據;“Wireframe Edges”項僅輸出3D模型的邊界線;“Datum Curves and Points”項僅輸出3D模型上的點和曲線資料。利用“Quilts”按鈕選擇3D模型上的曲面,可以僅輸出含有該曲面的IGES數據。在完成相應參數設置后,單擊“Ok”,文件轉換完畢。

(4) 開啟MasterCAM,單擊“File→Converters→IGES→Read File”,打開上一步轉換生成的IGES文件,系統彈出“IGES Read Parameters”對話框(如圖2所示),在對話框中采用默認值或進行相應參數設置后,單擊“Ok”,即完成文檔導入。


圖1 輸出IGES格式文件對話框

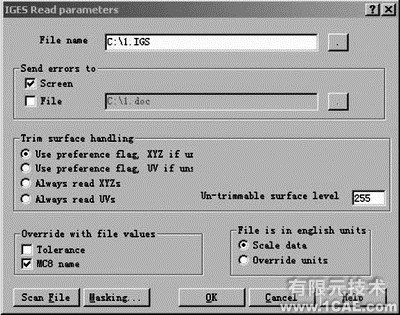

圖2 輸入IGES格式文件對話框

3.1.2 MasterCAM圖樣導入proeNGINEER實現過程

(1)在MasterCAM中打開要輸出的文檔。

(2)單擊“File→Converters→IGES→Write file”,輸入文件名,指定文件存放目錄,完成IGES格式文件的轉換。

    (3) 開啟proeNGINEER,單擊“File→Import→Creat New Model”,選擇上一步轉換生成的IGES文件,單擊“Ok”,系統彈出“Import New Model”對話框(圖3)。

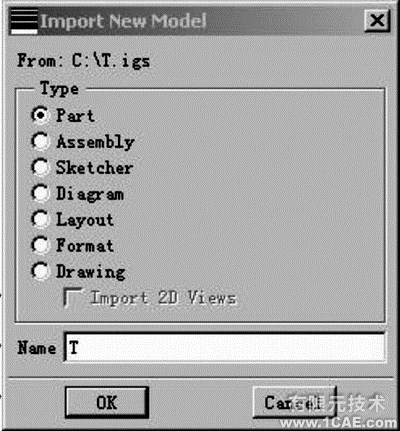

圖3 輸入新模型對話框

(4)在對話框中采用默認值或進行相應參數設置后,單擊“Ok→Close”,即完成了文檔導入。

    3.2 proeNGINEER與 AutoCAD工程圖樣轉換

    3.2.1 proeNGINEER圖樣導入AutoCAD實現過程

(1) 在proeNGINEER中打開要輸出的工程圖文檔。

(2)單擊“File→Export→Model→DXF”或“DWG”, 輸入文件名,然后單擊“√”,既完成了文件轉換。

(3)開啟AutoCAD2000(簡體中文版),單擊“文件→打開”,選擇上一步轉換生成的DXF或DWG文件,單擊“打開”,即完成了工程圖文檔導入。

    3.2.2 AutoCAD圖樣導入proeNGINEER實現過程

(1)在AutoCAD中,將要輸出的工程圖文檔存為DXF格式文檔。

(2)在proeNGINEER中新建一個工程圖文檔,然后,在工程圖中單擊“File→Import→Append To Model”,選擇上一步生成的DXF格式文檔,單擊“Ok→Yes”,完成工程圖文檔的導入。

    3.3  proeNGINEER與 UG 3D圖樣轉換

    3.3.1 proeNGINEER圖樣導入UG實現過程

    (1)在proeNGINEER中完成IGES格式文件的轉換(轉換方法前面已詳細介紹)。

    (2) 開啟UG軟件,單擊“File→Import”,完成圖樣的轉換。

    值得注意的是,當在NT平臺上將IGES文件轉換到UG軟件中時,有時會發生錯誤,錯誤的原因有很多,而IGES文件格式不對是最經常發生的錯誤原因,可用NOTEPAD 打開IGES 文件來進行判定。產生這種錯誤最根本的原因是該IGES文件是UNIX文件格式,與MS-DOS文本文件格式有差異。所以必須首先將UNIX格式的IGES文件轉換成MS-DOS文本文件格式,然后再導入UG軟件。轉換方法有以下三種: 其一是在UNIX環境下, 利用UNIX相應的命令,將UNIX格式的IGES文件轉換成MS-DOS文本文件格式;其二是在WINDOWS2000環境下,利用Write命令打開IGES文件,將其另存為MS-DOS文本文件格式;最后一種方法是在WINDOWS NT4.0環境下,利用ULTRAEDIT打開IGES文件,將其另存為MS-DOS文本文件格式。

    3.3.2 UG圖樣導入proeNGINEER實現過程

    (1)UG的3D圖樣可以被轉換為IGES格式文件,這個轉換過程可以在UG內部用“File→Export”進行操作;也可以在外部選擇“開始→程序→Unigraphics NX→Translators”來進行,但如果是在外部進行轉換,則不能選擇輸出文件的路徑, 因為外部轉換程序在運行時,根據變量HOMEDRIVE/HOMEPATH來決定輸出文件所在路徑。如你希望的輸出路徑為“H:\ug_parts”,必須定義HOMEDRIVE為“H:”,定義HOMEPATH為“\ug_parts”,如操作者沒有改變這兩個變量,則輸出的文件存入系統默認路徑。要改變這兩個變量的設置,可選擇“我的電腦-屬性-高級-環境變量”,在“環境變量”對話框中,選擇“新建”來設置或選擇編輯來修改。當重新執行轉換時(即重新選擇一次轉換程序),新變量才起作用。

    (2)將IGES文檔導入proeNGINEER軟件的方法前面已有詳細講述。

    實踐證明,在具有相應許可的情況下,熟練掌握運用proeNGINEER與MasterCAM、AutoCAD、UG之間圖樣的相互轉換,對于提高設計、編程效率是大有益處的。
