proe中繼承特征和族表共享

2013-05-27 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

proengineer 提供許多工具,它們支持在個人或設計團隊之間共享數據。本文說明一種方法,此方法既可共享模型,也可保護某些可能因過于重要而不能共享的設計,此外還能保持與原始設計模型的后續相關性。

來源:e-works
關鍵字:proengineer 設計 模型

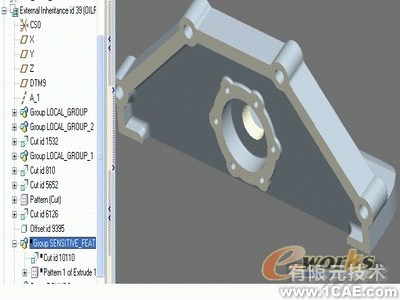

假設您有一個需要與他人(如客戶或供應商)共享的模型,但您想關閉一些特征,以便保護設計內容。您可以保存此模型的副本,并刪除敏感的特征,然后將該模型發送給要共享的人。您也可以直接隱含所有敏感的特征,然后創建并發送 STEP 或 IGES 文件。這些都是很有效的方法,但它們都不能保持與原始模型的相關性。(圖 1)

proe中繼承特征和族表共享proe產品設計圖圖片1

相關性很重要,因?yàn)樵谠O(shè)計過程的早期經常會更改設計。如果使用上面這些方法,則每次更改設計時,都必須使用導出技術創建新的模型,并將其發送給團隊中的不同成員,或者必須為每一處更改創建新的重復模型。雖然這樣做對于更改方算不上什么大麻煩,但如果接收方已在設計中使用了原始模型,并且每次更改設計時都會產生一個新模型,則會給其造成混亂。

更好的過程(能保持相關性)是,聯合使用繼承特征和族表來完成此任務。

繼承特征提供單向的相關性傳播,可將幾何和特征數據從參照零件傳播到目標零件。即使參照零件不在進程中,創建的目標零件也是功能完備的。使用繼承特征可創建現有模型的各種變體。繼承特征剛開始時的所有幾何和數據均與衍生它的參照零件相同。

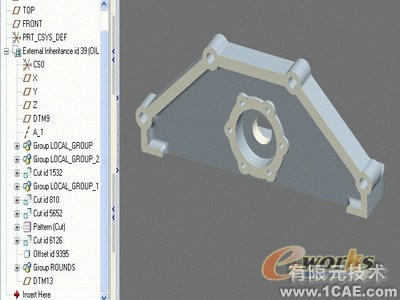

僅依靠繼承特征并不足以完成此任務。將新的模型(繼承的模型)傳遞給原定的一方只是實現了我們的一半目標。這將提供所需的單向相關性,但由于繼承特征本質上會傳播“所有”特征信息,因此,接收方完全能夠恢復敏感的信息。族表能夠解決這個問題。(圖 2)

proe中繼承特征和族表共享proe產品設計圖圖片2

分頁

我們將使用族表實例作為篩選器,以便從設計模型中完全刪除特征:

在設計模型中,創建設計的一個族表實例,并為其指定自己喜歡的名稱。

將您希望阻止共享的所有特征添加到此實例中。

在表編輯器中將這些特征切換為“否”。

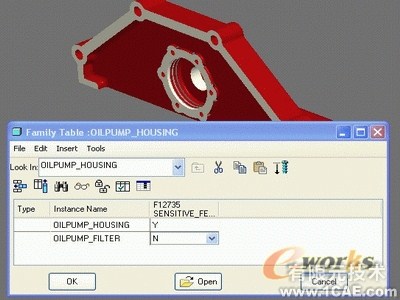

現在,當打開此實例時,它會變得好像這些特征從不存在一樣。(圖 3)

proe中繼承特征和族表共享proe產品設計圖圖片3

現在,我們可以創建族表實例的繼承特征,而且其他人將無法訪問敏感的設計特征。此方法還保持了所要的單向相關性,因此,對原始模型所做的任何設計更改將自動反映在實例中。繼承特征的本質確保了實例會自動保持它與新創建的共享模型的相關性。(圖 4)
