proe在3D零件圖上標注(二)

2013-07-08 by:廣州CAD:proe設計培訓中心來源:仿真在線

proe 3D零件設計:

三、組件的公差標注

1.裝配尺寸的分類

    在proeNGINEER中,組件的裝配尺寸可分為驅動尺寸和從動尺寸。驅動尺寸是指保存在模型自身中的尺寸,也就是設計者直接定義的尺寸;從動尺寸是指沒有直接定義但是可以增加的特定尺寸。由于受proeNGINEER軟件的限制,有些尺寸無法直接定義,但是對于裝配體必不可少,必須增加該尺寸,如變速箱總成的輸入、輸出軸的軸線間距。
    裝配驅動尺寸和零件模型的尺寸類似,添加公差的方法也相同,因此不再重復,下面介紹裝配從動尺寸的定義即其公差的標注方法。

2,從動尺寸的定義

    (1)單擊菜牟欄中【插入】/【模型基準】/【注釋】命令,系統彈出"注釋特征"對話框,選擇【添加】/【從動尺寸】/【確定】按鈕。
    (2)系統提示選取基準平面,然后選取需要定義的兩個元素,并點擊中鍵放置從動尺寸。
    (3)在"注釋特征"對話框中點擊【編輯】命令,指定尺寸公差的形式和公差數值,具體操作步驟見圖3(圖中編輯尺寸步驟省略)。

proe在3D零件圖上標注(二)proe圖片圖片1

3.從動尺寸形位(幾何)奮差的標注

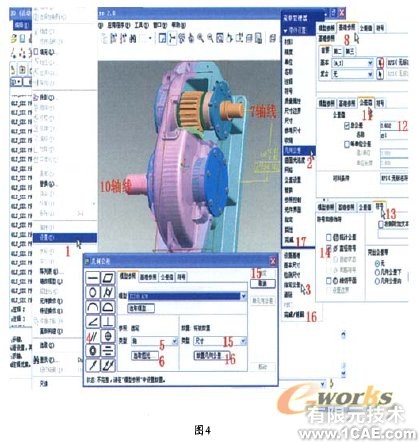

從動尺寸公差的標注方法與零件的公差標注方法相同,采用【編輯】/【設置】的方法標注,步驟如圖4所示。

proe在3D零件圖上標注(二)proe設計案例圖片2

通過比較可知:這兩種形位公差的標注方法各有優缺點。在【插入】/【模型基準】/【注釋】的方法中,添加的注釋在模型樹中可見,修改比較方便,但是無法實現參考基準的設置,需要另外設置參考基準;而【編輯】/【設置】的方法則相反。
