proe逆向工程三維模型應用實例析(二)

2013-07-05  by:廣州CAD:proe設計培訓中心  來源:仿真在線

proe逆向工程 :

然后創建圍側面,為了觀查方便,我先把頂面的隱藏了,后面的步驟也是這樣,就不作特別說明了。因為側面的變化比較快,所以要適當在中間的部分添加一些控制截面。如下圖的兩個截面就是新添加的,詳細的添加方法看part,同樣用restyle的交線作參考側面用單一圓弧構成。


    可以看到側面的圓弧的變化比較大并且沒有簡單的規律,所以只好放棄用可變掃出的方法改用混成,為此我們要作出如下圖的連線。


    線作好了,面就簡單了


    而對于底部的側面,就可以用restyle下的指令用一條軌跡和一個截面來掃出

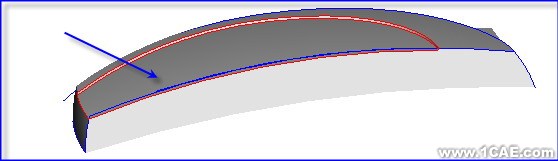

    然后就是延伸,合并,大體外形就出來了


    Offset做級差面

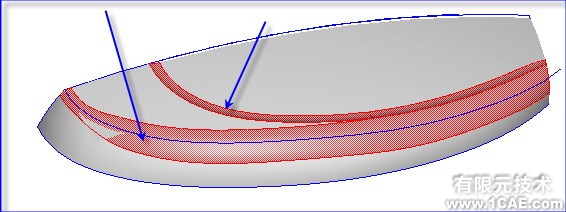

下面的圓角沒啥特殊的,注意控制的是大小

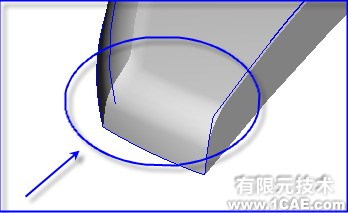

    這個圓角一倒,是不是覺得神似了

    完成這一步,實際上這模型的主要難題都解決了,剩下的工作就類似于體力勞動了,這里我也不再累述了,自己研究研究part就好。

    等基本外形完成后,你應該進行一下偏差分析,這一步可以借助第三方軟件或在proe中用截面線來進行。對于偏差太大的地方通過調整構造線來進行,必要時候添加額外的輔助線。但是切記,簡單就是好的,一般的產品曲面都是比較規則和簡單的。
