proeNGINEER在機械專業教學中的應用與實踐

2013-05-16 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

黃曉峰來源:萬方數據
關鍵字:MNGINEER 三維設計能力
將proeNGINEER三維技術應用到機械類課程教學及實踐性環節,建立三維模型,進行虛擬裝配、三維動畫演示和運動特性分析,可以顯著提高學生的學習興趣,激發學生的創新意識,全面提高學生的三維設計能力。

計算機和先進制造技術的高速發展.使得三維數字化設計技術成為產品設計和加工制造的核心內容,各種數控加工機械以及相關三維設計軟件已經得到越來越廣泛的應用。高等教育教學改革應該使學生的知識結構與技術發展相適應。因此在教學實踐中。找到一種既具有先進性,又體現創新性的手段.培養和提高學生的三維設計能力是目前的迫切任務。

proeNGINEER是美國參數技術公的產品。該軟件采用單一數據庫、參數化、基于特征、全相關的概念。改變了機械CAD/CAE/CAM的傳統觀念.這種全新的概念已成為當今世界機械CAD,CAE/CAM領域的新標準。將現代化的proeNGINEER三維技術應用到在機械專業課的教學中?？梢越鉀Q傳統教學存在的很多不足。對學生創新能力和設計能力的培養具有童要的作用。近年來,筆者在機械專業本科教學中,結合我校機械專業的特點,以proengineer作為支撐軟件,研究在教育教學活動努力把提高學生的現代設計能力當作主要教學目標,調動一切可能的方式和手段。使教師和學生的三維設計能力都得到有效的提高。

一、傳統的教學模式存在的主要問題

1.缺乏空間想象力。傳統的教學方法,教師借助于黑板、掛圖、模型對學生傳授知識。展現的圖形是靜態的,邊講、邊畫。速度較慢,而且對于圖形的演變或機構的工作過程無法全部直觀化,教師很難用語言形象地表達出來,影響了學生學習機械類課程的興趣。

2.缺少工藝實踐能力。如在機械設計課程設計中。由于學生對減速器的設計、制造、安裝、調試、使用和維護等工藝過程缺乏實際的感性認識.致使對大量的工藝問題缺乏認真的考慮.不能把零件必須具備的良好工藝要求貫穿于設計過程中。

3.缺乏創新意識。在以往的二維設計中.由于學生缺乏實際經驗.往往要進行多次的修改。結構變動較大時則不得不重新設計,繪圖的工作量較大。學生的認識始終停留在二維圖紙上.并不能很好地了解結構設計對整機性能的影響以及單個零件與整機之問的關聯關系,再加上缺乏直觀的認識和理解,往往對于結構設計是否合理也不得而知.難以激發學生更高一級思維和創造欲望。也不能最大限度地提高學生的實際設計能力和創造性設計能力。

二、努力搞好教學改革。加強學生三維設計能力的培養

(1)建立三維設計能力培養模式

為使提高學生的三維設計能力和整個課程體系相融合。符合學習認知規律.并對學生完成模仿實物——模擬性設計——工程性設計——創新性設計的全過程培養.在學生不同的學習階段.應針對性地安排不同的教學內容.以循序漸進地達到不同的培養目標。在一年級學生開設的機械制圖課程中插入M工程軟件的教學。有助于學生對各部分知識的掌握以及對平面圖形與三維實體之間關系的理解。在機械制圖的學習階段.學生普遍感到比較困難的問題是.如何將實體在大腦中成像以及對工程知識的理解。利用proeNGINEER的實體造型和編輯功能.可以幫助學生形象直觀地理解工程制圖教學相貫線等難點。只需要造型出兩個相交的實體,就可以利用proeNGINEER軟件.通過改變實體的大小。動態地看到隨著實體大小的改變.相貫線所發生的相應改變.這樣就可以使學生很快理解和掌握面、體、截交相貫的投影概念,使學生的想象能力和思維轉換能力顯著增強。實體模型使學生能夠更直觀地進入真實的三維工程實際中.從感性上理解了三維設計的初建模方法。同時也架起了投影與實體之間的橋梁.增強了學生對所學知識的理解和掌握,培養了學生思維、想象、創造構形的能力。實踐表明,學生的空間想象力大大增強.對教學內容的掌握更加快捷順利,教學效果十分顯著。另外在大三根據要求開設了proe的專業模塊,如鈑金、模具、曲面等高級模塊的選修課。使學生的專業技能得到更大的提高。

(2)注重在實踐性教學環節中應用proe工程軟件

加強實踐是環節是培養應用性人才的關鍵.主要包括:課程設計、專業綜合實驗、畢業設計等。其中課程設計是培養學生實踐和設計能力的重要教學環節。在減速器設計、夾具設計、模具設計、數控技術等課程設計中在給定設計目的后。首先要求學生擬定設計方案,并進行零件的設計計算和相關尺寸的確定.然后利用proeNGINEER三維設計軟件對設計的零件造型,再進行三維裝配干涉檢驗等。若發現問題。重新修改三維模型。設計出的新的產品結構上是否可行。相互配合的零件間尺寸是否合理.運動能否實現,均能非常直觀地呈現在學生面前。學生可以利用proe的自頂向下的設計方式和其強大的參數化功能,完成各零件的設計和裝配。在對某些結構進行校核和修改時,只需修改零件的某個參數的數值即可完成整體修改,而且整個結構可以非常直觀地顯現出來。此外。學生還可以應用proe的機械運動功能,直觀地觀察各零件的運動狀態。整個設計過程與學生的認知規律更加相符合。使學生從感性和理性上能夠更加深入地理解設計的內涵.能夠更好地增強學生的設計想象力。三維設計不僅能夠使學生直觀地看到自己的設計成果.增強學生的成就感。而且能夠大大激發學生的學習興趣和主動性。學生在完成三維設計后,在工程圖模塊中通過三維轉二維。生成裝配體或三維零件的基本視圖和完整的尺寸標注。這樣,就可以大大提高設計速度,讓學生對自己設計的結構一目了然.對三維設計與二維工程圖之間關系的理解會得到進一步的加深。實踐證明采用三維設計的學生與其他采用二維設計的學生相比。設計效率和設計質量遠遠高于其他學生,主動性和設計的興趣也遠遠高于其他學生。使學生切實體會到一種全新的設計方法和工作樂趣.激發出強烈的學習愿望,從而強化了學生的創新興趣和創新意識。

proeNGINEER在機械專業教學中的應用與實踐proe相關圖片圖片1

圖一減速器設計圖二模具設計

(3)強調在理論教學中應用proeNGINEER軟件

將proeNGINEER的三維技術融入機械類課程的授課,是一種新的教學理念同時也激發了學習三維軟件的興趣。機械原理課程中的各種機械傳動,如平面連桿機構、凸輪機構、直齒圓柱齒輪機構、間隙運動機構、組合機構等。機械設計中各種聯接、帶傳動、鏈傳動、齒輪傳動、蝸桿傳動、螺旋傳動、離合器、軸及滾動、滑動軸承等。在proeNGINEER中可以方便地設計出所見即所得的三維實體產品模型.再利用proeNGINEER提供的組件模塊實現模型的組裝,按照一定的約束條件或連接方式,將各零件組織成一個整體,便完成了一個完整機構的組裝,輕松實現零件模型的虛擬裝配。對于缺少生產現場實踐的操作環節。不了解整機的裝配工藝,又不具備完善的空間想象力的學生來說.這確實是一種切實可行的設計模式,從而幫助學生理解機械設計過程。提高學生的結構設計能力。各種零件實體可以用鼠標任意拾取并進行操縱如縮放、旋轉等。以便從不同角度進行觀察,并且還可以進入到零件內部(如箱體類零件)去觀看,以便進一步理解零件的內部結構和動態特征。利用proeNGINEER裝配檢查.還可以避免以往設計中容易產生的碰撞等不合理結構,使三維模型的設計更趨完美。教學時可以在本模塊中給學生演示裝配各種機構的過程。還可將裝配到一起的零部件分別移開生成裝配爆炸圖。使學生可以更好地對裝配結構和裝配關系進行分析和觀察。還可以利用proeNGINEER的提供的動態仿真功能將典型機構作三維動畫演示,十分有效地解決學生對各類機構的空間構成及其運動的認識問題。通過人機交互方式.修改機構的運動方式和運動參數,使學生進一步理解機構運動的原理。能夠有效地分析機構運動過程中的運動特性和規律。在實驗時進行機構運動仿真,從中得出所分析的位移、速度、加速度及力的準確的理論數據和特性曲線,并和機構實測數據進行比較,分析異同點。

proeNGINEER在機械專業教學中的應用與實踐proe相關圖片圖片2

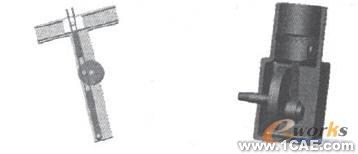

圖三牛頭刨床機構圖四曲柄滑塊機構
(4)營造學習proe的良好環境

應用proeNGINEER進行教學.可以顯著增強學生的創新思維能力,培養和激發起學生強烈的創新興趣和創新意識。用proeNGINEER系統進行機械設計,可從根本上改變過去手工繪圖,憑圖紙組織整個設計過程的方式,設計構思的表達由二維圖紙演變成能用計算機模擬顯示三維實體模型的虛擬設計方式.實現了產品三維建模、裝配設計、動態仿真、干涉檢查等功能的綜合應用,提高了機械設計的準確性,縮短了設計周期,減少了設計差錯.使學生在學習階段就能不斷了解新技術,為將來走向社會打下良好的基礎,培養了學生的創作熱情,也為學生自行設計某一新產品提供了很大的創作空間。為了充分發揮學生的主動性和創造性。形成良好的自主學習氛圍,我們成立了興趣小組,并和企業合作參與產品設計,先后設計出彩瓦機、輪碾機等。同時參加了全球PTC大賽,讓學生發揮想象力、創造力。設計出海、陸、空三棲軍事飛行器.可裝配機械人等。通過運動仿真,當這些作品栩栩如生地呈現在顯示屏上時,學生就會有一種強烈的成就感。既鍛煉了動手能力.又培養了團隊合作精神,創新興趣和創新意識得到積極體現。通過這樣的教學。學生的創新能力有了顯著提高.充分展示了學生的創新才能。

三、結論

為了使學生具有不同崗位的競爭力。提高學生的綜合素質及其創造力.將三維設計作為機械專業本科生全過程培養的改革實踐表明,這樣的改革更有利于學生對相關課程內的理解和掌握,有利于提高學生實際t程設計能力,有利于培養學生的創新意識。有利于提高學生就業的競爭能力。
