proengineer 入門教程(基準軸與跟創建孔)

2013-07-03  by:廣州CAD:proe設計培訓中心  來源:仿真在線

 proe剖面
ENGINE_COMPLETE.ASM 與您創建的組件有兩點不同:首先,有一個已為您預先創建的“剖面”,將使用該剖面來創建繪圖。
“剖面”(Cross Sections) 允許您定義零件或組件的剖面視圖。
任務 4-2: 在 ENGINE_COMPLETE 組件中檢查剖面。
 1.從主工具欄中啟動“視圖管理器”(View Manager)
   選取“剖截面”(Xsec) 選項卡,并雙擊 A 查看剖面。
   在“視圖管理器”(View Manager) 對話框中單擊“顯示”(Display)>“可見性”(Visibility)。



   2.雙擊“無剖面”(No Cross Section)。

proe分解狀態
ENGINE_COMPLETE.ASM 與您創建的組件有兩點不同:第二個不同之處在于,有一個已為您預先創建的“分解狀態”(Explode State)。創建繪圖時也將使用該分解狀態。
“分解狀態”(Explode States) 允許您定義組件的分解視圖。
任務 4-3:檢查 ENGINE_COMPLETE 組件中的分解狀態。
 1.從“視圖管理器”(View Manager) 對話框選取“分解”(Explode) 選項卡。

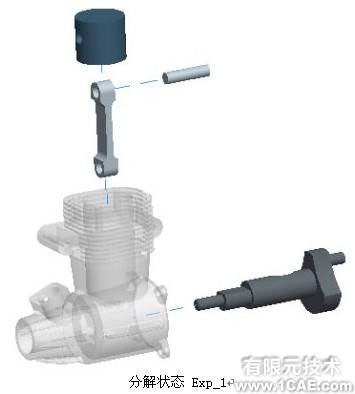

   雙擊 Exp_1 查看分解狀態。
   在“視圖管理器”(View Manager) 對話框中右鍵單擊并取消選中“分解”(Explode)。
   在“視圖管理器”(View Manager) 對話框中單擊“關閉”(Close)。


proe創建繪圖
“繪圖”(Drawing) 允許您將零件或組件模型的 2D 和 3D 視圖放置在 2D 繪圖頁面用于加工。
您可以使用“繪圖模板”(Drawing Template) 迅速創建繪圖?！袄L圖模板”(Drawing Template) 有預配置的視圖位置,并可包含帶有標題塊的格式。
本練習中使用的模板可以用于各種不同的組件,而結果類似。
任務 4-4: 使用模板創建 ENGINE_COMPLETE 組件的繪圖。
 1.單擊“文件”(File)>“關閉窗口”(Close Window)。
 2.單擊“新建”(New)并選取“繪圖”(Drawing) 作為“類型”(Type)。
   輸入 ENGINE_COMPONENTS 作為“名稱”(Name),然后按 ENTER。
   請注意,ENGINE_COMPLETE.ASM 被用作“缺省模型”(Default Model),而 drawing_template 是當前使用的模板。
   在“新建繪圖”(New Drawing) 對話框中單擊“確定”(OK)。
 3.輸入?yún)?shù)信息創建繪圖,如下圖所示:
   在系統提示時鍵入您的名字,然后按 ENTER。

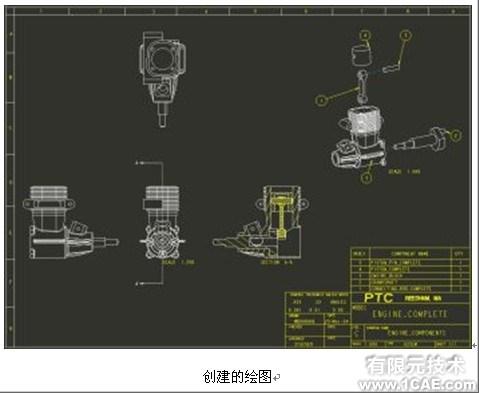

   新繪圖被創建,它使用模板來放置 4 個等角視圖,一個分解視圖、一個標題欄以及一個材料清單。
   雙擊在您的名字右邊的標題塊中的日期單元格并輸入 &todays_date。
   單擊“注釋屬性”(Note Properties) 對話框中的“確定”(OK)。

&todays_date 語法使用系統參數顯示日期。



proe創建繪圖
除了可使用“繪圖模板”(Drawing Template) 外,您還可手動將視圖置于繪圖頁面中。首先,放置一個“普通”(General) 視圖?？稍谌我夥较蛏戏胖谩捌胀ā?General) 視圖。
任務 4-5: 添加第二個頁面并創建 CONNECTING_ROD 視圖。
1.選取繪圖背景,右鍵單擊并選取“屬性”(Properties)。
   單擊菜單管理器(屏幕右側)中的“繪圖模型”(Drawing Models)>“添加模型”(Add Model)。
   選取 CONNECTING_ROD_COMPLETE.PRT 并單擊“打開”(Open)。
2.在主菜單中單擊“插入”(Insert)>“頁面”(Sheet),在繪圖中添加第二頁面。
   在系統提示時鍵入您的名字,然后按 ENTER。

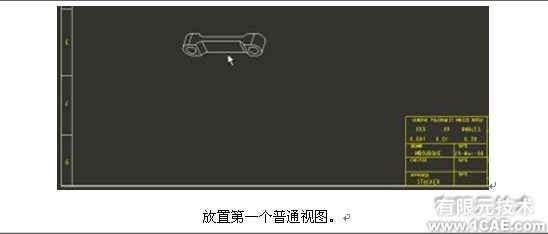

3.右鍵單擊,選取“插入普通視圖”(Insert General View)。
   如下圖所示,選取一個位置來放置視圖。


4.從“繪圖視圖”(Drawing View) 對話框中選取 FRONT 作為“模型視圖名稱”。
   在“繪圖視圖”(Drawing View) 對話框中單擊“確定”(OK)。
5.雙擊屏幕左下角的“比例”(SCALE) 值。
   鍵入 5,然后按 ENTER。

proe創建繪圖
一旦放置了普通視圖,您即可創建其它視圖,如投影視圖。
任務 4-6: 放置一個 CONNECTING_ROD 的投影視圖。

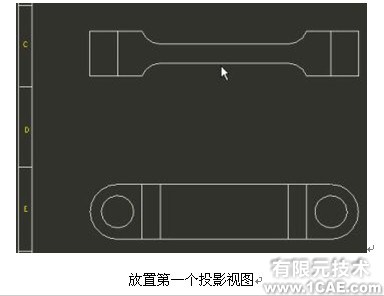

1.創建投影視圖,如下圖所示:
   選取前面的 FRONT 視圖,以便視圖輪廓以紅色加亮。
   右鍵單擊并選取“插入投影視圖”(Insert Projection View)。
   在第一個視圖上方選取一個位置,如圖所示。

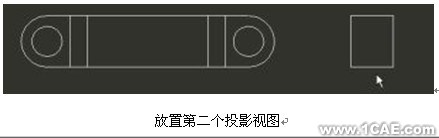

2.創建另一個投影視圖,如下圖所示:
   選取 FRONT 視圖,以便視圖輪廓以紅色加亮。
   右鍵單擊并選取“插入投影視圖”(Insert Projection View)。
   在第一個視圖右邊選取一個位置,如圖所示。



proe創建繪圖
普通視圖可以在 2D 或 3D 方向上放置。

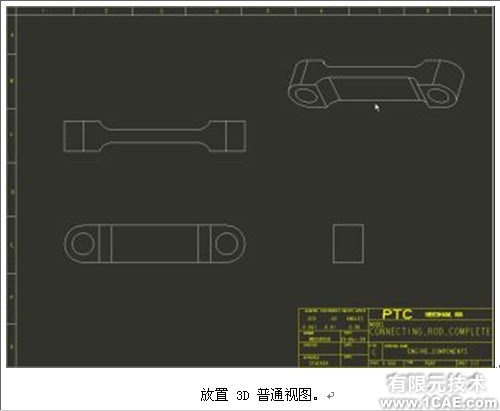

任務 4-7: 放置一個 CONNECTING_ROD 的 3D 普通視圖。
1.單擊背景,取消選取當前視圖。
2.右鍵單擊并選取“插入普通視圖”(Insert General View)。
   如下圖所示,選取一個位置來放置視圖。
   在“繪圖視圖”(Drawing View) 對話框中單擊“確定”(OK)。
   右鍵單擊并取消選中“鎖定視圖移動”(Lock View Movement)。
   根據需要,選取然后將視圖拖動到顯示的位置。
