基于特征
proeNGINEER Wildfire 3.0 模型是通過一系列特征來構建的。每個特征均構建于前一個特征之上,且一次只創建模型的一個特征。單個的特征可能很簡單,但結合起來可以形成復雜的零件和組件。
下圖顯示了連接焊條創建過程中的各個階段:
   1.拉伸特征形成模型的整個形狀和尺寸。
   2.附加的拉伸特征在模型的頂部和底部創建。
   3.孔特征在模型的頂部和底部創建。
   4.倒圓角特征在模型的頂部和底部創建。
                                                proengineer入門教程(三)proe技術圖片1

參數化
proeNGINEER Wildfire 3.0 模型是使用尺寸值來驅動的。如果特征的尺寸發生了更改,則該實體特征也會隨之更新。此更改隨后會自動傳播到模型的其余特征中,從而更新整個零件。
父項/子項關系
父項/子項關系提供了一種將設計意圖捕獲到模型中的有效方式。父項/子項關系是于建模過程中在特征間自然創建的。創建特征時,被參照的現有特征成為新特征的父項。而且,如果父特征更新了,子特征也會自動隨之相應地進行更新。
下圖中,PISTON 模型的高度為 18.5,并帶有一個從頂部曲面標注的尺寸為 8 的孔。隨后高度尺寸將被修改為 24,模型將再生以更新其特征。請注意,孔與模型主體之間的父項/子項關系將迫使孔向上移動以保持其尺寸為 8。

行為(以頂部曲面作為參照的孔)是構建于此模型中的設計意圖的一個示例。孔也可將底部曲面作為參照,這樣一來,當修改模型高度時,會產生不同的效果。
相關和以模型為中心

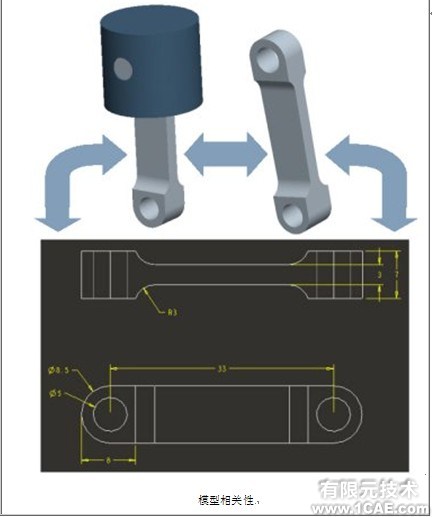

如果在 proeNGINEER Wildfire 3.0 中更改了某個零件模型,則參照該模型的所有組件或繪圖都將自動更新。此行為稱為相關性。反之亦然,如果繪圖中的某個模型尺寸進行了更新,則使用該模型尺寸的零件模型和組件也將進行更新。
零件模型是設計信息的中心源。一旦創建了零件模型,即可將其:
放置在組件中 - 依元件的裝配方式而定,元件可以是靜止的或作為機構移動。
用于創建一個繪圖 - 模型的 2D 視圖可以快速被放置在繪圖頁面中,尺寸也可以自動顯示。

proengineer入門教程(三)proe技術圖片2
