proengineer 入門教程(相切線和動態裁剪與跟蹤現有的幾何)

2013-07-03  by:廣州CAD:proe設計培訓中心  來源:仿真在線

相切線和動態裁剪
2 相切線使您可以輕松地草繪與兩個圖元相切的直線。
動態裁剪工具使您可以去除草繪圖元中不需要的部分。拖動一條手劃曲線穿過草繪,則任何與它相交的圖元都將被刪除。
 任務 2-16: 繼續 CONNECTING_ROD 的橢圓草繪。

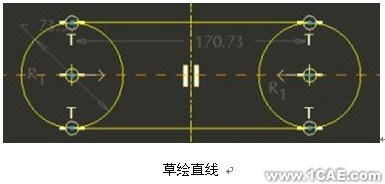

1.繼續完成草繪,如下圖所示。
   在草繪器工具欄中單擊“線類型”(Line Types) 快捷方式上的黑色箭頭,然后選取“2 相切線”(2-Tangent Line)。
   允許光標捕捉到圓,如下圖所示草繪兩條水平直線。

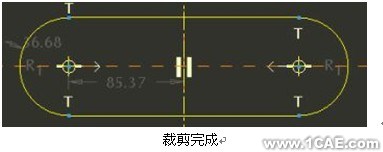

2.從草繪器工具欄中單擊“動態裁剪”(Dynamic Trim) 。
   將光標放置在任一個圓內。
   單擊并按住鼠標左鍵,然后拖動手劃曲線穿過內弧以將其去除(任何與它相交的圖元都將被刪除)。


 單擊“撤消”(Undo),并根據需要再次使用“動態裁剪”(Dynamic Trim)。

任務 2-17: 完成草繪并創建一個對稱拉伸。

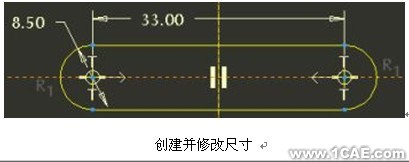

1.標注草繪,如下圖所示。
   從草繪器工具欄中單擊“尺寸”(Dimension)。
   選取每一個弧的中心并在草繪上方單擊鼠標中鍵,放置水平尺寸。
   雙擊左側弧,然后在草繪左側單擊鼠標中鍵放置直徑尺寸。
   單擊鼠標中鍵可停止草繪,并允許對項目進行選取。
   雙擊直徑尺寸,輸入 8.5,然后按 ENTER。
   雙擊長度尺寸,輸入 33,然后按 ENTER。

2.在草繪器工具欄中單擊“完成草繪”(Complete Sketch)。
3.單擊主工具欄中的“保存的視圖列表”(Saved View List),然后選擇“標準方向”(Standard Orientation)。
4.從主工具欄中單擊“基準平面”(Datum Planes),顯示基準平面。

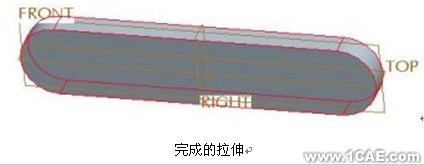

5.保持草繪處于被選取狀態,創建拉伸特征,如圖所示:
   從特征工具欄中啟動“拉伸工具”(Extrude Tool)。
   在操控板中單擊“深度選項”(Depth Options) 快捷方式上的黑色箭頭,并選取“雙側”(Both Sides)。
   將深度控制柄拖動到 3 處。
   單擊操控板中的“完成特征”(Complete Feature)。

您可以使用“從邊創建圖元”(Entity from Edge) 工具來跟蹤現有幾何。創建的圖元將捕捉到現有幾何,而無需使用尺寸。
任務 2-18: 通過跟蹤現有的幾何開始創建第二個草繪。
1.從特征工具欄中啟動“草繪工具”(Sketch Tool)。
   從“草繪”(Sketch) 對話框中單擊“使用先前的”(Use Previous)。
2.如下圖所示進行草繪:
   從主工具欄中單擊“基準平面”(Datum Planes),不顯示基準平面。
   從主工具欄中單擊“無隱藏線”(No Hidden)。
   從草繪器工具欄中單擊“從邊創建圖元”(Entity from Edge)。
   選取圓弧及兩條直邊,如下圖所示。
   在“類型”(Type) 對話框中單擊“關閉”(Close)。

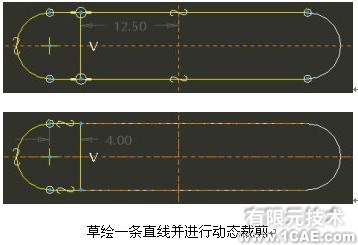

任務 2-19:通過草繪直線和裁剪繼續草繪。
1.從草繪器工具欄的線型快捷選項中,單擊“直線”(Line)。
   草繪一條垂直線捕捉到現有直線,如下圖中的上部所示。
   單擊鼠標中鍵停止草繪。
   從草繪器工具欄中單擊“動態裁剪”(Dynamic Trim) 。
   單擊并拖動,草繪一條手劃曲線以去除不需要的水平直線線段,如下圖中的底部所示。
   先暫時忽略任何尺寸值。


 任務 2-20: 標注并完成草繪。
1.在草繪器工具欄中單擊“尺寸”(Dimension)。
   選取圓弧及垂直線,然后單擊鼠標中鍵放置尺寸。
   單擊鼠標中鍵可停止草繪,并允許對項目進行選取。
   雙擊尺寸值,輸入 8,然后按 ENTER。

2.在草繪器工具欄中單擊“完成草繪”(Complete Sketch)。
3.單擊主工具欄中的“保存的視圖列表”(Saved View List),然后選擇“標準方向”(Standard Orientation)。
4.從主工具欄中單擊“著色”(Shading)。

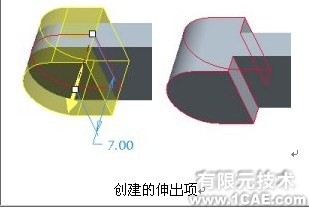

任務 2-21: 創建一個拉伸形成模型的放大端點。
1.保持草繪處于選取狀態,從特征工具欄啟動拉伸工具(Extrude Tool)。
   在操控板中單擊“深度選項”(Depth Options) 快捷方式  上的黑色箭頭,并選取“雙側”(Both Sides)。
   將深度控制柄拖動到 7 處。
   單擊操控板中的“完成特征”(Complete Feature)。

                 您也可以用鼠標右鍵單擊深度控制柄并選取需要的深度選項。
