proengineer入門教程(五)

2013-07-02  by:廣州CAD:proe設計培訓中心  來源:仿真在線

模型方向命令
旋轉:在屏幕上旋轉模型。
平移:在屏幕上移動模型。
縮放:朝靠近或遠離您的方向移動模型。
標準方向:作為查看模型的熟悉起始點的方向。
任務 1-2: 在 ENGINE_BLOCK 上練習使用“旋轉”(Spin)、“平移”(Pan)和“縮放”(Zoom) 操作。
  1.要旋轉模型,按住鼠標中鍵并朝不同方向移動鼠標。
  2.從主工具欄(屏幕頂部)中單擊“保存的視圖列表”(Saved View List)  。
    選取“標準方向”(Standard Orientation)。
  3.在模型上放大和縮小。
    將鼠標光標放置在模型上需要查看的區域。
    按 CTRL,按住鼠標中鍵,使鼠標朝靠近您的方向移動以放大。
    按 CTRL,按住鼠標中鍵,使鼠標朝遠離您的方向移動以縮小。

光標的位置決定縮放的目標區域。
  4.如果使用的是滾輪鼠標,請通過滾動滾輪進行縮放:
    朝靠近您的方向滾動鼠標滾輪以放大(不用使用 CTRL 鍵)。
    朝遠離您的方向滾動鼠標滾輪以縮小。
  5.從主工具欄中單擊“保存的視圖列表”(Saved View List)  。
    選取“左”(LEFT)。
  6.圍繞屏幕平移模型:
    按 SHIFT,再按住鼠標中鍵,并朝不同方向移動鼠標。
  7.從主工具欄中單擊“保存的視圖列表”(Saved View List)  。
    選取“標準方向”(Standard Orientation)。

您可以按 CTRL + D 作為“標準方向”(Standard Orientation) 的快捷鍵。


使用鼠標選取
將鼠標移動到某個特征上以加亮它。單擊鼠標左鍵進行選取。以藍綠色(淡藍色)加亮的項目表示它已被預選取。以紅色加亮的項目表示該項目被選中。特征被選中后,該特征的邊或曲面將會加亮且可被選取。
任務 1-3: 選取安裝凸緣。

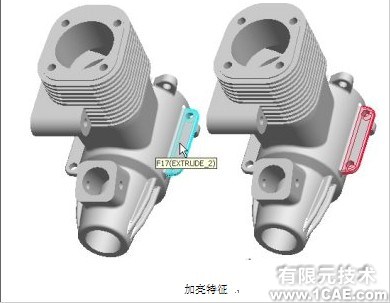

  1.加亮并選取下圖中顯示的特征:
    將光標放置在特征 EXTRUDE_2 上,使它以藍綠色加亮。
    單擊特征 EXTRUDE_2 進行選取,使它以紅色加亮。

           放大可以使選取更簡單。

加亮特征
  2.單擊背景以取消選取特征。
  3.再次加亮并選取 EXTRUDE_2。
    使特征保持被選取狀態,然后繼續
