搜索Creo2.0產品設計案例---瓶子造型
2017-01-24 by:CAE仿真在線 來源:互聯網
因?yàn)榘l(fā)現最近學生去面試的時候,很多工廠已經用CREO版本的。雖然說內容上與PROE5.0的區別不大,但是界面改變比較大,鑒于此,會陸續推出creo版本的一些建模案例,幫助大家更好的熟悉creo版本。
隨意百度了下,看到了這個酒瓶,適合做陣列練習,另外creo的渲染也比proe5.0的效果好,就是速度發現慢了很多,不知道是電腦配置問題呢,還是軟件本身的原因,當然不影響我們的繪圖。
下面開始我們的步驟

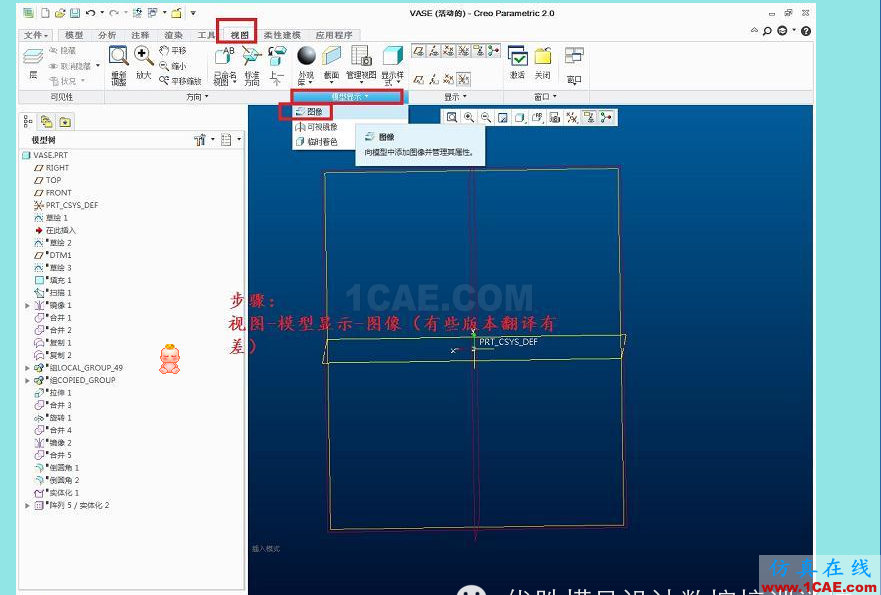

先是跟蹤草繪,調入圖片,跟蹤草繪不在是從造型里面調入,單獨列出來了

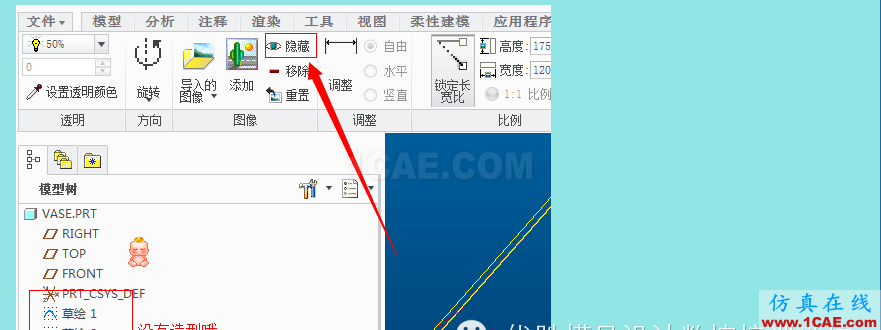

調入進來后會發現,跟蹤草繪不在直接顯示在模型樹的下面,隱藏顯示都在圖標里面進行

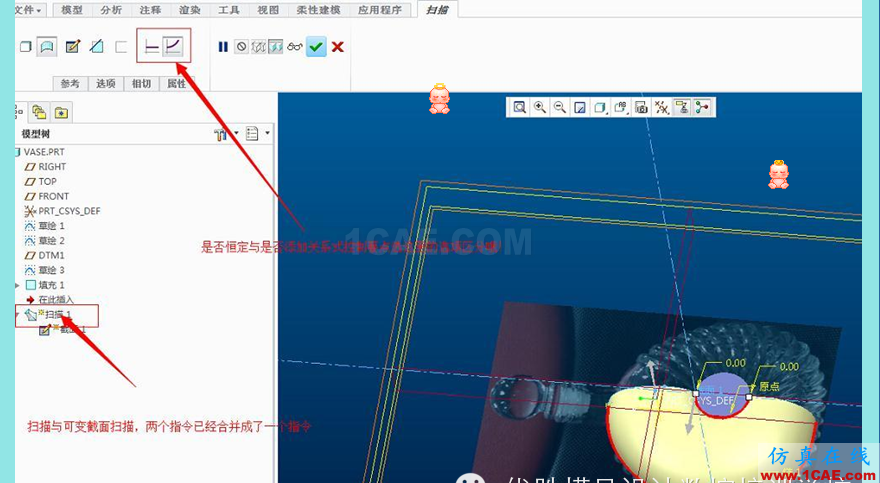

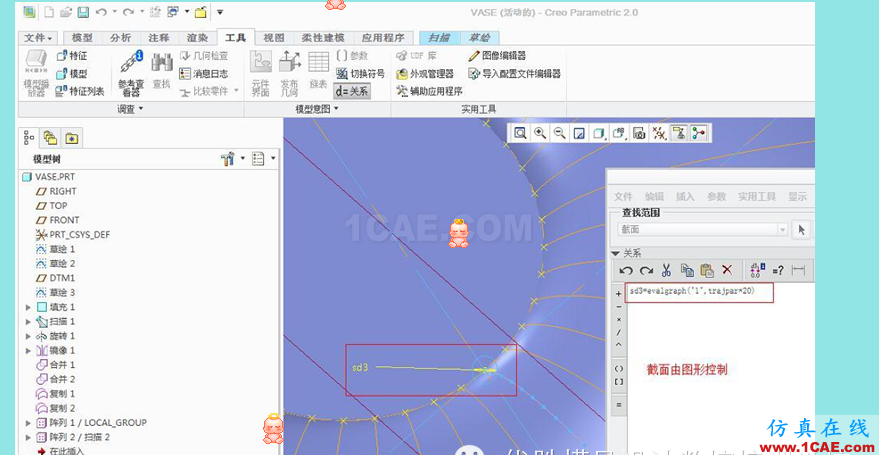

下一步,做外形,先通過選擇,可變截面掃描,做出大面

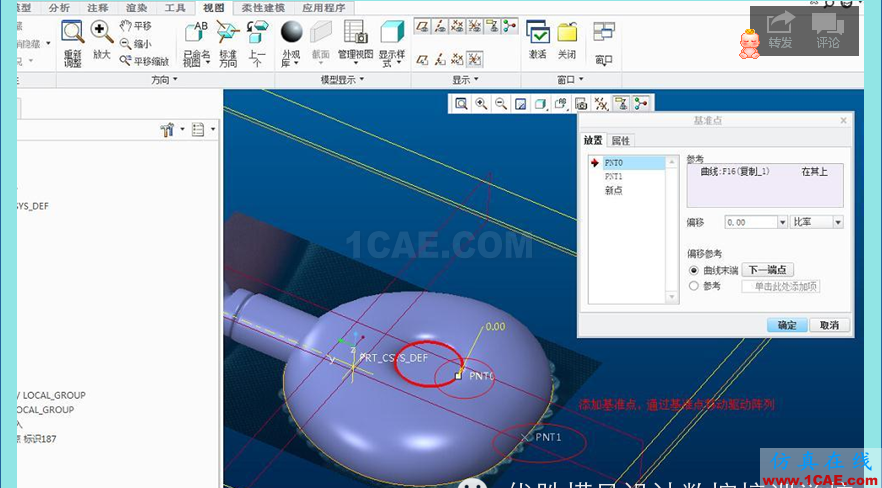

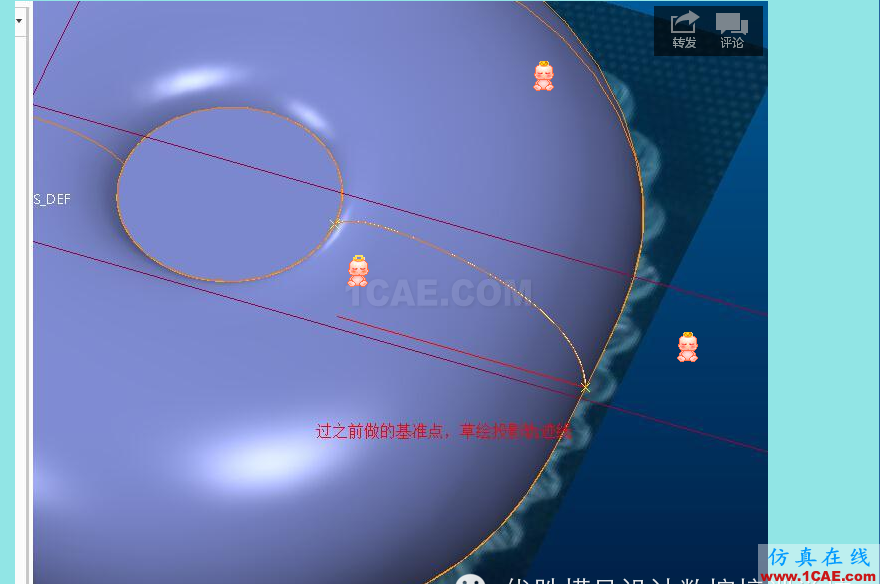

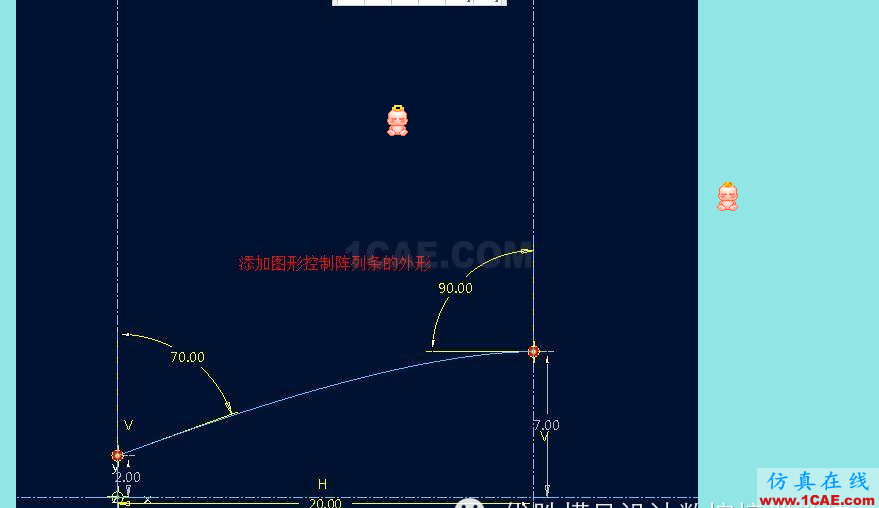

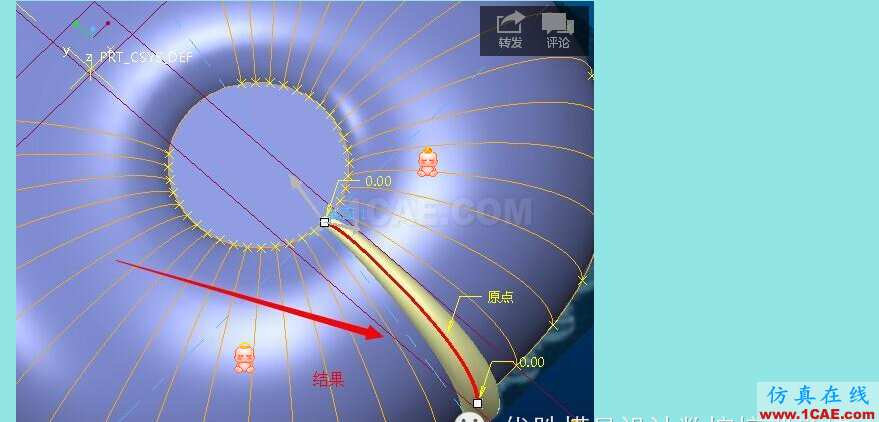

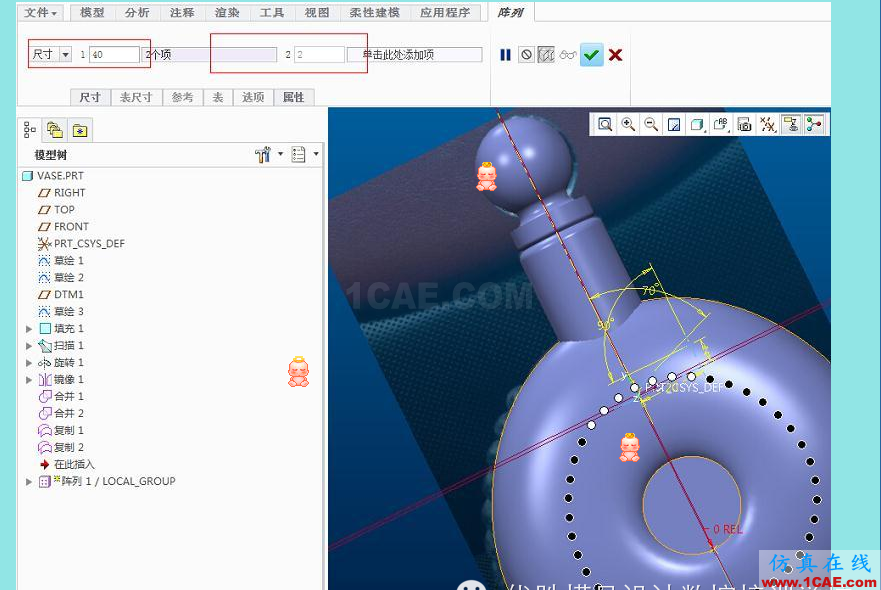

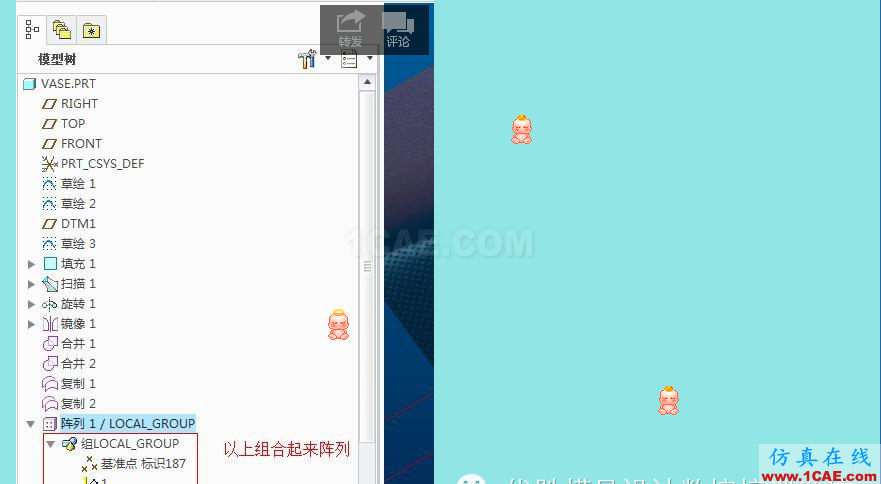

開始陣列準備

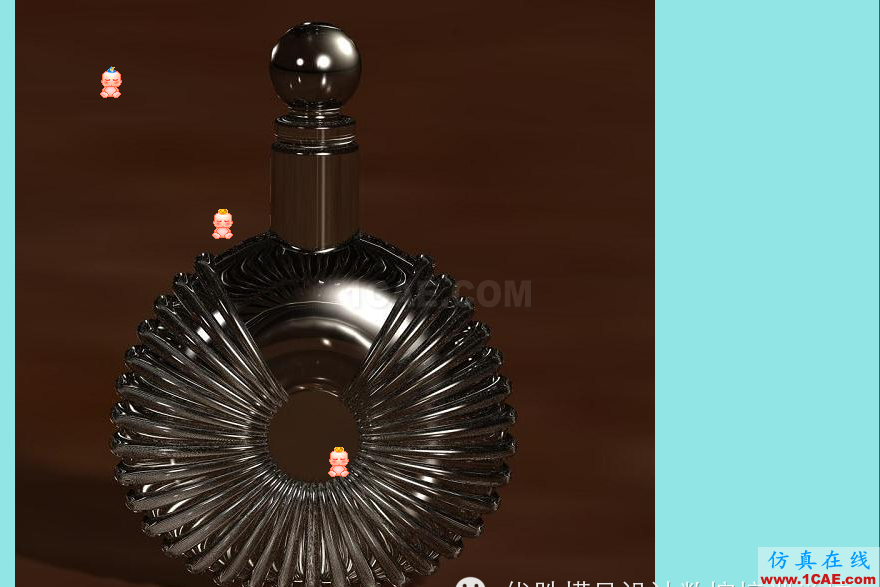

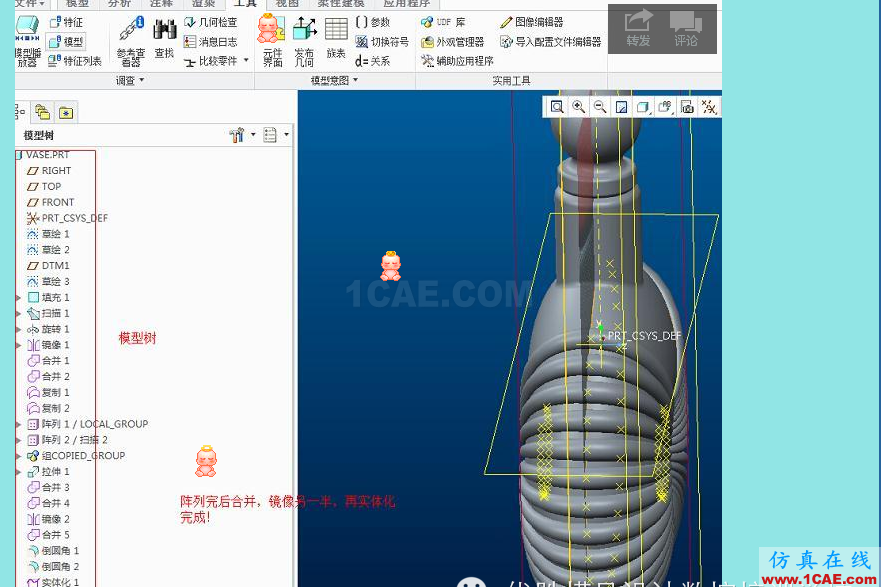

做完之后,實體化,隱藏掉多余的點,線,面,渲染之后,如下圖,還是很不錯的,沒有特意調整光線。
