3D打印機的連接

雙向信息交流的支持,PTC的CREO和Stratasys的3D打印機之間。3D打印系統支持Stratasys公司的Connex系列

支持網格

格是一個內部的框架設計,用三維打印功能的波紋代替固體材料減少零件重量。以格子為例,以最大限度地提高重量比。使用兩個元素定義格:

● A single cell—定義一個單元的尺寸、形狀和內部結構

● The duplication of the cell—定義單個單元格創建的方式。您可以添加格到PTC的Creo零件作為特征使用的坐標系統定義的原始定位,因此,格。雖然內部卷必須有所有的邊界,你可以使用一個基準平面作為一個邊界。你也可以設置格忽略小洞。

有兩種類型的網格:

● 3D—您可以通過定義單元格的梁數來選擇單元形狀并控制其結構。您控制光束的寬度和形狀,并選擇是否在光束交叉點上添加球。你可以控制晶格單元在內部體積中復制的方式。

● 2.5D—增加了一個2.5D網格模式。您可以從提供的形狀庫中選擇您使用的單元格形狀。你控制晶格細胞在內部體積中復制的方式。

不同密度的網格

您可以創建具有不同密度的格子。網格的密度的參考可以被定義的幾何,如基準點,邊緣,被子,等等,和一個橫截面的光束的大小。梁的截面尺寸必須與原始晶格的截面尺寸不同。截面尺寸越大的厚梁,產生了更高的材料密度。當梁較厚時,梁上的球也變大了。在下面的例子中,當你離開中心,你可以看到光束的橫截面尺寸和球的大小之間的差異。

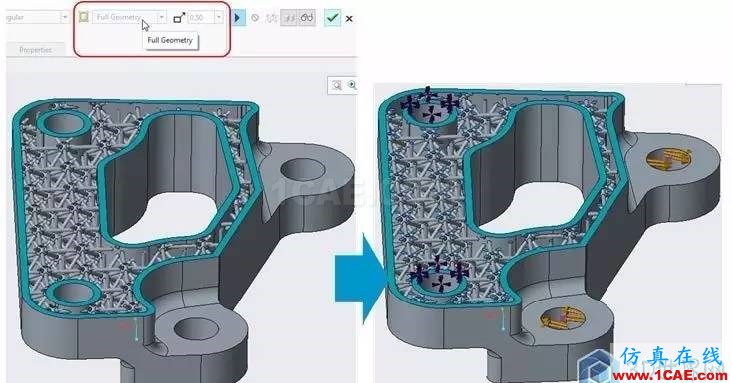

分享丨Creo 4.0 3D打印的新變化！pro/e設計案例圖片1

一個體積區域是由引用和距離的值定義的

● 該參考可以位于體積區域的中心,定義其邊界的一個,或位于晶格體積的外部。參考可以是表面、被子、邊緣、頂點、曲線、曲線的兩端、軸線、點和坐標系統的組合。

● 值的范圍是它的半徑。對于曲線,體積區域是一個圓柱繞的曲線,其中的值的范圍是它的半徑。對于表面,體積區域被定義的表面,由范圍的偏移值到雙方的表面上。

您可以設置格,以只填充整個卷的部分體積。確定當晶格復制停止時,設置最小的光束尺寸。默認情況下,最小的光束大小被設置為0,所有的晶格單元被創建。見下面的例子:

網格優化

你可以在Creo Simulate模塊下分析模擬,其方法如下:

● 使用完整的邊界(邊界表示法)模型創建一個網格。在PTC的Creo有全民性質的計算支持。所有的網格參數可用于行為建模和優化

創建托盤組件

當您準備3D打印的模型時,您將創建一個托盤組件,使用添加劑制造應用程序。在打印模型之前,您執行所有所需的操作,如將模型添加到托盤中,并將其定位,并將它們縮放。使用嵌套操作,所有的模型都是托盤自動定位,最大限度地利用托盤的體積。

您可以在下列方式中創建一個托盤組件

● 當你有一個模型的時候你點擊文件?打印?準備3D打印。軟件自動創建了一個托盤組件,并將該模型放置在托盤上

● 創建一個新的托盤組件文件,單擊“文件?新在新的對話框中,在類型選擇制造和分型選擇添加劑制造。添加劑制造應用打開。作為一個組件類型,數據可以通過PTC的Windchill管理。

當你創建一個托盤組件,您可以執行性檢查和其他分析。分析是基于您申請?jiān)谔砑觿┥a(chǎn)應用中的縮放。您可以保存該文件,為未來使用或您可以打印它,如果你被連接到一個3D打印機。在您打印它之前,您可以在3D打印選項卡中設置打印模型的表面的質量,或者您可以跳過這一步,并直接打印您的模型。

打印可行性驗證

啟動前的3D打印過程中,您可以檢查您的CAD模型(以確保它能正確打印)打印可行性的的問題。當你執行打印可行性驗證,系統顯示與打印可行性問題的部分名單,按類型。列表中包括系統內發現部分打印可行性的問題。系統列出以下警告類型的打印可行性問題:

● Narrow gaps—間隙太小,不可打印。這個列表可能包括孔,擠壓,和其他幾何體。

● Thin walls—在3D打印移除支架材料的過程中可能會破裂的墻壁

預覽模式

3D打印選項卡提供了一個預覽的模型,你即將打印。3D打印標簽由命令和快捷菜單。要訪問3D打印選項卡,從“托盤”選項卡上,單擊“預覽3D打印”

托盤組件中的注釋

您可以向托盤組件添加簡單的注釋。您可以選擇標注平面,并添加注釋和符號。您還可以添加到表面的注釋。
