Creo3.0創建心超簡單方法

2016-11-26  by:CAE仿真在線  來源:互聯網

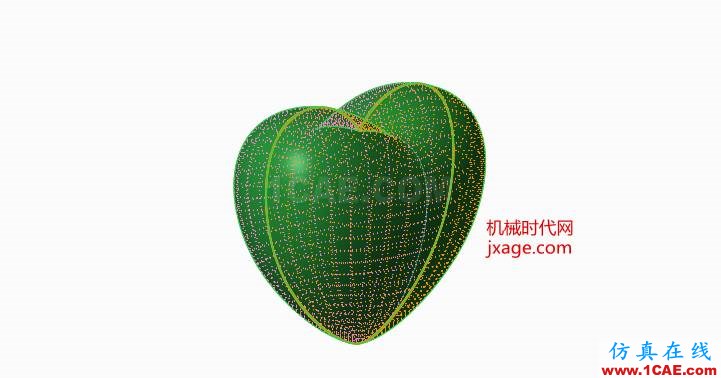

最終結果如下:

方法:

1.新建一個零件。

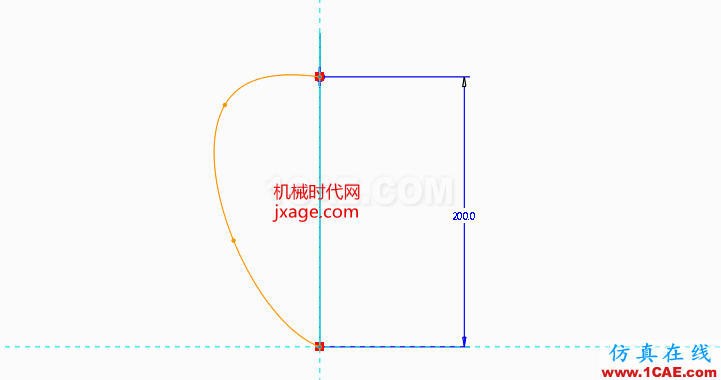

2.點擊草繪在FRONT平面繪制如下的草繪。

繪制完成后點擊勾號退出。

3.選擇上一步的草繪對其進行鏡像,參照平面為RIGHT。

4.點擊草繪在RIGHT平面繪制如下的草繪。

點擊勾號退出草繪。

5.點擊【邊界混合】,選擇下面的三條邊界。邊界條件設置為垂直。

6.對邊界混合特征進行鏡像。

7.選擇曲面,點擊【合并】將兩個面進行合并。

8.對合并的封閉曲面進行實體化。

完成。
