搜索Creo 4.0 鈑金設計模塊新增功能一覽！
2016-11-26 by:CAE仿真在線 來源:互聯網
扭曲命令新的用戶界面
更人性化的用戶界面的扭曲命令。有多個選擇和設計方案來確定壁寬度和扭轉軸位置
2側尺寸
中心和寬度,可選的旋轉軸
這使得創建一個扭曲的壁更容易。
沖壓形式和模具形式的依賴選項
有新的選項來控制有關的依賴關系的形式和更新繼承的沖壓和模具形式
、Automatic Update—依賴,自動更新
Manual Update—依賴,沒有自動更新。重新定義并設置為自動更新。
No 不依賴
這些選項給你更多的控制和模具形式的更新

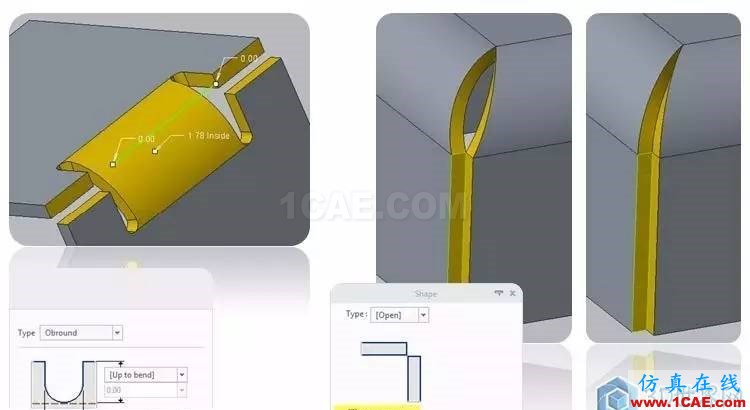

邊緣彎曲和邊緣處理
邊緣彎曲有一個完整的浮雕類型列表。法蘭中的邊緣處理包括處理型(打開)的封閉角式止回箱。這使得幾何結果更豐富。
鈑金零件支持柔性建模(FMX)
在與鈑金件工作時,柔性建模標簽被激活。您可以使用形狀進行幾何基礎的選擇,并使用幾何搜索工具應用規則。你可以使用柔性建模工具,如移動,偏移,替代,刪除,修改解析、鏡像、高度、如圓、倒角、和模式識別,可以輕松地執行如下所示:
●改變壁的高度、角度和輪廓
●修改,移動或重復的構成。
●修改側面。
●移除幾何體上的特征,如孔、窗體、側表面等。
●識別和修改陣列特征
在與鈑金件工作時,柔性建模工具保持板的金屬設計意圖和特點,如下面列出的
●恒定的壁厚
●自相交
●不合并,一致但有相反的面法線曲面
這是通過提煉如幾何移動并通過相對的表面,自動選擇了側面,或兩相對側面。
鈑金設計對象的柔性建模修改工具
鈑金設計意圖,如彎頭、浮雕、角縫、和形式可以使用柔性建模識別。鈑金設計對象的修改是獨立于如何最初創建的功能。您可以執行以下所列的修改:
●Edit Bend—(包括選擇刪除彎曲幾何,或平放的長度。)編輯個人彎柄彎角浮雕和浮雕,自動找到相同的彎曲,控制法蘭和墻的長度,并去除相鄰幾何。

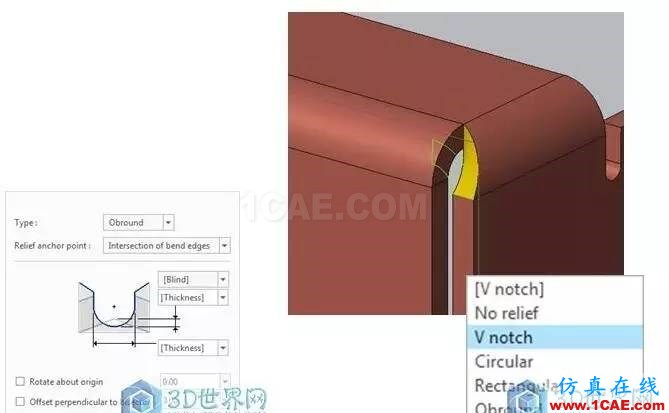

●Edit Bend Relief—根據彎曲對象的創建編輯,自動尋找和選擇相同的浮雕,浮雕編輯彎曲類型,尺寸,和特定的選項,將彎曲的浮雕移除。
●Edit Corner Relief—根據彎曲對象的創建編輯,自動尋找和選擇相同的浮雕,浮雕編輯彎曲類型,尺寸,和特定的選項,并移除角浮雕。
●Edit Corner Seam—(包括刪除角落的選項)編輯個別彎角縫獨立于他們?nèi)绾蝿?chuàng)建,自動找到相同的接縫,控制完整的形狀,創建一個角落,如果一個不存在,刪除角縫,選擇關閉角落。

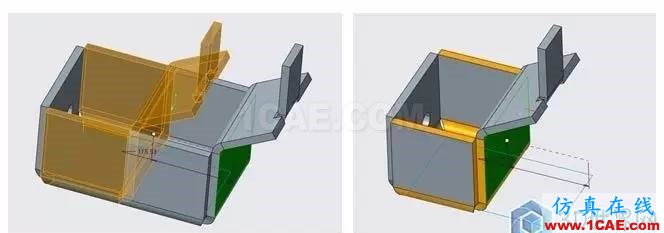

●Pull Wall—將一個或多個獨立于原來的墻壁在垂直于壁面附著的邊緣方向,包括所有的二次幾何到拉,把手彎角浮雕和邊緣處理和角焊縫,包括在操作的切口和曲面,控制相鄰的條件。
鈑金設計對象模型樹可用,你可以在鈑金件上進行篩選。例如,使用金屬板對象選擇作為基于意圖的輸入,移動和刪除和上述列出的編輯工具。
您可以使用鈑金設計對象識別和修改,輕松微調模型,節省設計時間,并快速更改對象的個別或全局的特性。
新的迷你工具欄
迷你工具欄為對象動作工作流提供了最佳的支持。在迷你工具欄上的幾何選擇工具使選擇更容易和更方便。工具是上下文敏感的,所以只有那些工具,適用于你目前正在做的,是可用的。您還可以自定義迷你工具欄。
幾何搜索工具
有一個新的和強大的幾何搜索工具,你可以使用快速找到類似的幾何或設計對象作為輸入同時修改。如何創建規則和應用規則的例子如下:
●創建基于幾何或設計對象特征的搜索規則。
●支持金屬板材的具體設計對象如彎曲,浮雕的標準,等等。
●基于種子選擇的規則參數。
●保存和加載重用規則
下面的列表包含了示例搜索,您可以設置幾何搜索工具:
●選擇所有選定的一個彎曲的浮雕。
●選擇所有輪半徑R<1mm
●找到所有彎曲的彎曲半徑R大于5mm和R<10毫米。
支持二維框選
您可以使用“二維”框來為大多數對象/動作工作流進行選擇:
●拖動框從左到右,選擇所有的對象,是完全在框內。
●拖動框從右到左,選擇框中的所有對象。
當選擇時,選擇過濾器是公認的,除了板料項目過濾器。當執行復雜的復合選擇時,選擇使用的二維框,取代了需要選擇單獨的項目
