在鈑金設計環境支持柔性建模
PTC的CREO柔性建模可用于鈑金零件。在鈑金設計中,靈活的造型標簽、選擇方法、命令等,都是公認的鈑金設計。在鈑金設計對象的新的靈活的修改工具如下:
鈑金設計意圖,如彎頭、浮雕、角焊縫識別,并形成
從原始特征創作中獨立于鈑金設計對象的修改
設計對象的報告
使用鈑金對象選擇作為基于意圖的輸入來移動,刪除,等等
您可以使用鈑金設計對象的識別和修改微調模型,并避免重新設計。您也可以快速更改個別或全局的設計意圖特性。
在PTC的Creo柔性建模的新幾何搜索工具
使用這個強大的幾何搜索工具,快速找到類似的幾何形狀或設計對象作為輸入的同時修改。您可以創建搜索幾何的規則如下所述:
創建一個基于幾何或設計意圖特征的規則。
基于種子選擇的規則參數。
保存或加載重用規則。
下面列出的規則的例子
選擇所有的孔直徑D>mm,d<3mm
選擇所有輪半徑R<1mm
查找所有類似的幾何形狀。

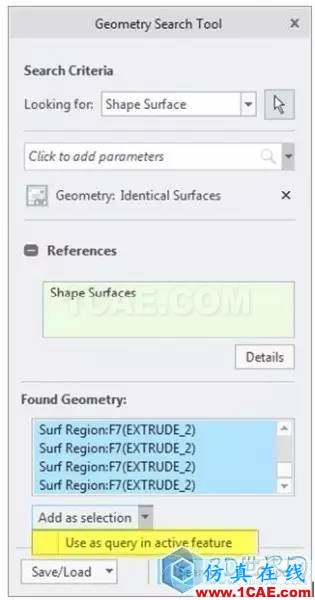

當您從另一個工具中打開幾何搜索工具時,您可以選擇做下面列出的操作之一:
Add as a selection—搜索結果被添加到選擇
Use as query in active feature—將搜索結果添加到保存到參考收集器的查詢,到您打開幾何搜索工具的工具。
柔性建模支持二維框選
對于更快的選擇和更高的設計效率,選擇使用的二維框是可用于大多數對象的動作工作流程。這種易于使用的選擇類型支持左到右的選擇,選擇框中的所有對象和右到左的選擇,選擇所有對象的框感動。選擇過濾器也適用于在選擇過程中。
柔性建模的形狀選擇改進
形狀識別的BOSS柱和削減區域有改進。通過對表面的自動檢測,在選擇過程中發現更多的局部形狀。此外,被發現的形狀是更多的獨立種子。從形狀選擇更直觀的結果提高了易用性。
Creo Parametric 3.0和更早的形狀選擇的例子
Creo Parametric 4.0的形狀選擇的例子
迷你工具欄在PTC的Creo柔性建模是可用的
在靈活的建模環境中,迷你工具欄顯示了一個額外的行與一組選擇選項。這些包括各種形狀的選擇類型和選擇使用幾何規則。當您右鍵單擊時,快捷菜單也可用。無論是否使用快捷菜單或迷你工具欄,只有適用于當前選擇的命令可用。當選擇幾何時,上下文敏感的命令可在指針位于您的選擇的旁邊。更快更直觀的命令,使工作更容易和更富有成效。
迷你工具欄
右鍵菜單欄
柔性建模操作期間保持外觀
顏色和透明度被保留在柔性建模操作中的幾何修改。新的幾何體創建的部分顏色適用的地方,在可能的情況下。這節省了通過減少所需的時間申請外觀設置時間。
PTC的Creo柔性建模工具的增強
移動,刪除,替換,高度,和PTC的Creo靈活的建模方式靈活工具增強如下表描述:
替換:
新的替代邊緣循環檢查框
延長輪廓到一個替代表面
支持自動表面延伸
快速擴展一個被邊界到一個表面是可用的

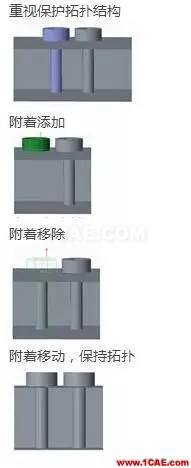

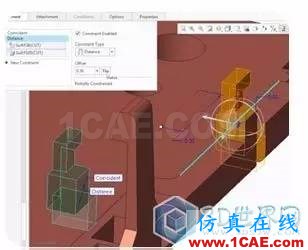

附著:
依附幾何信息從獨立的幾何的移動操作。
依附的圓角和倒角特征可處理。
在保持原有的拓?fù)浣Y(jié)構的情況下再現圓角及倒角
