Creo 4.0 細節設計更新功能一覽

2016-11-26  by:CAE仿真在線  來源:互聯網

創建和編輯基準平面特征符號的工作流程更加直觀

創建和編輯基準平面特征符號的工作流程更直觀。當您創建一個數據特征符號時,您可以在預覽中立即看到它。您也可以拖動指針來選擇放置位置。多個符合最新GD&T標準的配置選項可供選擇。

你可以在創建時,預覽基準平面特征符號。在標簽功能區上有一個用于編輯基準平面特征符號的屬性的上下文選項卡,該選項卡可以打開和關閉。這種快速創建和編輯基準平面特征注釋的能力可以節省時間。

自動命名基準平面特征標簽

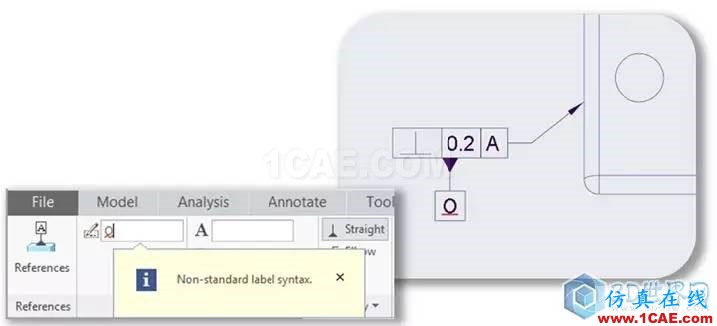

自動分配標準序列(A、B、C等)中的下一個可用名稱。如果序列中的基準平面名稱丟失,則自動命名。如果你想改變名稱,你也可以這樣做。名稱的語法檢查遵循ASME Y14.5標準。用戶界面和圖形窗口支持非標準名稱。在符合GD&T標準的前提下,不必保持跟蹤序列中的下一個名稱,這大大節省了時間。

基準平面特征符號是一個獨立的繪圖注釋

基準平面特征符號是一個獨立的繪圖注釋,不需要一個平面或軸。在圖紙中添加基準特征符號的方法有兩種:

• 在圖紙中創建基準特征符號為一個繪圖注釋

• 從模型顯示基準平面特征。

這些改進讓您的圖紙更快、更容易地添加基準平面特征符號。

在基準平面特征符號旁添加文本

在數據特征符號的功能區中有一個文本框。您可以在這個框中鍵入任何內容。您可以將文本拖動到符號附近的位置。文本隨著基準特征符號移動。這符合GD& T標準并節省了時間

更直觀的創建和編輯基準面目標流程

當您創建一個基準目標時,您可以立即在預覽中看到它。您可以拖動指針以選擇“首位引用”和“位置”。在基準目標編輯功能區上有一個內容相關標簽,可以選擇打開或關閉?；跇?biāo)準的選項可用于可移動的基準目標符號和優先選項。這些增強功能符合GD&T的標準,通過使工具快速創建和編輯基準目標注釋來節省時間。

支持完全語義引用

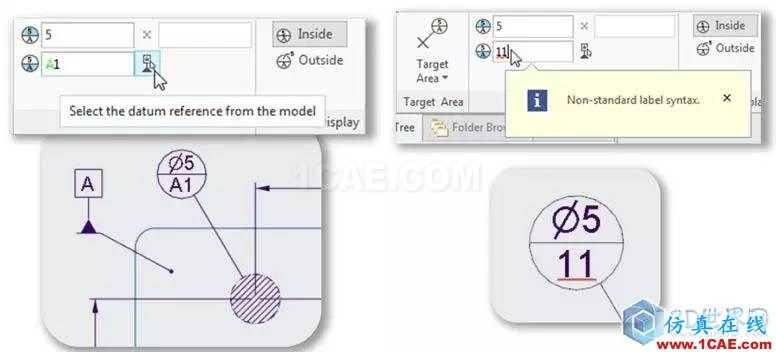

在基準目標中指定基準參考資料的速度更快、更容易。在基準目標功能區中的基準參考字段可以用簡單的文本填充,表示所需的基準參考,而不需要事先在模型中準備相應的基準特征符號。如果模型中存在基準特征符號,可以通過選擇在基準參考字段旁邊的圖標來引用它們,你也可以通過鍵入基準名稱(A、B、C等)來進行導入。然后在基準特征符號和基準目標之間建立一個連接。與現有數據連接的基準參考特征符號,顯示為基準目標功能區的綠色文本。與現有的數據特征符號沒有任何連接的純文本基準引用,將顯示為黑色文本。

智能內置目標區域

標準的目標區域是點,圓形,矩形,和none。目標區域的大小由注釋中的維度控制?；谀繕?biāo)區域的形狀,應用了一個智能前綴。

它提供給你一個工具來快速創建圖形化目標區域作為基準目標注釋的一部分,大大節省了時間。這也符合最新的GD&T圖紙標準。

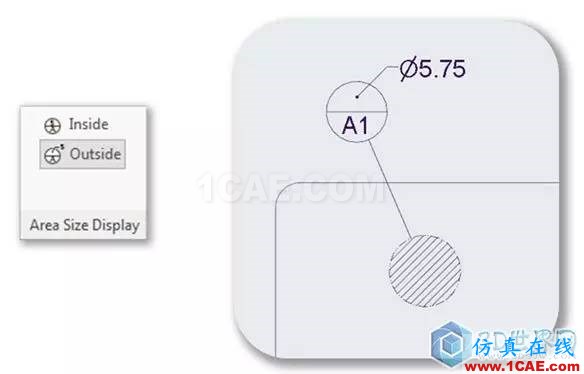

目標區域維度可能是符號以外的

可以指定目標面積位于目標圈的上半部分或目標圈的上半部分的目標區域的位置。當尺寸不適合在圓內時,選擇標準尺寸。尺寸有一個固定的長度和角度。

利用工具加快并有效簡化了創建及編輯基準目標注釋,節省時間的同時,也符合最新的GD&T標準

更直觀的工作流程來創建和編輯幾何公差(GTOLS)

當你創建一個幾何公差可以立即在預覽中看到它。您可以拖動指針以選擇“優先引用”和“放置位置”。使用顯示模型注釋工具,你也可以顯示已在模型上創建的幾何公差。上下文選項卡上的功能區用于編輯以及選擇打開和關閉幾何公差。

這些改進遵循GD&T標準,并利用工具加快編輯基準幾何公差的進程,節約了時間。

靈活和符合標準的參照

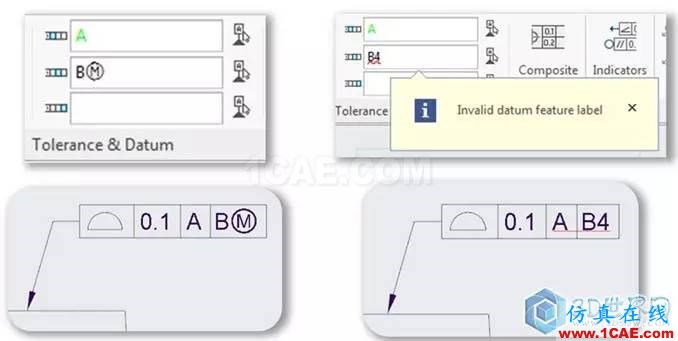

更快更容易地在幾何公差中指定基準參照。在幾何公差中的基準參照可以以純文本的形式顯示,顯示所需的參考基準不需要事先任何相應的基準特征符號模型或圖紙。如果模型或繪圖中存在基準特征符號,可以通過選擇在基準參考字段旁邊的圖標來引用它們,也可以鍵入字段的數據名(A、B、C等)。然后,一個連接在基準特征符號和幾何公差之間建立。參考基準和一個連接到一個現有的基準特征符號在幾何公差中呈現為綠色文本?；鶞?zhǔn)參照被指定為純文本,與現有的數據特征符號沒有任何連接,將顯示為黑色文本。

語法檢查確定基準標注不符合標準。標注是確定在用戶界面和圖形區域紅色下劃線。

這些功能都是遵循GD&T標準的。

柔性公差值與基準規范

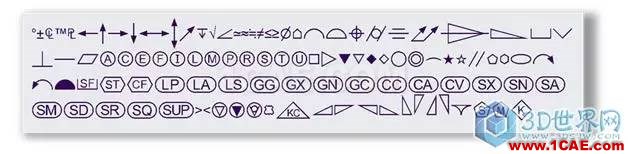

您可以將值和修飾語鍵入一個文本框中。簡化的用戶界面足夠靈活地指定任何公差或修改。一個更新的文本符號調色板提供了一套全面的ASME或ISO字體樣式的文本符號。語法檢查會標識那些在用戶界面和圖形窗口中的非標準內容。

利用工具快速指定公差值和基準參考,節省了時間。這同樣遵循GD&T標準。

改進了GD&T標準支持

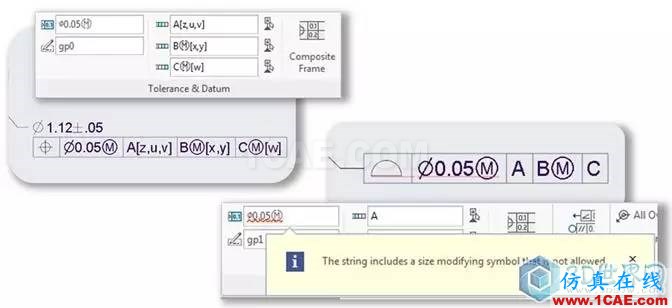

您可以創建兩行以上的復合公差。公差值和基準參考字段可以更靈活地定義它們的內容。您將最近的ISO標準添加進幾何公差。您可以從方向特征、集合平面、相交平面和方向平面類型中選擇,也可以指定幾何特征符號和基準參考。

這個改進遵循GD&T標準。

更直觀的工作流程來創建和編輯尺寸

當您創建一個維度時,指定了足夠的引用來創建維度后會顯示預覽。您可以拖動維度預覽來選擇放置位置。在打開和關閉選項功能區上有一個上下文相關的標簽,您可以用來編輯維度屬性。您可以創建多個維度,不用中斷創建工作流的情況下,編輯維度屬性

提升標準支持

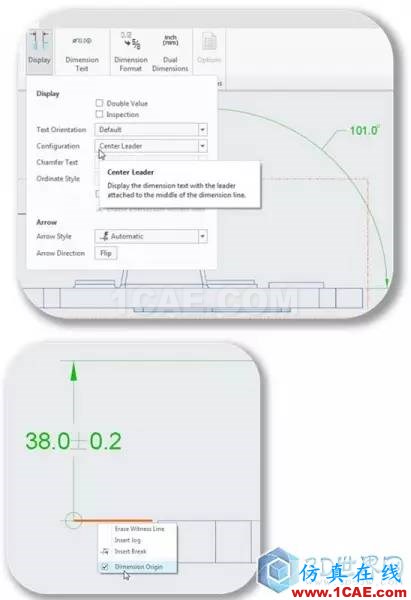

你可以為關鍵配置設置維度參數,您可以在標準兼容的方式中指定維度的來源。將指針?lè)旁诰S度見證行上,右鍵單擊以設置該維度的一方為原點。

改進尺寸文本

一個全面的文本符號選框能選擇可以添加到維度文本的符號。文字符號在ASME和ISO的字體樣式可以設置使用一個新的細節選項symbol_font。您可以選擇從基本尺寸框中排除維度前綴或后綴文本。這遵循GD&T標準。

控制尺寸方向增加了更多的選項

你可以調整尺寸方向在一個單一的線性單位是水平、垂直、傾斜的一個向度,或平行或垂直于參照。

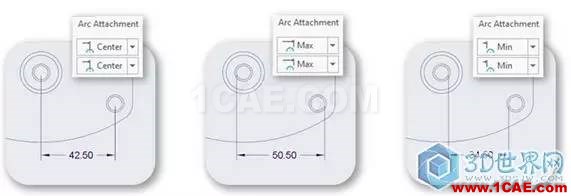

在弧、圓或圓柱體之間創建的尺寸可以調整參考附近的切線,遠的切線,或每一個圓弧附件的中心。

快速添加圖像到圖紙

你可以在圖紙中導入多種格式的圖片文件,無需對象鏈接。您可以完全控制圖像的位置、尺度和旋轉以及圖像的透明度。

快速更換繪圖視圖的模型

您可以用相關模型替換繪圖視圖的模型。支持的模型類型的族表,簡化表示,或合并/繼承。所有對選定視圖的依賴性的所有視圖都會自動包含以替換。您也可以選擇包括所有相同模型的側視圖和對當前工作表或整個繪圖的表述。在替換繪圖視圖的模型時,視圖屬性以及所有注釋被保存。如果所有引用它的視圖都被替換,替換的模型可能會被刪除。如果您選擇刪除原有的模式,你也可以參考原始模型取代所有標注和重復區域。

非線性交叉填充風格

PTCCREO支持填充.PAT格式的圖案文件。PTC Creo普通模式包括ANSI和ISO標準模式和一般模式。成百上千標準格式的填充模式都可以在網上下載,這讓你很容易找到PTC Creo上沒有的圖案設置精確模式。

標準兼容的文本和符號字體

PTC Creo包括宋體WGL字體,支持ASME標準和isonorm lt文本字體,支持ISO標準。選擇字體可以添加到任何注釋的文本。字符采用ASME和ISO的字體樣式可以設置使用一個新的細節選項(符號字體)symbol_font。
