一、常用繪圖工具
1.圖板 圖板是用來固定圖紙的矩形木板。其要求:
(1)板面平整、光滑;
(2)左側的“導邊”應平直。
#常用圖板規格:
0號(900mm×1200mm)、1號(600mm×900mm)、2號(450mm×600mm)
2.丁字尺 丁字尺由“尺頭”和“尺身”組成。
#其用途:
(1)與圖板配合來畫平行線。
(2)與圖板、三角板配合來畫角度線、垂直線。
3.三角板 一副三角板由兩塊三角板組成,一塊45°,另一塊30°(或60°)。
#其用途:
(1)與丁字尺配合來畫垂直線、傾斜線(15o倍數角的角度線):45°、30°、60°、75°、105°和150°等;
(2)兩塊三角板配合來畫已知直線的平行線或垂直線。
4.比例尺 比例尺俗稱“三棱尺”,共有六種常用的比例刻度,是供繪制不同尺寸比例的圖形所用的。
注意:比例尺不能當作直尺來畫線使用,只能用于量取不同比例的尺寸。
5.曲線板 曲線板是用于繪制不規則的非圓曲線的工具(可正、反兩面使用)。
#其使用方法:
(1)至少保證4個點(或4個以上的點)與曲線板的邊緣相吻合,才能連接這4個點(或4個以上的點);
(2)兩段之間應有重復。
二、常用的繪圖用品
1.鉛筆 鉛筆分:硬、中、軟三種。
#其標號有:6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13種。其中:6H為最硬,HB為中等硬度,6B為最軟。
#鉛筆的選擇與使用:
(1)繪制底稿時,應使用H或2H鉛筆,并削成尖銳的圓錐形;
(2)繪制圖形時,應使用B或HB鉛筆,并削成四棱柱形(扁鏟形);
(3)鉛筆應從沒有標號的一端開始使用,以便保留鉛筆的軟硬標號。
2.繪圖紙 繪圖紙有正、反面之分,繪圖時,應選用正面畫圖。
#其識別方法:用橡皮擦拭幾下,不易起毛的一面就是正面,或采用觀察法,反光較亮的一面就是正面。
三、常用繪圖儀器
1.分規 分規是用來截取尺寸、等分線段或圓周的工具。
#其使用方法:兩針尖并攏時應對齊。。
2.圓規 圓規是用來畫“圓”或“圓弧”的工具。
(1)其附件有:鋼針插腳、鉛芯插腳、鴨嘴插腳、延長桿等。
(2)其使用方法:圓規的鋼針端應是有“肩臺”的一端;畫大圓時,應保持肩臺與鉛芯平行、對齊。
#除上述繪圖工具和用品之外,還應有:直尺、量角器、橡皮、擦圖片、小刀、砂紙、膠帶紙等。
四、圖紙的幅面和格式(GB/T14689—1993)
1.圖紙幅面 為了保證圖紙大小的統一,以便于圖紙的裝訂、圖紙的保管、圖紙的縮印,對圖紙的幅面做如下規定:
圖紙幅面和格式(GB/T14689 --1993)
圖紙幅面尺寸和代號:A0、A1、A2、A3、A4、A5

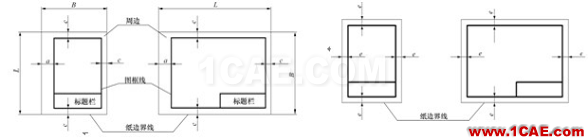

2.圖框格式(圖框線) 圖紙?jiān)诶L圖前都必須用粗實線畫出圖框線,所畫圖樣(圖形)應在圖框線之內。
圖框線的格式有兩種:
⑴不留裝訂邊格式 ⑵留裝訂邊格式。

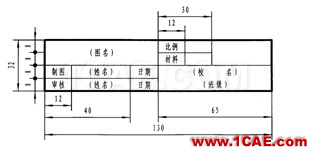

3.標題欄及方位 標題欄中的文字方向?yàn)榭磮D方向。標題欄的格式、內容和尺寸在國家標準(GB/T10609.1—1989)中已作了規定,學生制圖作業建議采用圖所示的標題欄格式。
4.附加符號
(1)對中符號:為了復制或攝影時定位方便,在各邊的中點處分別畫出對中符號。
從圖紙邊界開始伸入圖框約5mm,線寬不小于0.5mm的粗實線。當對中符號在標題欄范圍內時,則伸入標題欄部分省略不畫。
(2)方向符號:當繪圖和讀圖方向與標題欄方向垂直時,為了明確繪圖和讀圖的方向,在對中符號處畫一個方向符號(細實線的等邊三角形)。
五、比例
1.術語
⑴比例:圖紙中的圖形與實物相應要素的線性尺寸之比。
原值比例:比值為1的比例,即1:1。
放大比例:比值大于1的比例,如2:1。
縮小比例:比值小于1的比例,如1:2。

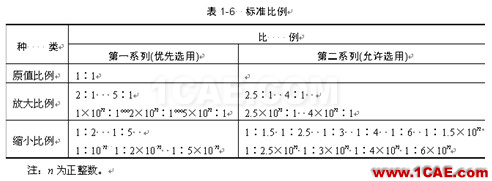

2.比例系列
⑴首選表1-2中的優先選用比例系列,再選允許選擇比例系列。
⑵無論比例如何,所標注的尺寸數值都應是實物的實際大小尺寸。如
為了看圖方便,繪制圖樣時。應盡可能按機件的原值比例畫出。如果機件太大或太小,應采用表1-2中規定的優先比例畫圖。
圖樣無論是放大或縮小畫出,標注尺寸時,均應按機件的實際大小尺寸標注,與繪圖的比例無關。
3.比例的標注
(1)標注在標題欄內。
(2)標注在視圖名稱的下方或右側。如I/2:1、B-B/5:1等。
六、字體(GB/T14691—1993)
圖樣上除了表達機件的圖形外,還要用文字和數字說明機件的大小、技術要求和其它內容。在圖樣中書寫字體必須做到:字體工整、筆劃清楚、間隔均勻、排列整齊。
字體的號數,稱為字體高度,用 h 表示。其公稱尺寸系列為:1.8、2.5、3.5、5、7、10、14、20mm。如書寫更大的字,其字體高度應按的比率遞增。
1.漢字 長仿宋體
2.字母和數字 字母和數字可寫成斜體或直體。斜體字字頭向右傾斜,與水平基準線成75度。
ABCDEFGHIJKLMNOPQRSTUVWXY拉丁字母示例
bcdefghijklmnopqrstuvwxy
Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ Ⅸ Ⅹ羅馬數字示例
0 1 2 3 4 5 6 7 8 9 阿拉伯?dāng)?shù)字示例
ABCDEFGHIJKLMNOPQRSTUVWXY
希臘字母示例:
(1)A型和B型:
A型字體:筆畫寬度=h/14(h為字高)
B型字體:筆畫寬度=h/10(h為字高)
(2)直體和斜體(向右傾斜75o)兩種。
七、圖線(GB/T17450—1998)
圖線是畫圖時所采用的各種型式的線。

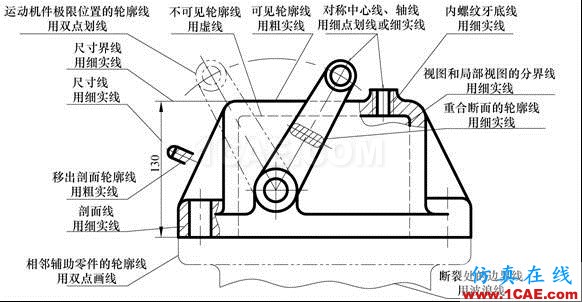

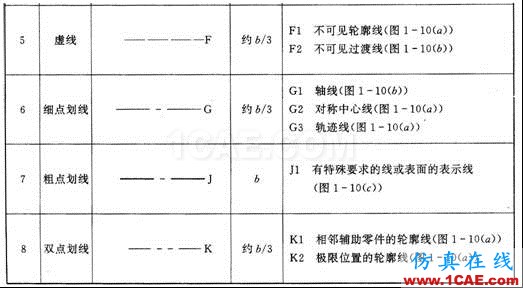

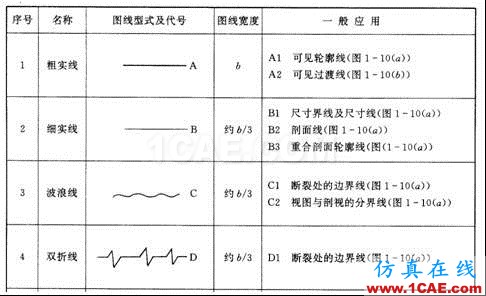

1.圖線的形式及應用(如表1-4所示)
2.圖線的尺寸 圖線分為粗、細兩種。以粗線寬度作為基礎,細線的寬度應為粗線寬度的一半。在表1–4所列出的各種圖線中,除粗實線外的其它各種圖線寬度都應為粗實線寬度的一半。圖線寬度的推薦系列為:0.18,0.25,0.35,0.5,0.7,1,1.4,2?mm,粗線的寬度一般按圖樣的大小和復雜程度在0.5~2?mm之間選擇。

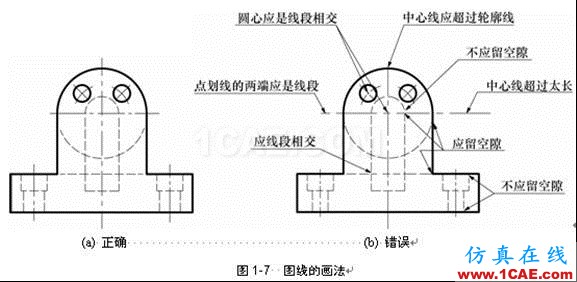

3.圖線的畫法
⑴同一張圖樣中,同類圖線的寬度應一致,線段長度和間隔應大致相等。
⑵各種圖線相交,都應以線段相交,而不應是點或空隙相交。

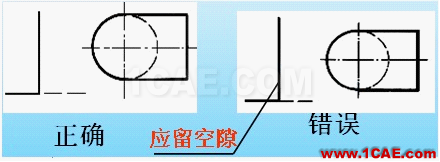

⑶虛線與實線相交,應留有空隙。虛線圓弧與實線圓弧相切,應留有空隙。
⑷點畫線的“點”,是一小線段,不是點。點畫線的起始端為直線段,并應超出輪廓線2~5mm。

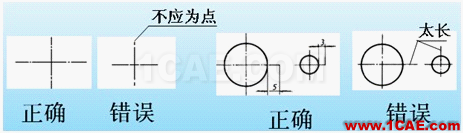

⑸繪制圓的中心線時,圓心應為線段相交。點畫線的兩端應超出圓2~5mm。小圓的中心線可用細實線代替點畫線。
⑹當實線與虛線或點畫線重疊時,畫實線;當虛線與點畫線重疊時,畫虛線。
(7)圖線不得與文字、數字或符號重疊、混淆。不可避免時,應首先保證文字、數字或符號清晰。當某些圖線互相重疊時,應按粗實線、虛線、點畫線的順序只畫前面的一種。
七、尺寸注法
尺寸是零件制造的直接依據,是圖樣的重要內容。國標專門規定了尺寸的標注準則。
(一)標注尺寸的基本規則
1、圖樣上的尺寸是零件的實際尺寸,與比例、準確度無關。
2、圖樣上的尺寸是以毫米為單位,并不標出。
3、圖樣上的尺寸是所示機件完工后的尺寸,否則應另加說明。
4、一個尺寸只能標注一次。

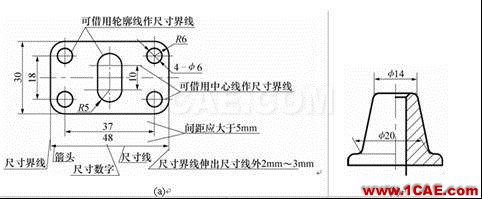

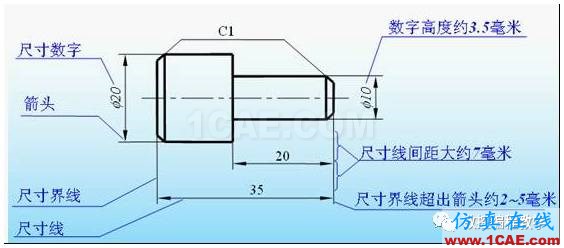

(二)尺寸的組成
尺寸由四部分組成:尺寸界線、尺寸線(包括終端箭頭等)、尺寸數字。并用細實線畫出。
1、尺寸界線:由圖形的輪廓線、軸線、對稱中心線引出,并超出尺寸線末端2~3mm。
#尺寸界線一般與尺寸線垂直,必要時才允許傾斜。傾斜時,兩條尺寸界線應平行
2、尺寸線:
(1)尺寸線與所標注的線段平行。
(2)尺寸線不得與其它圖線重合或在其它圖線的延長線上。
(3)尺寸線終端有箭頭和斜線兩種形式
3、尺寸數字:
(1)標準字體書寫、字高一致。
(2)一般書寫在尺寸線的上方或尺寸線中斷處。
(3)線性尺寸數字的方向,
(4)尺寸數字不能通過任何圖線,必要時,可將圖線斷開,讓出尺寸數字。
(三)尺寸注法

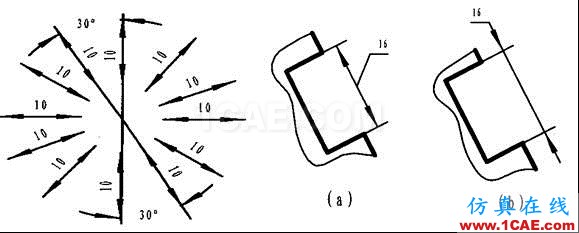

⒈ 線性尺寸注法
標注線性尺寸時,尺寸線必須與所標注的線段平行。尺寸界線一般與尺寸線垂直,并超出尺寸線2~3?mm。線性尺寸的數字應按圖所示的方向注寫。 也允許將尺寸數字注寫在尺寸線的中斷處。應盡量避免在與垂直中心線成30°角范圍內標注尺寸,無法避免時,可按圖所示的方法標注。

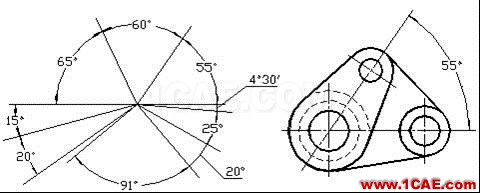

2、 角度尺寸
⑴ 尺寸界線沿徑向引出,尺寸線應畫成圓弧,其圓心是該角的頂點。
⑵ 角度數字一律水平寫。通常寫在尺寸線的中斷處,必要時允許寫在尺寸線的外面,或引出標注。

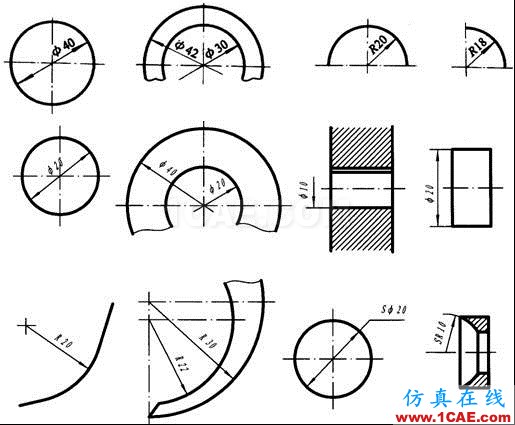

3、直徑尺寸
⑴ 標注直徑尺寸時,應在尺寸數字前加注符號“f”。
注:直徑尺寸可以標注在非圓視圖上。
⑵ 標注球面直徑時,應在符號“f”前加注符號“S”。
圓心角大于180°時,要標注圓的直徑,且尺寸數字前加“φ”;圓心角小于等于180°時,要標注圓的半徑,且尺寸數字前加“R”;標注球面直徑或半徑尺寸時,應在符號φ或R前再加符號“S”。

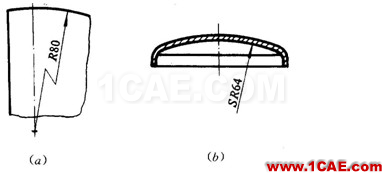

(3)當圓弧的直徑過大或在圖紙范圍內無法按常規標出其圓心位置時,可按下圖的形式標注;若不需要標出其圓心位置時,可按下圖的形式標注。

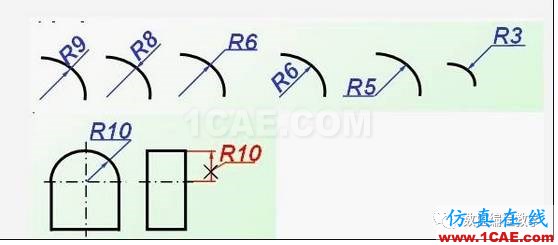

4、半徑尺寸
⑴ 標注半徑尺寸時,應在尺寸數字前加注符號“R”。
⑵ 應標注在是圓弧的視圖上。
⑶ 標注球面半徑時,應在符號“R”前加注符號“S”。

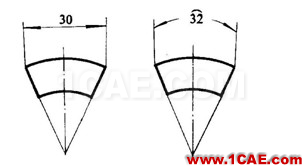

5、弧長及弦長的標注
圓弧和弦長尺寸注法:標注弦長尺寸時, 尺寸界線應平行于弦的垂直平分線;標注弧長尺寸時, 尺寸線用圓弧, 尺寸數字上方應加注符號“⌒”.

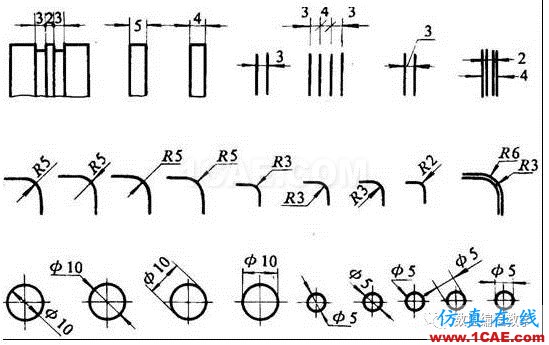

6、狹小部位尺寸的標注
7、均勻分布的孔的標注

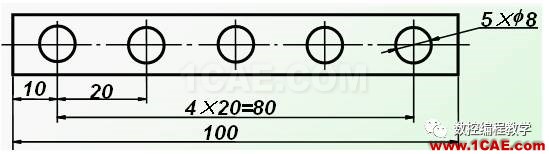

⑴ 沿直線均勻分布

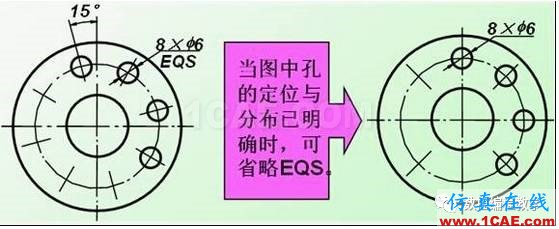

⑵ 沿圓周均勻分布

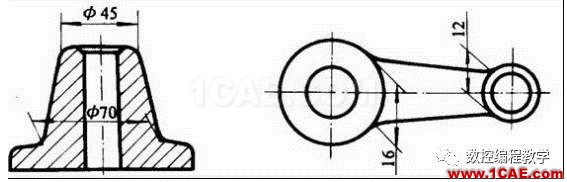

8、光滑過渡處的尺寸注法:在光滑過渡處, 必須用細實線將輪廓線延長, 并從它們的交點引出尺寸界線。尺寸界線如垂直于尺寸線, 則圖線很不清晰, 所以允許傾斜, 如圖所示。
9、 均勻厚度板狀零件的標注
不必另畫視圖表示厚度

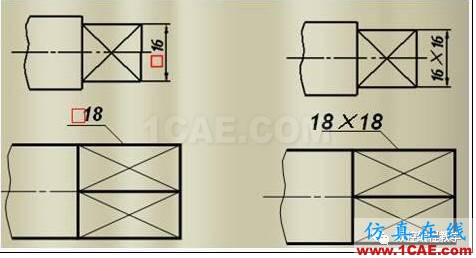

10、斷面為正方形結構的標注

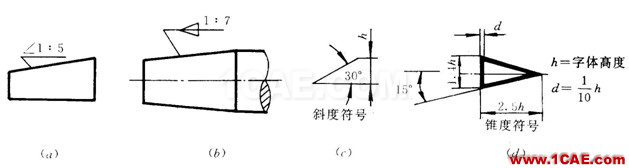

11、 斜度和錐度的注法:
斜度和錐度可按下圖所示的方法標注。斜度和錐度符號的方向應與斜度和錐度的方向一致。

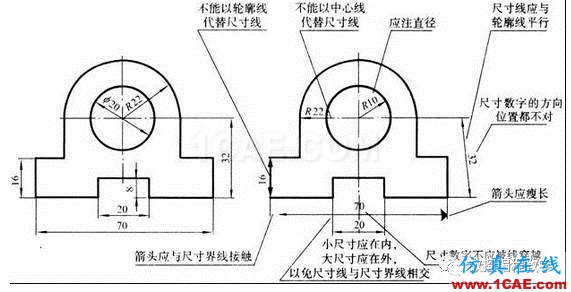

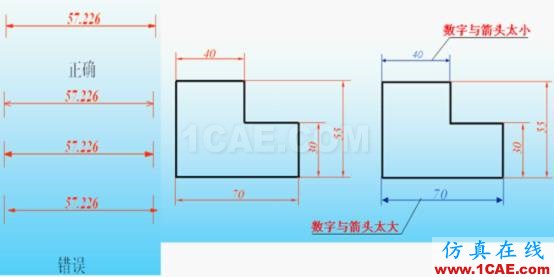

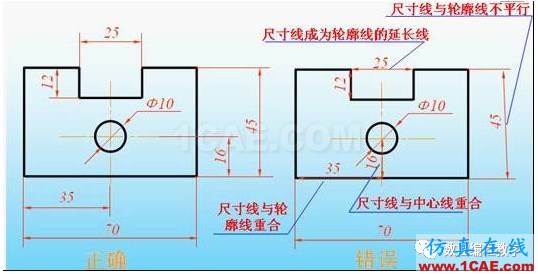

12、尺寸正誤分析
八、常用幾何圖形的畫法
在機械圖樣中,零件的輪廓形狀雖然是多種多樣的,但基本上都是由直線、圓弧和其他一些曲線所組成的幾何圖形。幾何作圖,就是按給定的條件,準確地繪出預定的幾何圖形。熟練掌握幾何圖形的正確畫法,有利于提高作圖的準確性和繪圖速度。本節介紹直線段的等分、圓周的等分(正多邊形)、斜度、錐度、平面曲線和線段連接等幾何圖形的作圖方法。
1.斜度
1)概念:一直線(或平面)對另一直線(或平面)的傾斜程度稱為斜度。其大小以它們夾角的正切來表示,并將此值化為1﹕n的形式,斜度?=?tanα?=?H?/?L=1﹕n。標注斜度時,需在1﹕n前加注斜度符號“
2. 錐度
錐度是指正圓錐體的底圓直徑與其高度之比(對于圓錐臺,則為底圓直徑與頂圓直徑的差與圓錐臺的高度之比),并將此值化成1﹕n的形式。標注時,需在1﹕n前加注錐度符號” “,且符號的方向應與錐度方向一致。錐度符號的高度等于字高h(yuǎn)。錐度的定義、畫法及其標注方法如圖所示。
3、等分線段
常用方法:試分法。
已知線段AB,作它的三等分。作圖方法如下:過已知線段的一端點A任作一直線AC,用分規以任意長度自A點在AC上截取三等分,得1、2、3點,連接3B,并過1、2點作3B的平行線交AB于11、22,即獲得線段AB上的三等分點,如圖所示。以上作圖方法適用于等分任意已知線段。
4、圓周的等分和作正多邊形

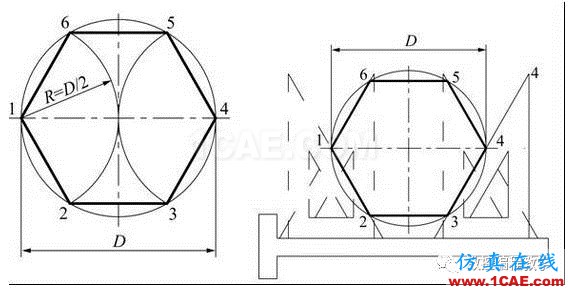

(1) 六等分圓周及畫正六邊形
已知對角線長為D作圓的內接正六邊形。
作圖方法如下:畫兩條垂直相交的對稱中心線,以其交點為圓心,D/2為半徑作圓。有圓規作圖和三角板作圖兩種。
其一是在圓上以D/2為半徑畫弧六等分圓周,依次連接圓上六個等分點1、2、3、4、5、6,即得一正六邊形,如圖所示。
其二是用60°三角板配合丁字尺作平行線,畫出四條邊,再以丁字尺作上、下水平邊,即得圓內接正六邊形,如圖所示。
已知對邊距離為S(即內切圓直徑),作圓的外切正六邊形。
作圖方法如下:畫出垂直相交的對稱中心線及內切圓(直徑為S)后,再用丁字尺與60°三角板配合,即可畫出正六邊形,如圖所示。

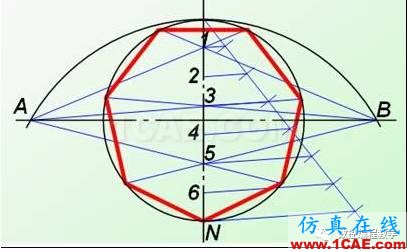

(2)正N邊形(以正7邊形為例)
⑴、 畫外接圓
⑵ 將外接圓直徑等分為N等份
⑶ 以N點為圓心,以外接圓直徑為半徑作圓與水平中心線交于點A,B。
⑷ 由A和B分別與奇數(或偶數)分點連線并與外接圓相交,依次連接各交點
5、橢圓的畫法

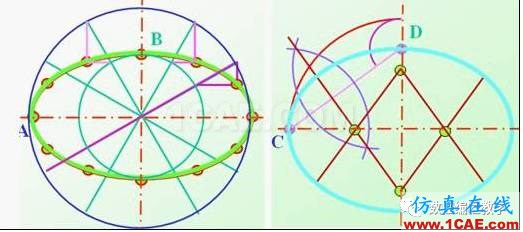

1. 同心法畫橢圓 2. 四心法畫橢圓
6、圓弧連接
A、 用半徑為R的圓弧連接兩已知直線
⑴ 作兩條輔助線分別與兩已知直線平行且相距R。交點O即為連接圓弧的圓心。
⑵ 由點O分別向兩已知直線作垂線,垂足即切點。
⑶ 以點O為圓心,R為半徑畫連接圓弧。
B、用半徑為R的圓弧連接兩已知圓弧(外切)
⑴ 以O(shè)1為圓心,R1+R為半徑畫圓弧。
⑵ 以O(shè)2為圓心,R2+R為半徑畫圓弧。
⑶ 分別連接O1O3、O2O3 求得兩個切點。
⑷ 以O(shè)3為圓心, R為半徑畫連 接圓弧。

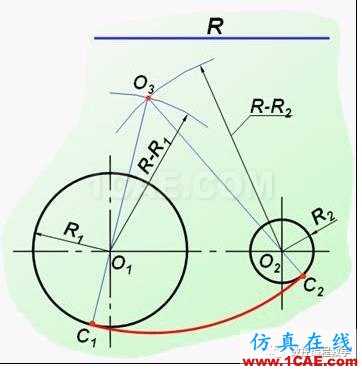

C、用半徑為R的圓弧連接兩
已知圓弧(內切)
⑴ 以O(shè)1為圓心,R-R1為半徑
畫圓弧。
⑵ 以O(shè)2為圓心,R-R2為半徑畫圓弧。
⑶ 分別連接O3O1、O3O2 并延長求得兩個切點。
⑷ 以O(shè)3為圓心,R為半徑畫連接圓弧。

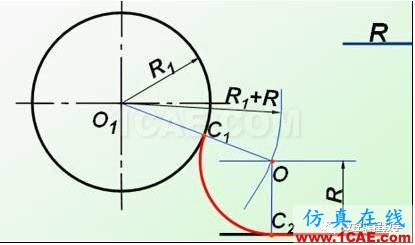

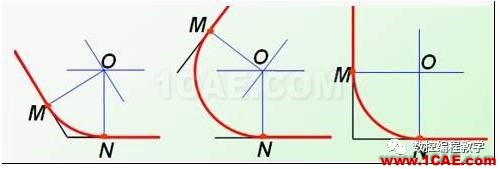

D、用半徑為R的圓弧連接已知圓弧和直線
⑴ 以O(shè)1為圓心,R1+R為半徑作圓弧
⑵ 作與已知直線平行且相距為R的直線。
⑶ 連接O1O,求得與已知圓弧的切點。
⑷ 由O向已知直線作垂線,求得與已知直線的切點。
⑸ 以O(shè)為圓心,R為半徑畫連接圓弧。
E、 混合連接:
圓弧連接作圖小結:
一、 無論哪種形式的連接,連接圓弧的圓心都是利用動點運動軌跡相交的概念確定的。
☆距直線等距離的點的軌跡是直線的平行線。
☆與圓弧等距離的點的軌跡是同心圓弧。
二、連接圓弧的圓心是由作圖確定的,故在標注尺寸時只注半徑,而不注圓心位置尺寸。
補:圓的切線

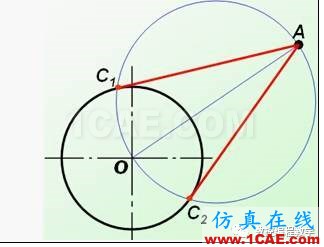

⒈ 過圓外一點作圓的切線
⑴ 連接OA ⑵ 以O(shè)A為直徑作圓 ⑶ 分別連接AC1、AC2

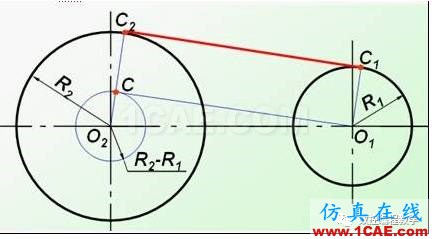

⒉ 作兩圓的外公切線
⑴ 以O(shè)2為圓心,R2-R1為半徑作輔助圓。
⑵ 過O1作輔助圓的切線O1C。
⑶ 連接O2C并延長使其與O2圓交于C2。
⑷ 過O1作O2C2的平行線。
⑸ 連接C1C2即為兩圓的外公切線。

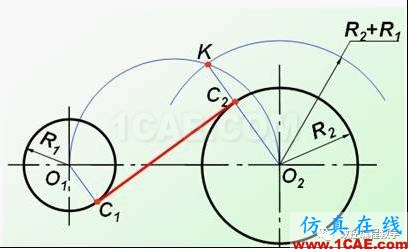

⒊ 作兩圓的內公切線
⑴ 以O(shè)1O2為直徑作輔助圓。
⑵ 以O(shè)2為圓心, R2+R1為半徑作圓弧與輔助圓相交。
⑶ 連接O2K。
⑷ 過O1作O2C2的平行線。
⑸ 連接C1C2即為兩圓的內公切線。
九、平面圖形的畫法
平面幾何圖形都是由若干直線和曲線連接而成的,這些線段有必須根據給定的尺寸關系畫出,所以要想正確而又迅速地畫好平面圖形,就必須首先對圖形中標注的尺寸進行分析。通過分析,可使我們了解平面集合圖形中各種線段的形狀、大小、位置及性質。

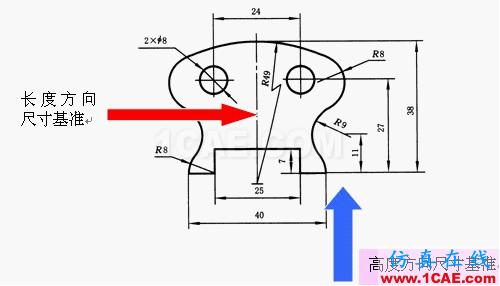

1.平面圖形的尺寸分析
標注平面圖形的尺寸時,要求正確、完整、清晰、齊全。要達到此要求,就需了解平面圖形應標注哪些尺寸。平面圖形中的尺寸,按其作用分為定形尺寸和定位尺寸兩類。而在標注和分析尺寸時,首先必須確定基準。
平面圖形的尺寸按作用分為:
定形尺寸—確定組成平面圖形的各個部分形狀大小的尺寸,稱為定形尺寸。如直線的長度、圓及圓弧的半徑、角度大小等。
如:25、40、7、R8、2×Φ8、R49等。
定位尺寸—確定構成平面圖形的各簡單的幾何圖形中線段間相互位置的尺寸,稱為定位尺寸。
如:24、27、11等。
尺寸基準—標注定位尺寸時的起始點。 在平面圖形中,應有水平方向(或稱X方向)和鉛直方向(或稱Y方向)的尺寸基準。通常以圖形的對稱線、主要輪廓線和大直徑圓的中心線為尺寸基準。
定形尺寸兼作定位尺寸。
2.平面圖形的線段分析
平面圖形的繪制步驟、尺寸標注都與線段連接情況相關。因此,根據鎖標注的尺寸和組成圖形的各線段間的關系,圖形中的線段可以分為以下三種:
(1)已知線段:定形尺寸、定位尺寸齊全,可以直接畫出的線段。
如: 2×Φ8圓、R49弧、25和7確定的槽、下部?jī)蓚€(gè)R8
(2)中間線段:有定形尺寸,而定位尺寸則不全,還需根據與相鄰線段的一個連接關系才能畫出的線段。
如:R9圓弧。
(3)連接線段:只有定形尺寸,而無定位尺寸,需要根據兩個連接關系才能畫出的線段。
如:圖上部R8。
注意:下部R8圓心不在25尺寸確定的槽左端面與底面直線的交點處,要從40返一個8來確定。
3.畫圖步驟
(a)分析圖形,畫出基準線,并根據定位尺寸畫出定位線;
(b)畫出已知線段,即那些定形尺寸、定位尺寸齊全的線段;
(c)畫連接線段,即那些只有定形尺寸,定位尺寸不齊全或無定位尺寸的線段;
注:這些線段必須在已知線段畫出之后,依靠他們和相鄰線段的關系畫出。
(d)擦去不必要的圖線,標注尺寸,按線型描深。

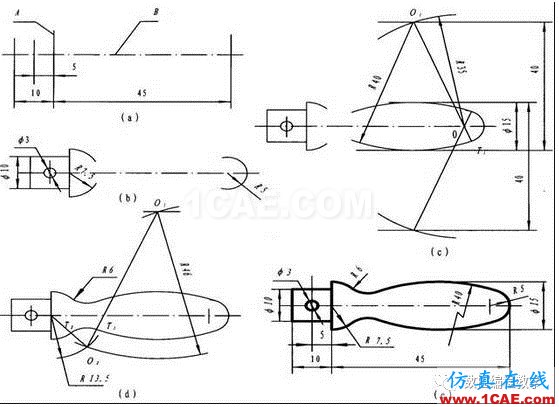

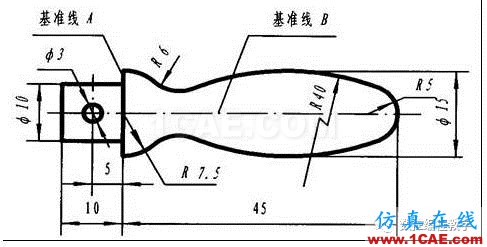

圖 手柄的畫圖步驟
4.儀器繪圖的一般步驟
盡管計算機繪圖在工程技術界應用已經日益普及,但是儀器繪圖仍是工程技術人員應該掌握的重要技能之一。要使繪圖工作效率高、質量好,更多數控編程知識關注微信公眾號(數控編程教學)領取教程,除了熟練掌握國家技術制圖標準、掌握正確的幾何作圖方法和正確地使用繪圖工具外,科學合理地繪圖步驟也是提高繪圖效率的重要因素。通常,使用儀器繪制工程圖時,應該遵循如下的步驟:
1)認真做好準備工作
首先準備好圖板、丁字尺、三角板、儀器及其它繪圖用具,如橡皮、曲線板、擦圖片、膠帶紙等。并將圖板、三角板、丁字尺擦拭干凈。為了作圖快速,常用的鉛筆(如HB、H)可以多準備幾支,削好備用;各種繪圖工具應該放在適當位置,不用的物品不要放在圖板上。
2)仔細分析所畫對象
做任何工作都要做到心中有數,繪圖工作也是如此。繪制平面圖形時,要首先分析圖形的連接情況,找到兩個方向的尺寸基準,確定哪些圖線是已知線段,哪些線段是中間線段或連接線段,以確定圖形繪制的順序。而繪制立體模型或及其零件的視圖時,則要分析所畫對象的各種特征和連接關系,以確定采用什么樣的方案來表達它。
3)合理的選擇比例和圖幅
根據表達的對象,選用合適且符合國家標準的比例和圖紙幅面,如有可能盡量選用1:1的比例和標準圖紙。用膠帶紙將圖紙固定在圖板上。
4)繪制圖框和標題欄
按照GB/T14689-1993和GB/T10609.1-1989規定的大小用細實線繪制圖框和標題欄。對于印制好的圖紙,這一步可以省略。
5)圖形的布置(布圖)
布置圖的位置的準則是使圖形美觀、允稱,在圖樣上不應出現疏密不均、頭重較輕的情況。布圖時要考慮到為標注尺寸和注寫文字說明留有足夠的空間。布圖時依據圖形的長度和寬度,確定其位置,并畫出各個圖形的作圖基準線,如中心線、對稱線、或主要平面的投影線等。
6)輕畫底稿
繪制底稿時應注意“先主后次”的原則,既先畫主要輪廓線,然后再畫細節部分,如圓角、孔、槽等。繪制底稿時要使用H或2H的鉛筆,輕畫細線,以便于修改。對于剖面線可以只畫幾條,表明方向即可。
7)描深圖線
通常,描深直線段要使用HB或B的鉛筆,描深圓弧使用B或2B的鉛筆。描深時的先后順序與畫底稿時的順序不同。為了使線段光滑連接,應先描深圓和圓弧,更多數控編程知識關注微信公眾號(數控編程教學)領取教程,再描深直線段,既所謂的“先曲后直”的描深原則。而描深粗實線的直線段時,又是按照先“水平線段、垂直線段、傾斜線段”的順序進行。同時還應按照“先上后下、先左后右”的原則進行作圖。
描深完所有的粗線后再按照同樣的順序描深所有的虛線、點畫線和細實線,這就是所謂的“先粗后細”的原則。
8)標注尺寸
在完成了圖線描深工作以后,接著標注尺寸。標注尺寸時,應先畫尺寸界線、尺寸線、尺寸箭頭,再注寫尺寸數字和其它文字說明。
9)檢查全圖,填寫標題欄
最后要仔細的檢查全圖,在確認沒有錯誤后,填寫標題欄中的內容,將多余的紙邊裁剪整齊,完成全圖。
繪圖程序簡單可以表達為:
一、準備工作
⑴、進行尺寸分析、線段分析;
⑵、確定比例,選擇圖幅;
⑶、確定作圖順序。
二、繪制底圖(底稿)
⑴、畫底圖的注意事項:
①、用H或2H鉛筆畫圖;
②、線型不分粗細;
③、要求作圖準確;
④、畫錯的地方,可以等底圖畫完后一齊擦掉。
⑵、畫底圖的步驟:
①、畫圖框和標題欄;
②、合理布圖,畫基準線;
③、畫出已知線段;
④、畫出中間線段;
⑤、畫出連接線段;
⑥、審核圖形,標注尺寸。
三、描深底圖(底圖)
⑴、描深底圖的步驟:
①、先粗后細。按粗實線---虛線---點畫線---細實線的順序。
②、先曲后直。按圓---圓弧---直線的順序。
③、先水平后垂斜。按水平線(自上而下)---垂直線(自左而右)---斜線的順序。
④、先箭頭,后數字,再標題欄。
⑵、描深底圖的注意事項:
①、用HB或B鉛筆描深;
②、線條粗細、濃淡均勻;
③、保持圖面清潔(雙手、三角板、丁字尺應保持清潔)。來源:數控編程教學
