23種彈簧夾頭設計圖集，值得收藏！

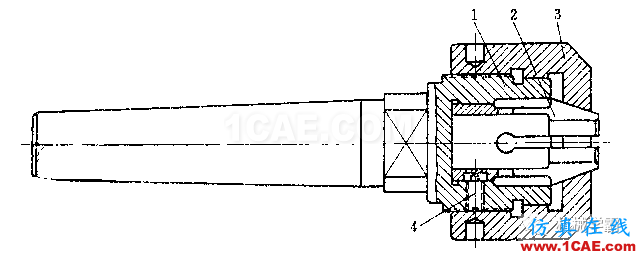

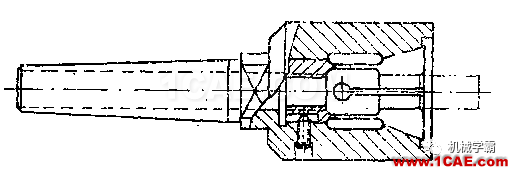

1. 向固定式彈簧夾頭

夾頭體1以錐柄插入機床主軸錐孔中,簡夾2軸向固定。旋緊螺母3,其內錐面迫使筒夾收縮將工件夾緊;反轉螺母,簡夾彈開,松開工件。螺母與筒夾之間有相對轉動,其配合錐面易于磨損,適用于輕便及一般工件加工。限于筒夾的擴張量,工件基準面公差應不大于0.5毫米。螺釘4用以防止簡夾轉動。

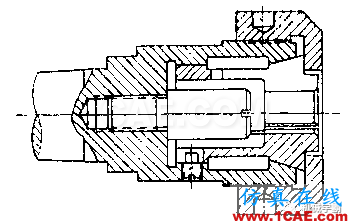

2. 向移動式彈簧夾頭

旋緊螺母時,簡夾作軸向移動便夾緊工件。支承釘用于工件軸向定位。由于簡夾與工件間有相對軸向位移,故其夾頭工作表面易于磨損,適用于—般工作。

3. 間錐套式彈簧夾頭

中間錐套5置于夾頭體1與筒夾2之間,并以銷4作圓周固定。轉動螺母3,通過螺母內端面(或銷6),使錐套作軸向移動,從而使筒夾收縮(或張開)。

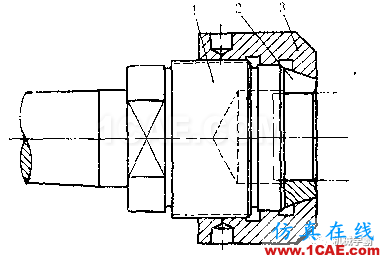

4. 槽錐套式彈簧夾頭

以縱向切槽的錐套2代替筒夾。旋緊螺母3時,其內錐面迫使錐套收縮夾緊工件。適用于一般工作。

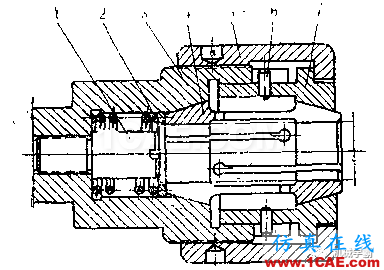

5. 端作用式彈簧夾頭(1)

筒夾兩端均有卡爪。旋緊螺母5時,由于夾頭體3及錐套7內錐面作用,使兩端卡爪同時收縮夾緊工件。兩個銷6用防以防止錐套隨螺母轉動,彈簧2使筒夾4復位,支釘1用于工件軸向定位。適于夾持較長的工件。

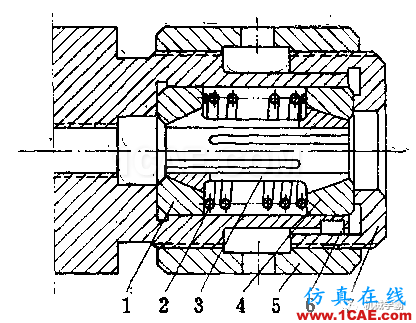

6. 端作用式彈簧夾頭(2)

兩端帶錐面的筒夾3與相應的錐套1和4相配。當轉動帶左右螺紋的螺母5時,通過襯套7推動套4和簡夾3左移,使簡夾兩端同時收縮夾緊工件;反轉螺母5時,借彈簧作用松開工件。鍵6用以圓周固定襯套7。

7. 緊式彈簧夾頭

通過主軸孔的拉桿與筒夾尾部的螺紋孔連接。拉桿軸向移動(手動或機動)使簡夾作徑向收縮(或張開),以?shī)A緊(或松開)工件。工件無軸向定位。

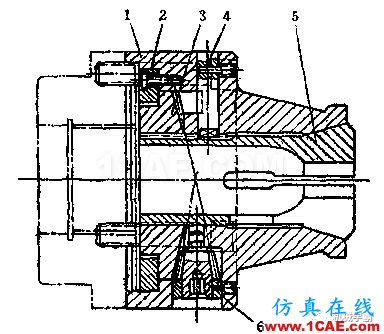

8. 利用插頭扳手操縱的彈簧夾頭

簡夾5以尾部螺紋旋入錐齒輪3的螺孔中,并以圓銷4作圓周固定,利用環2將錐齒輪3軸向固定于夾頭體1中。用插頭扳手轉動小錐齒輪6使筒夾作軸向移動,從而實現工件的夾緊〔或放松〕。

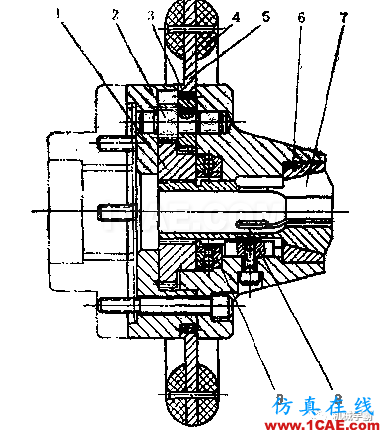

9. 手輪傳動的彈簧夾頭

簡夾7以尾鄰螺紋旋入齒輪1螺孔中,并以鍵8作圓周固定。當轉動手輪4時,與其相連的內齒輪5便傳動齒輪3,通過齒輪2使齒輪1(即螺母)轉動,筒夾便沿錐套6作軸向移動,以?shī)A緊(或放松)工件。推力軸承9可使轉動輕便靈活。

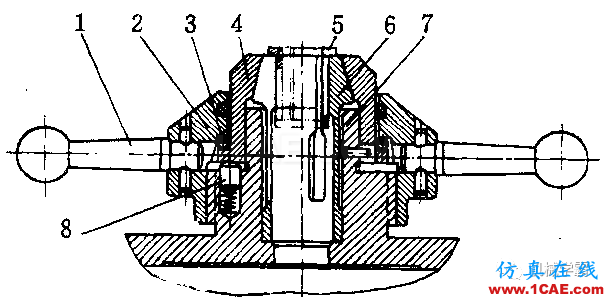

10. 利用手柄操作的彈簧夾頭

用于銑、鉆床加工軸類零件。轉動手柄1,經螺母2滾珠3使套簡4下移,其內錐面迫使簡夾6收縮,通過過渡套筒5將工件夾緊;反轉手柄1經彈簧頂住8使套筒4上移,即可松開工件。過渡套用5可以更換以支持不同直徑的工件,擴大其使用范圍。

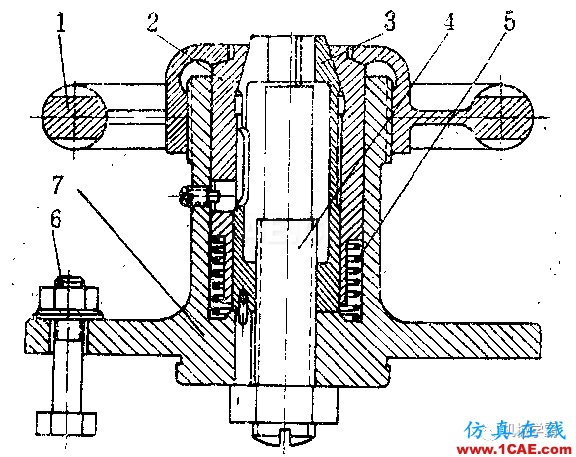

11. 利用手輪操作的彈簧夾頭

用于銑、鉆床上加工軸類零件。使用時以凸臺7安裝于固定的夾具底座上,以螺栓6緊固。轉動手輪1,使套筒2下移,其內錐面迫使簡夾收縮而夾緊工件;反轉手輪l,彈簧5將套簡2上頂,使筒夾松開工件?？烧{(diào)定程桿4用于工件軸向定位。

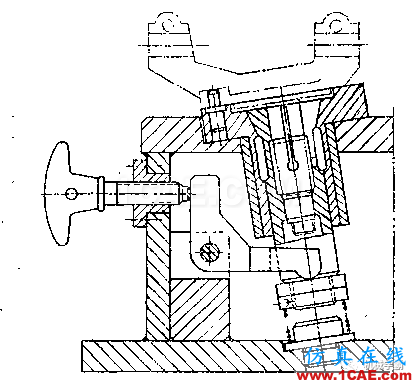

12. 利用偏心操縱的彈簧夾頭

13. 用螺旋杠桿操縱的彈簧夾頭

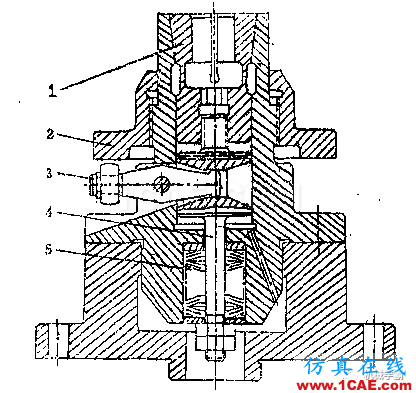

14. 用碟形彈簧自動夾緊的彈簧夾頭

轉動帶六方頭的螺母2時,便碰撞初杠桿3迫使螺桿4向上抬起,使筒夾1松開。反轉螺母2向上移時,碟形彈簧5通過螺汗4迫使筒夾下移,夾緊工件。筒夾l具有內六角孔,使之便于更換,以適應不同直徑的工件。

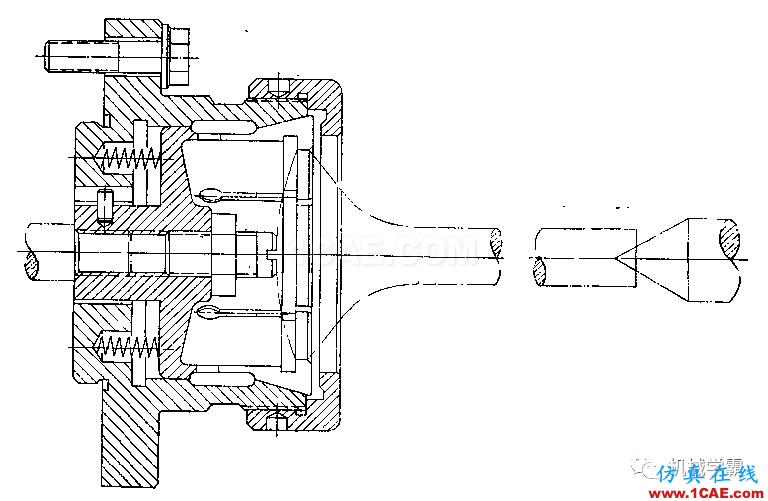

15. 用尾頂尖頂緊的彈簧夾頭

工件在浮動滑柱的維孔中及尾頂針上定心。當尾頂針向前頂時,通過工件臺階端面推動筒夾左移,夾頭體內錐面便迫使簡夾收縮將工件夾緊;尾頂針退回,簡夾便自動松開。

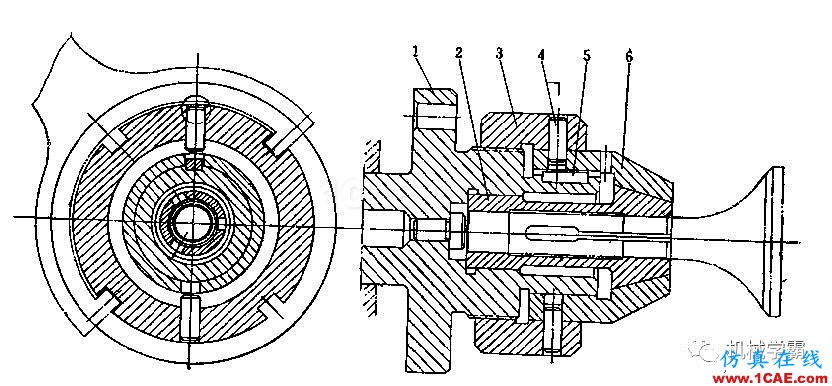

16. 閥用的彈簧夾頭(1)

工件以較長的桿部定位,并以一端插入簡夾導向部分的定位孔中。錐套3用鍵5與夾頭體1作圓周固定。旋轉螺母3,通過插入錐套環行槽中的銷子4使錐套作軸向移動,以使簡夾夾緊或松開工件。

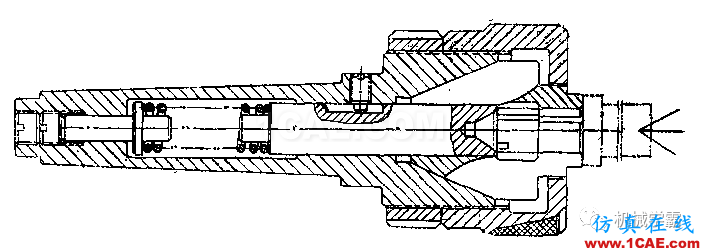

17. 夾氣閥用的彈簧夾頭(2)

筒夾的鈾向移動利用通過主軸孔的拉桿來操作。由于工件基準面很短,故同時用尾頂針聯合定位。四個彈簧的作用是使簡夾易于恢復到起始位置。

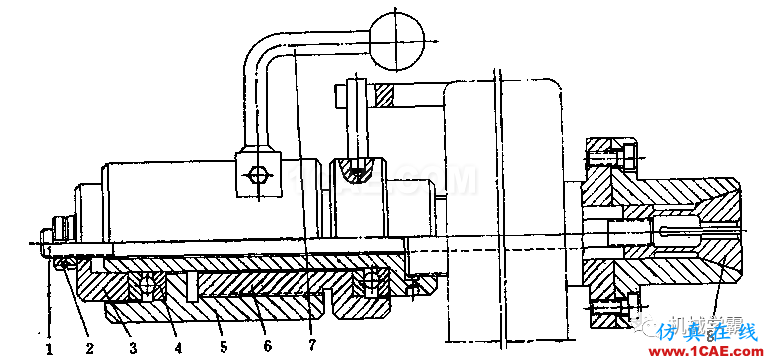

18. 不停車彈簧夾頭(1)

向前拉動手柄7,夾緊套5相對于夾緊座6(兩者為雙頭方牙螺紋連接)向左移動。通過止推軸承4、墊圈3、螺母2和拉桿I,拉動筒夾8左移,將工件夾緊;手柄7向后推時,夾緊套右移,簡夾便松開。

19. 不停車彈簧夾頭(2)

夾頭體7以錐柄插入機床主軸錐孔中。與套因2固定在一起的支架9利用螺栓11、螺帽10及固定螺帽12緊固于床身導軌面的一定位置上。當順時針轉動手柄1(約90度)時,罩殼3相對于套圈左移,通過止推軸承4,滑套5和螺母6使簡夾左移,卡緊工件;手柄反轉時,簡夾自動松開。

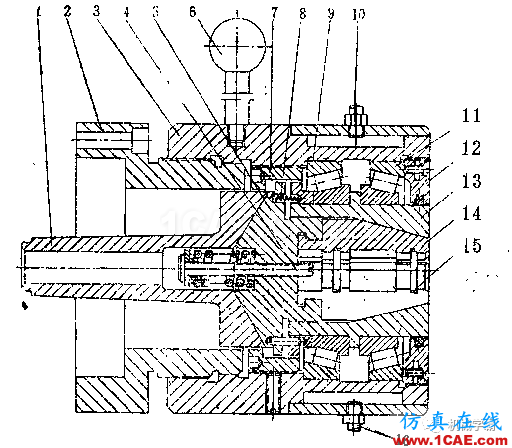

20. 不停車彈簧夾頭(3)

夾頭座2固定于機床主軸箱前端,心軸1裝于主軸內。向后推動手柄6時.夾頭體3經端蓋12軸承11帶動鎖緊套13向左移動,同時使卡爪14收縮夾緊工件,結合于5與心軸1結合。此時動力由機床主軸經心軸、結合子、卡爪傳給工件。向前拉動手柄,夾頭體經軸承9推動鎖緊套右移,由于彈簧8的作用。使鎖緊套右移,卡爪在彈簧圈15作用下松開,同時端蓋7推結合子右移與心軸脫開,工件停止轉動,即可卸下。水管接頭10和16,用以通入冷卻水,以防軸承過熱。

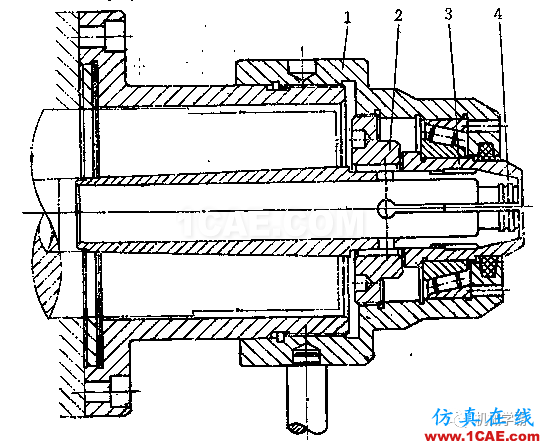

21. 不停車彈簧夾頭(4)

旋轉止推套1,通過滾動軸承推動內錐套3向左移動,即可使筒夾4收縮將工件夾緊;反轉止推套1,由螺紋擋圈2推動內錐套3右移,使夾頭松開。

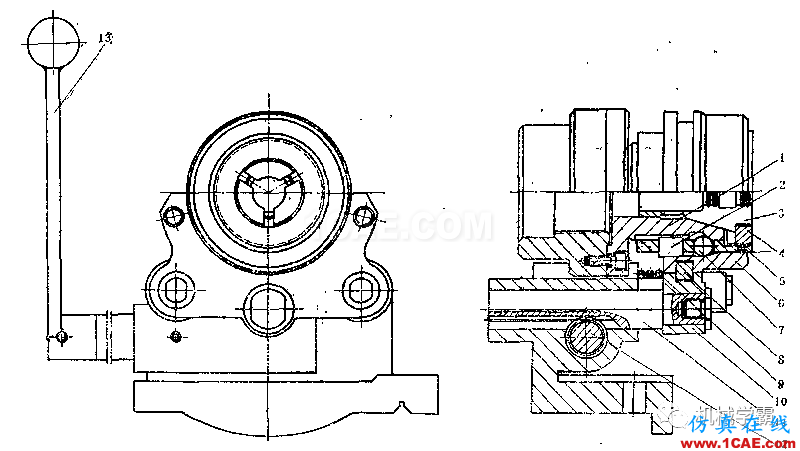

22. 不停車彈簧夾頭(5)

外沿套6和內沿套5用圾2與內維套14n這,并可沿軸茍揮動》蹬時針轉動手柄13時.齒輪軸12傳動齒條軸1I向左移動,卡環座10經卡環8推動外滑套6友強;草內錐面迫使圓周六個鋼球7移動,帶動內淚套左移,調整環4便推動箭央“3左移將工件夾緊;反轉手柄,上述備件作相反運動,即松開工件。 彈簧9的作用是在夾頭工作時,使卡環與外沿套的溝保持端而間隙,以減少磨損。用調按環4調整夾緊行程。

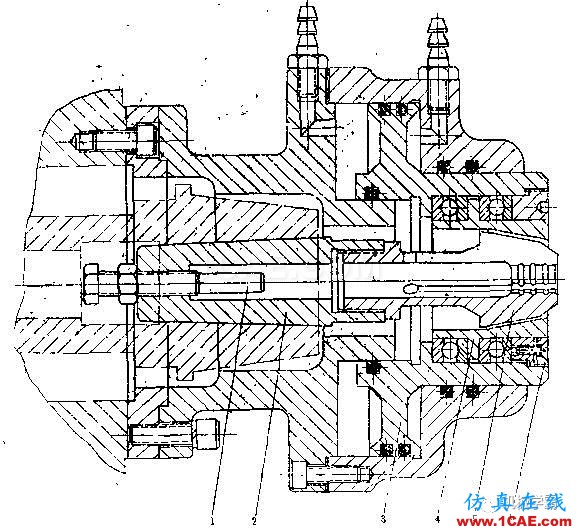

23. 氣動不停車彈簧夾頭
