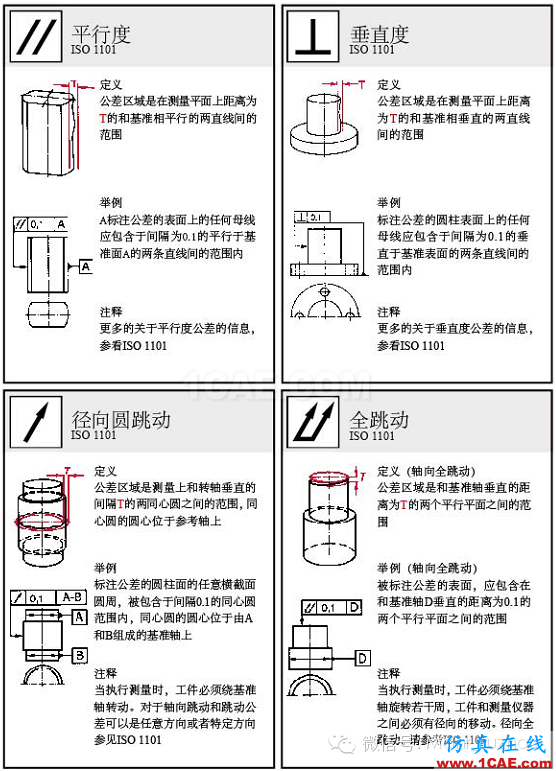

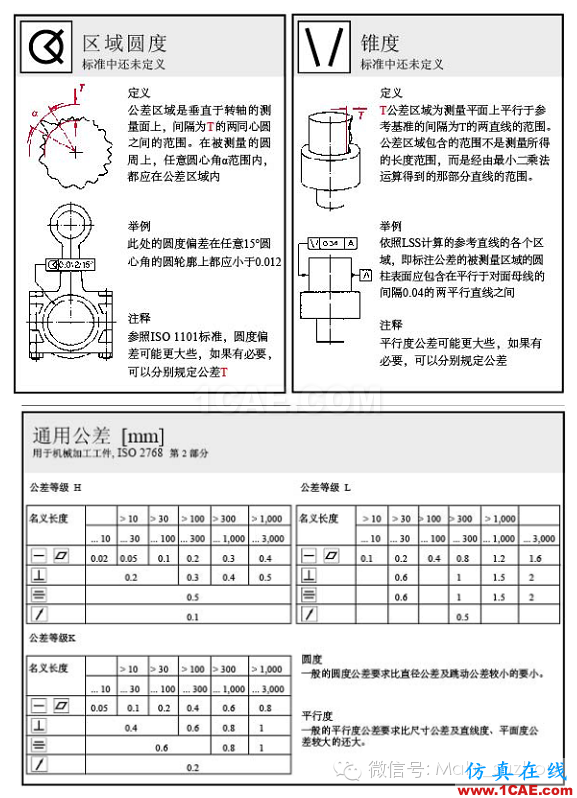

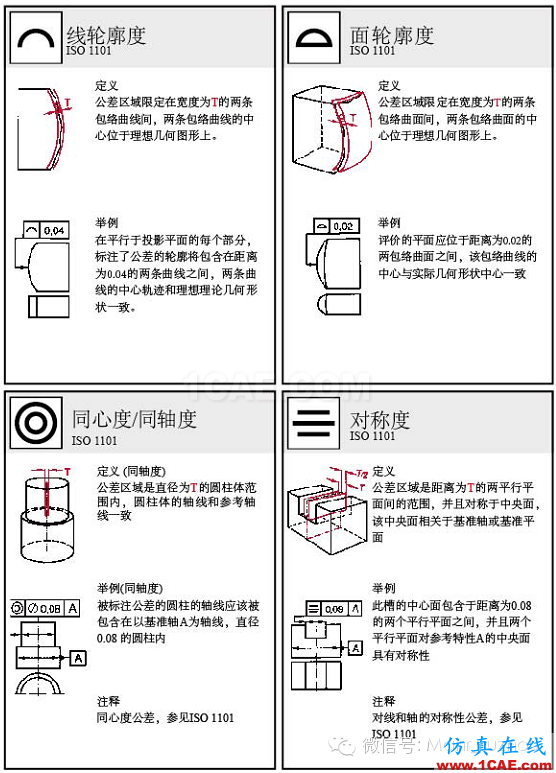

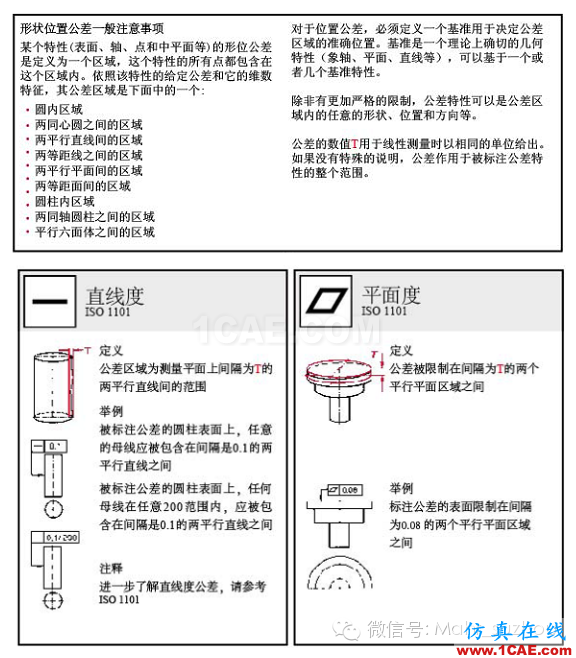

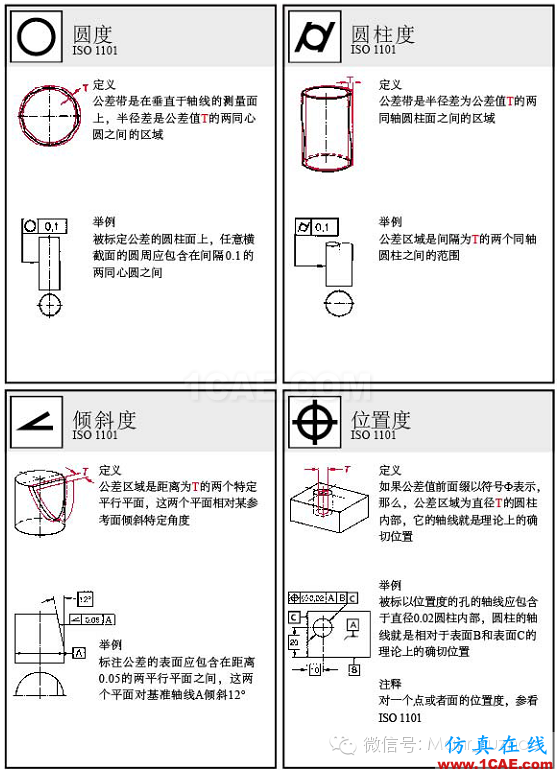

加工后的零件不僅有尺寸公差,構成零件幾何特征的點、線、面的實際形狀或相互位置與理想幾何體規定的形狀和相互位置還不可避免地存在差異,這種形狀上的差異就是形狀公差,而相互位置的差異就是位置公差,統稱為形位公差!

友情提示,建議在wifi下欣賞

公   差	特 征 項 目	符  號	有或無基準要求
形 狀	形 狀	直 線 度		無
平 面 度		無
圓  度		無
圓 柱 度		無
形狀或位置	輪 廓	線輪廓度		有或無
面輪廓度		有或無
位 置	定 向	平 行 度		有
垂 直 度		有
傾 斜 度		有
定 位	位 置 度		有或無
同軸(同心)度		有
對 稱 度		有
跳 動	圓 跳 動		有
全 跳 動		有

• 直線度(straightness)

• 平面度(flatness)

• 圓度(circularity)

• 圓柱度(cylindricity)

• 線輪廓度(profile of a line)

• 面輪廓度(profile of a surface)

• 定向公差(orientation tolerance)

• 平行度(parallelism)

• 垂直度(perpendicularity)

• 傾斜度(角度) (angularity)

• 位置度(position)

• 對稱度(symmetry)

• 同軸度(同心度) (concentricity)

• 圓跳動(circular runout)

• 全跳動(total runout)

•
