什么是沖壓?

沖壓是靠壓力機和模具對板材、帶材、管材和型材等施加外力,使之產生塑性變形或分離,從而獲得所需形狀和尺寸的工件(沖壓件)的成形加工方法。

汽車的車身、底盤、油箱、散熱器片,鍋爐的汽包,容器的殼體,電機、電器的鐵芯硅鋼片等都是沖壓加工的。儀器儀表、家用電器、自行車、辦公機械、生活器皿等產品中,也有大量沖壓件。

按沖壓加工溫度分為熱沖壓和冷沖壓。前者適合變形抗力高,塑性較差的板料加工;后者則在室溫下進行,是薄板常用的沖壓方法。

板料,模具和設備是沖壓加工三要素。

板料:沖壓用板料的表面和內在性能對沖壓成品的質量影響很大。

對于沖壓材料的要求的6點

① 厚度精確、均勻。

② 表面光潔,無斑、無疤、無擦傷、無表面裂紋等。防止生成廢品。

③ 屈服強度均勻,無明顯方向性。為了減少造成次品或廢品

④ 均勻延伸率高。為了防止不均勻變形。

⑤ 屈強比低。為了提高彎曲件精度。

⑥ 加工硬化性低。為了防止以后變形

模具:模具的精度和結構直接影響沖壓件的成形和精度。模具制造成本和壽命則是影響沖壓件成本和質量的重要因素。

設備

按傳動結構:手動沖壓機,機械沖床,液壓沖床,氣動沖床,高速機械沖床,數控沖床

按加工精度:普通沖床,精密沖床

按使用范圍:普通沖床,專用沖床

加工特點

1. 沖壓加工的生產效率高,且操作方便,易于實現機械化與自動化。

2. 沖壓的質量穩定,互換性好,具有“一模一樣”的特征。

3. 沖壓的強度和剛度均較高。

4. 沖壓件的成本較低。

現在來看看動圖吧~你會更了解沖壓

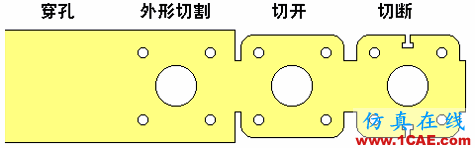

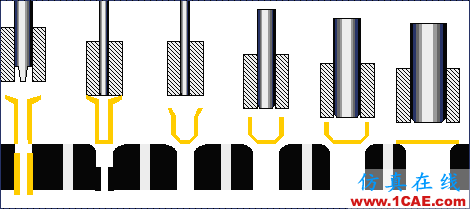

拉伸的過程,為了防止太突然嚇到材料,所以要一點一點的來哦~

圓形工件就是這么彎折出來的~

擺件式工件彎折~

V字形彎折

剛才都是板材彎折,那么圓管是如何彎折的呢?

來看看傳說中的軋制是怎么回事~

終于輪到易拉罐的制作方式了!小編也是第一次看!

---

這是實際生產中易拉罐生產過程

想知道根本原理的同學可以再來看看,這個視頻用3D模型很好的表達了生產過程~

話說你最喜歡喝百事呢?還是可口可樂呢?
