大牛級機械設計師是怎樣煉成的？【轉發】

多年來,我在機械非標設計一線跌跌拌拌,主持設計了幾十種產品,在這些項目中與帝都知名設計研究院,著名高校及兄弟單位進行過多次合作。

我深深的體會到,機械設計人才的良莠不齊,渾水摸魚沽名釣譽之徒太多。

目前,國人學習做事大多喜歡找捷徑,總結起來有三種方法:

• 最聰明的方法--模仿別人,學習別人的經驗消化理解


• 最寶貴的方法--經過自己深思熟慮實踐

• 最痛苦的方法--總結自己失敗的經驗和教訓

在化工707手機APP就可以直接看到專業性的電子書哦

化工707

不像電子等新興行業,好多工程師把自己的經驗發到論壇上分享。機械行業鑒于當今知識產權做的不到位,機械行業大都互相堤防,遮掩,唯恐被別人看破看懂。在此我想記錄下自己設計過程中的點滴,拋磚引玉,互相交流。

這個級別就是能掌握設計所需的工具。

• 熟練操作CAD,ProE,SW,ANSYS,Mathcad等軟件。

• 深刻理解材料力學,工程力學,機械設計理論,機械加工工藝,金屬工藝學等基礎理論。

• 熟練掌握公差配合,工程材料等基礎知識。

經常見那些自稱用某種軟件很熟練的小伙子們實際操作軟件的時候是那么生疏,熟練程度不好界定,如果必須量化那么只能給個近視量,如果用某個軟件繪制工程圖不到500張,如果三維模型沒畫夠上千個就別說自己是熟練。

這也是一樣,不說對那些要點如數家珍,最起碼說對一個學科能系統地從頭到尾穿起來。

這是更進一步的要求。舉個例子,對于公差配合熟練掌握就是對基準體系、形狀公差、位置度公差、延伸公差帶、等知識熟記于心,對這些公差的應用,公差的檢測,以及加工過程中保證這些公差的工藝等有初步了解。

達到了這些要求,就具備了機械設計的基礎知識。

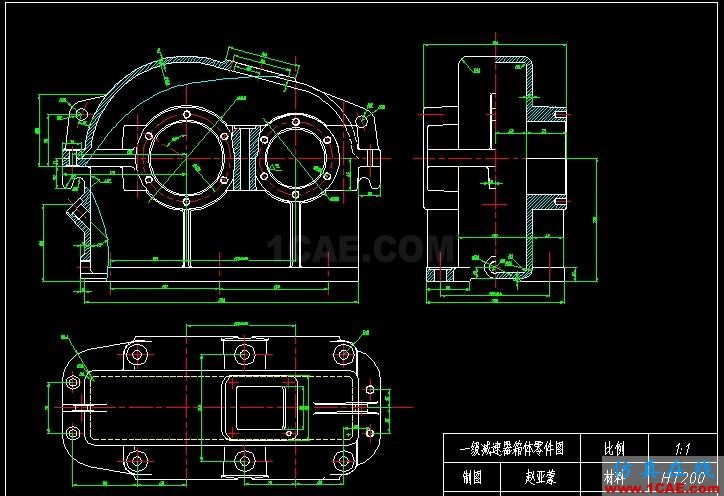

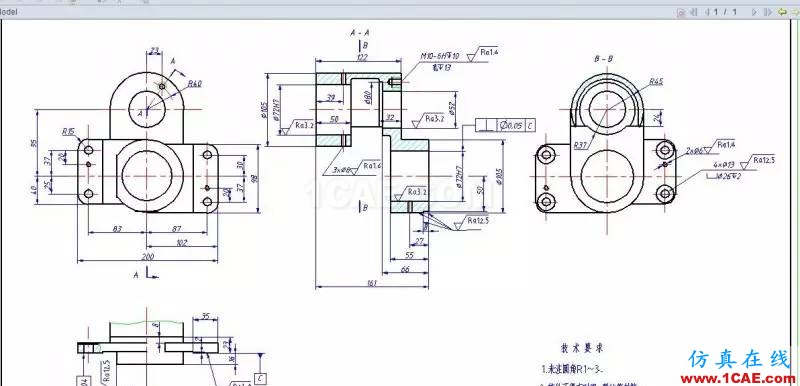

圖紙是工程師的語言,

作為幼兒就應該學會說話了。

常用的三、五十個制圖國標應該倒背如流,如果有企業標準和規范會稍多一點。這些倒沒這么難,繪制兩三千張工程圖,這些標準就會形成一種習慣。關于制圖之前也曾說過“現在好多工作多年的機械設計人員連張像樣的圖紙都畫不出來”。

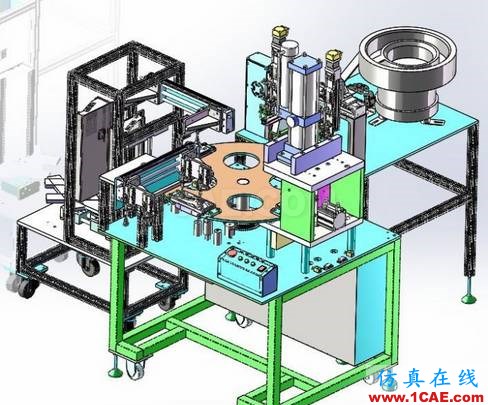

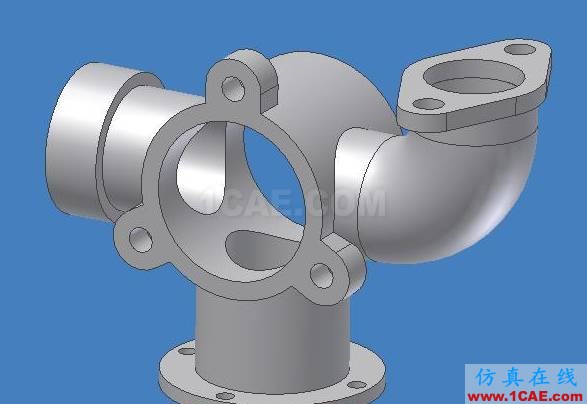

三維圖也是有語法的,并不是按照尺寸畫出三維圖就行了。

是采用自上而下、還是自下而上,如果自下而上從零件時候就必須為下一步裝配,方針,修改做準備?；鶞?zhǔn)面怎么選,用什么特征都不是隨便選的。零件圖繪制順序還要結合零件的加工工藝順序一致,是先拉伸切除還是先旋轉切除都要結合零件的加工工藝。三維圖裝配也一樣,根據裝配規范的總成逐級裝配。

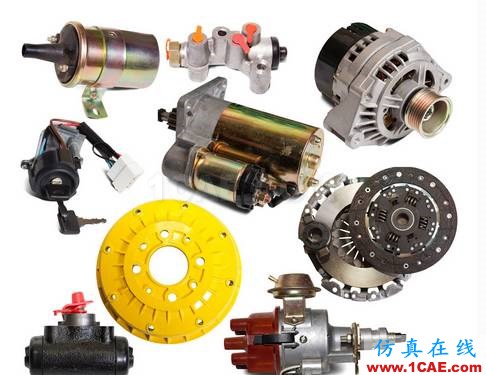

兒童級是最為~漫長~的一個階段,這個階段可以在師傅的指導下完成簡單的零件設計。

既然是設計肯定要對這個零件的功能要求力學性能了如指掌,然后進行適當?shù)牧W(xué)計算。

分析的目的在于獲得符合要求的工作性能的同時,做到重量輕巧,加工簡單,降低成本,其實歸根結底就是錢的問題。

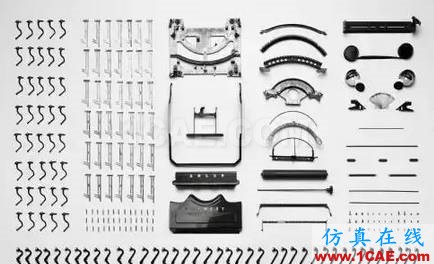

這個階段應該很清楚設計的每一個零件是怎么加工出來的,用到什么機床,采用什么樣的表面處理工藝,每個公差存在的意義,只有這樣才能保證你設計的零件在當今的加工條件下能制造出來。

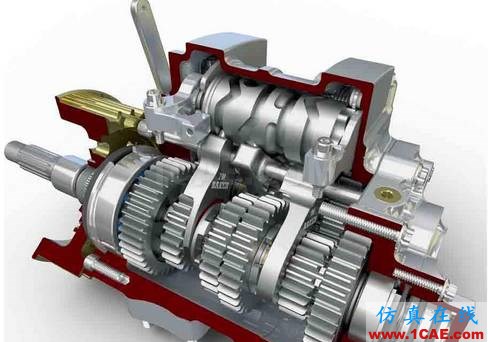

然后就是裝配問題,心中應該比較明確自己設計的部件,機器,是怎么安裝的,采用什么工具安裝,需不需要吊裝孔,要不要定位。然后維修,使用,易損件更換是否方便。

這個階段應該深刻認識到對加工工藝了解遠比理論更有意義,這個階段你會慢慢感覺到那些每天炫耀三維軟件制作三維動畫和生成紅黃綠網格的最多只能算是個制圖員。

當終于把這個階段走完的時候,發現作為設計師終于可以自己設計一些簡單的結構了。這時候也慢慢發現有人在罵你,或者說有機會挨罵了。

圖片來源:人民網(圖文無關)

因為生產、采購、使用、維修、運輸,所有的錯誤都可以歸結為設計的錯誤,的確如此,因為設計的時候都可以避免的。

理由如下:你設計的一個零件某個工序會讓他們更換20把刀具;因為你設計的零件某個公差要求導致加工合格率只有50%;因為你設計的零件加工時候需要翻來覆去折騰好幾次,甚至不得不為了加工一個零件而做了一堆工裝,因為你設計的一個零件質檢人員檢測時必須用三坐標才能檢驗。

簡單就是科學是設計的通用思想。據說國外設計師完成一個零件設計后都要問自己兩句話——公差精度可不可以再低一些,結構可不可以再簡單一些。

操作者是反應問題最多的,所以你的設計必須把使用產品的人想的足夠笨。

• 比如設計出的設備難以操作,或者你寫的使用說明書密密麻麻50頁,讓操作者難以掌握。

• 比如誤操作,不要懷疑,誤操作也是設計者的設計失誤造成的,如果你把兩個按鈕設計的一樣,操作者肯定會不小心按錯啊。

• 比如舒適度,如果你了解操作者手操作的最佳高度是1~1.2米,一般人手操作50N左右的時候最舒適,低于20N的操作件要考慮誤操作的可能性,大于130N的操作件人會感覺費力。

如果這些都滿足了,也許客戶依然會感覺你的設計不太舒服,或許操作者自己也說不出是哪設計的不合理;這些設計者依然可以避免,《機械設計心理學》和《設計美學》這是設計者的必修課。

• 例如你在一個儀表盤上的數據顯示了8位數字,但是一般人的記憶的最佳長度是不大于7位;

• 例如你某個結果設計的足夠堅固,可以別人看起來總感覺你這結構弱不禁風;

• 例如本來一個具有親和力的產品,經過你設計后卻讓人感覺不敢觸摸,等等這些問題,你都可以在心理和美中找出答案解決。

產品采用什么樣的包裝方式,怎么運輸,采用公路運輸時候長寬高的限制,如果需要出口產品還要考慮集裝箱因素,等等一系列問題。

維修更是一門學問,還是那句話“簡單就是科學”;同樣的產品別的設計師設計的需要取得麻省理工學士學位的才能維修,你設計的只需要一個農民工便可維修,這就是設計的境界;同樣別家的產品維修售后人員帶兩把扳手兩種配件就搞定了,而你設計的產品需要帶一套呆扳手一套套筒扳手一套內六角扳手,外加20種規格配件,這肯定是你設計的失敗。

最漫長的兒童級終于熬過去了,接下來就是少年級。所謂年少輕狂,這時候感覺自己水平面面俱到,設計也比較輕浮、狂妄,不會深思熟慮,感覺自己經驗豐富,總是想當然。

到了這個階段可以用愛去形容,深深地愛著自己的每一個產品,深深地愛著自己的行業。

每一個產品都是設計師的孩子;引用一句名言“付出才會愛”,那么付出太多才會愛的癡狂。

因為為機械設計付出過那么多辛勤的汗水;為了設計某個產品而徹夜難眠,甚至為設計中的一個失誤而在夢中驚醒;注重每個細節甚至為了某個螺栓的取舍而費盡心思;為了攻讀某個學科而熬過的無數個夜晚;為了未知領域自己一個人與枯燥的專業書為伴;最好的年華獻給了機械,所以輕狂一些可以理解因為你已經具備了一些可以輕狂的基礎。

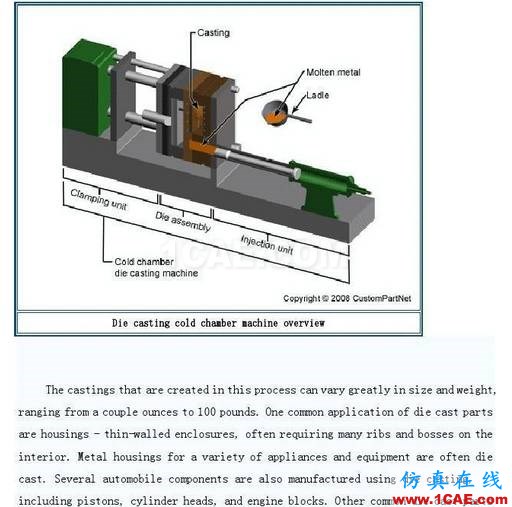

這個階段不但清楚地知道每一個零件是怎么加工出來的,而且知道這個零件有多少種加工方法,每道工序在機床上裝卡幾次,需要什么樣的機床附件,需要用到什么規格的刀具等。

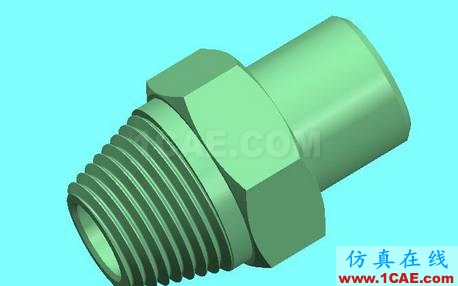

拿螺紋為例:車削內外螺紋各需要什么的車刀,常見螺紋刀有多少種,螺紋刀進刀方式有多少種,梯形螺紋鋸齒形螺紋矩形螺紋各怎么加工。

總之,一切錯誤都是設計者的錯。機械設計者是可憐的。設計出好的產品并非是件容易的事情。

• 廠商希望盡量降低成本,銷售商希望產品能吸引客戶。

• 客戶在采購時候領導會注重產品的價格、外觀和品牌。

• 一線使用人員更在乎產品的功能和操作。

• 售后維修人員所關心的則是產品拆裝、檢查和維修的難易。

與產品相關的各方面有不同的需求,而且這需求還經常相互沖突。即便如此,一個優秀的設計師依然能夠設計出讓各方面都能接受或都能滿意的產品。

機械設計師的注意事項

1、繪圖是一個設計師的臉面,面子工程。

由一張圖紙可以看出一個工程師的基本素質,一張圖紙可以看出設計師的嚴謹程度和對國標的掌握情況,一張圖紙也可以看出設計師對加工工藝的熟悉程度。

繪圖的境界就是嚴謹與藝術的結合,所有的標準、知識、分析都是為了一個字“美”,這是對繪圖的較高層次的要求。作為設計師的基本功,所謂功到自然成,“繪制過18K張圖紙,才會看到超越機械的美”。

2、螺紋的設計應用可以看出設計師的基礎。

這是硬工夫裝不出來的。螺紋就像是數學中的“0”,最簡單卻又最復雜,隨處可見但又千變?nèi)f化。

從日不落帝國發明了英制螺紋,然后山姆大叔推行聯盟標準并衍伸到公制(米制)螺紋,公制螺紋在嚴謹?shù)娜斩褡逋茝V至歐洲大陸然后漂洋過海來到了中國,螺紋在漫長的演變中應用到各種各樣的工況。

• 常見的米制普通螺紋,美制統一螺紋,英制惠氏螺紋,小螺紋,航空航天螺紋。

• 用于傳動的米制梯形螺紋,愛克母螺紋,米制鋸齒螺紋,美制鋸齒形螺紋,英制鋸齒形螺紋。

• 用于密封的英制密封管螺紋,英制非密封管螺紋,日韓舊英制管螺紋,美制密封管螺紋,美制干密封管螺紋,美制非密封管螺紋米制管螺紋。

• 另外還有行業專用螺紋等。

螺紋作為復制的空間曲面力學分析更為復雜。

3、公差是一門哲學,是一種思想,是機械的精髓所在。

公差之所以稱為精髓,因為公差是影響產品性能,成本的重要因素;公差可以解決降低成本和保證性能的矛盾;對公差的理解也可以看出設計師空間想象能力,抽象事物理解能力,邏輯思維能力。

在我所接觸過的機械設計行業中,能搞明白公差的人少之又少,說白了就是沒有;在我看過有關公差的書籍里,能寫明白公差的人寥寥無幾,大都一知半解就粘貼上去了。

4、數學、力學決定著機械設計的高度。

設計就是規定機器的尺寸、形狀、材料、零件組合特征及組合方式。

設計者要有科學的支撐,要運用大量的數學,力學及相關學科工具;數學、靜力學、運動力學、動態力學所得到的信息會比設計師憑直覺和估計要精確可靠。再者,機械原理,機構學等本質也都是數學物理的組合。

5、英語(外語)水平高低決定著設計師的發展空間。

6、如果說前面這些是一個人的肉體,那么思維方式、設計思想、設計風格就是一個設計師的靈魂。

ps:本文由作者整理,內容來源于網絡,由于轉載過多,無法確定原始出處。
