滾塑成型,怎么滾?在汽車行業有哪些應用?(視頻)
2016-11-30 by:CAE仿真在線 來源:互聯網
滾塑成型流程視頻,建議在wifi環境下觀看
一、什么是滾塑?
滾塑又稱滾塑成型、旋轉成型、回轉成型等,是一種熱塑性塑料中空成型方法。
該方法是先將塑料原料加入模具中,然后模具沿兩垂直軸不斷旋轉并使之加熱,模內的塑料原料在重力和熱能的作用下,逐漸均勻地涂布、熔融粘附于模腔的整個表面上,成型為所需要的形狀,再經冷卻定型而成制品。
? 滾塑和注塑、吹塑、擠出、模壓并稱塑料的五大加工方式。
? 滾塑工藝是塑料加工工藝中發展速度最快的品種。
二、怎么滾?
1.典型的滾塑設備
2.典型的滾塑模具
-
澆鑄鋁模
-
鋁板焊接模
-
鐵板焊接模

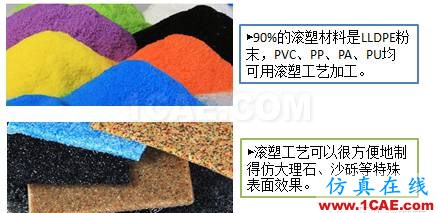

3.典型的滾塑材料

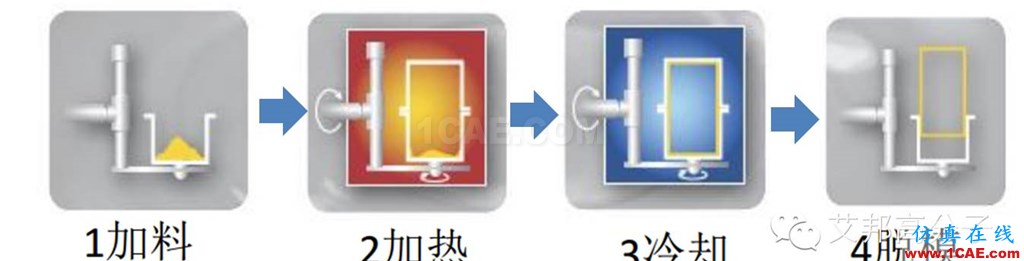

4.典型的滾塑工藝制程
滾塑成型的基本加工過程很簡單,就是將粉末狀或液狀聚合物放在模具里,加熱同時圍繞兩個垂直軸旋轉(自轉和公轉)。
-
裝料:加人物料以前應當進行嚴格的計量,在需要加入添加劑時,還需要將有關組份進行預混處理。精確地稱取最終制件所需的粉末樹脂重量,加入分離型模具的底部,然后將兩個半模緊固在一起,并裝在文承軸上;
-
加熱:把裝好物料的模具放進加熱爐(或用煤氣火焰等其他熱源加熱),加熱爐溫度設定在樹脂熔點以上,隨同機架同時繞相互垂直的主、副二軸作公、自轉。轉動過程中使模具升溫到給定溫度后保溫,物料在轉動、加熱下逐漸熔化,沉枳于模腔的整個內壁上并逐漸將物料中夾入的氣體排除,直到成型完好的制件。
-
冷卻定型:當樹脂充分熔融,將模具轉移到冷卻室,冷卻,在那里一邊繼續旋轉,一邊通過強制通風或噴水進行冷卻。
-
脫模以及清理模具:前者要避免脫模時損傷制品,后者則要將模具上殘存物料及雜物清除干凈,為下一個成型周期裝料作好準備。
三、滾塑在汽車行業的應用案例
1.電動汽車
我國在2014年成功研制出滾塑的電動汽車殼體,并完成樣車組裝。
2.轎車(小轎車、SUV,越野車)

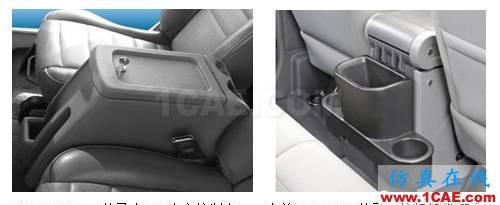

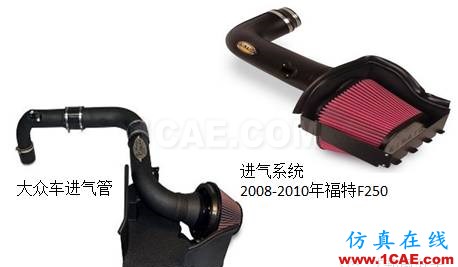

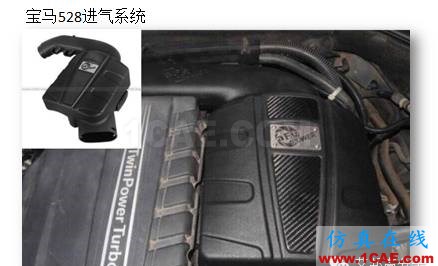

滾塑工藝在轎車領域應用正逐步開始。典型的制品有:風管、儀表臺、電池外殼、防擦條。關注艾邦高分子,發送“汽車”可查看更多文章
3.大巴車
尿素箱、大巴后視鏡外殼、車載衛生間馬桶、箱車尾檔等等。
4.貨車
-
貨車的柴油油箱滾塑化日趨成熟;
-
?;凡酃捃?chē)使用滾塑工藝做防腐內襯已經是普遍性行為;
-
滾塑工藝為濾清器的集成化提供了優選的技術可能;
5.工程機械車和農用機械車
工程機械車巨型水箱、工程機械車輛用柴油油箱、農用機械車滾塑頂棚等等。
6.摩托車和特種車輛
油田供液車滾塑管道、叉車滾塑側板、水陸兩棲車殼體、沙灘車的滾塑油箱、電瓶車尾箱、摩托車油箱等等
7.汽車后用品市場

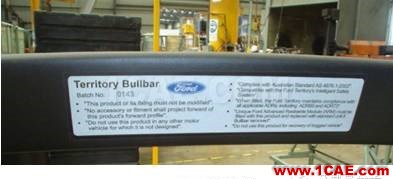

汽車尾箱、ATV尾箱、附加保險杠、越野車涉水喉、輪胎保護罩等等
