大孔周?chē)木W(wǎng)格調整（Hypermesh基礎入門 12）

2017-04-21  by:CAE仿真在線  來源:互聯網


通過F11或下圖方式打開,quick edit來編輯網格

大孔周?chē)木W(wǎng)格調整（Hypermesh基礎入門 12）hypermesh技術圖片1

通過quick edit里的

大孔周?chē)木W(wǎng)格調整（Hypermesh基礎入門 12）hypermesh分析圖片2

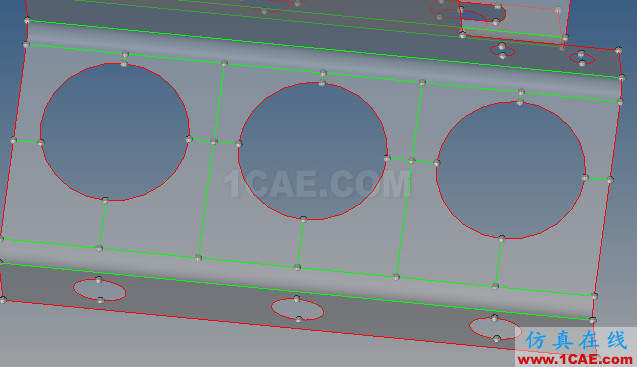

將孔周?chē)殖伤膫€(gè)區域

大孔周?chē)木W(wǎng)格調整（Hypermesh基礎入門 12）hypermesh分析圖片3

進入automesh

大孔周?chē)木W(wǎng)格調整（Hypermesh基礎入門 12）hypermesh分析圖片4

網格類型選用四邊形

大孔周?chē)木W(wǎng)格調整（Hypermesh基礎入門 12）hypermesh培訓教程圖片5

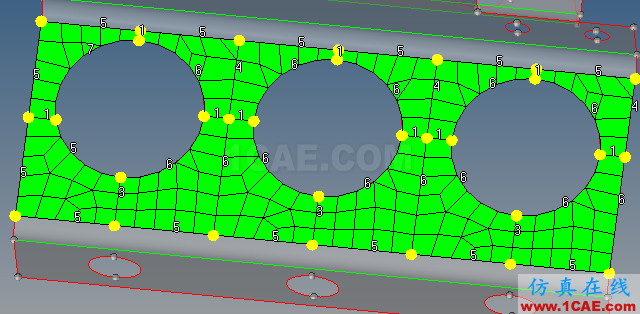

選中孔周?chē)乃膫€(gè)區域,重新mesh

大孔周?chē)木W(wǎng)格調整（Hypermesh基礎入門 12）hypermesh培訓教程圖片6

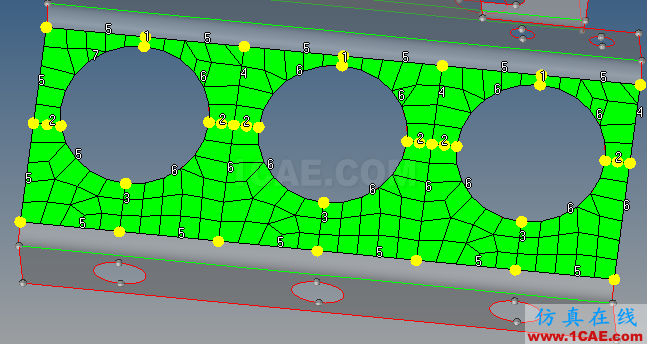

將孔左右兩邊的網格密度由1改為2

大孔周?chē)木W(wǎng)格調整（Hypermesh基礎入門 12）hypermesh培訓教程圖片7

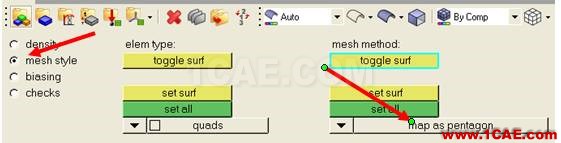

從密度界面轉到,mesh style ,在mesh方法下方選擇map as pentagon

大孔周?chē)木W(wǎng)格調整（Hypermesh基礎入門 12）hypermesh應用技術圖片8

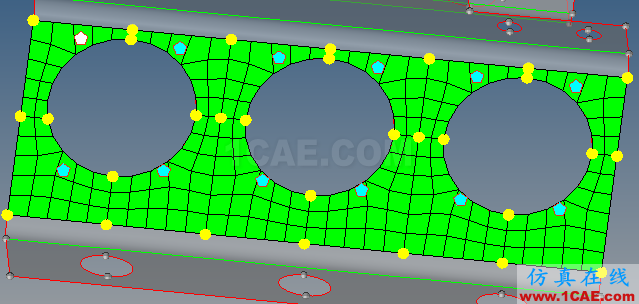

然后點擊set all,再點mesh

大孔周?chē)木W(wǎng)格調整（Hypermesh基礎入門 12）hypermesh應用技術圖片9

大孔周?chē)木W(wǎng)格調整（Hypermesh基礎入門 12）hypermesh分析案例圖片10
