三維幾何尺寸修改（Hypermesh基礎入門<13>）

2017-04-21  by:CAE仿真在線  來源:互聯網

打開2_holes.hm

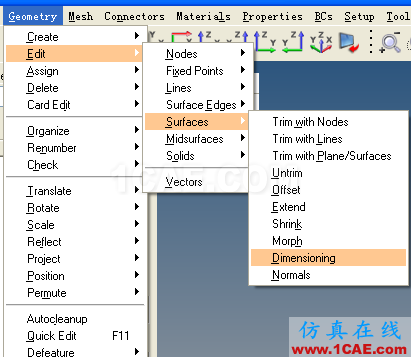

從幾何里的編輯中找到surfaces,然后打開dimensioning面板

Point1和點2選擇途中的兩個點,顯示這兩個點的距離是0.375

鼠標左鍵點擊圖中的數字可以進行修改,比如輸入0.2,則幾何的厚度減小,輸入0.5則變厚了

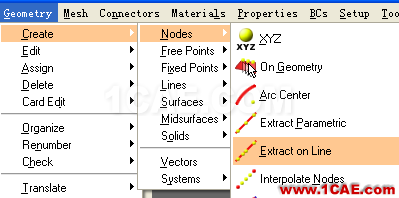

通過下圖方式在上圖中的線上建兩個點

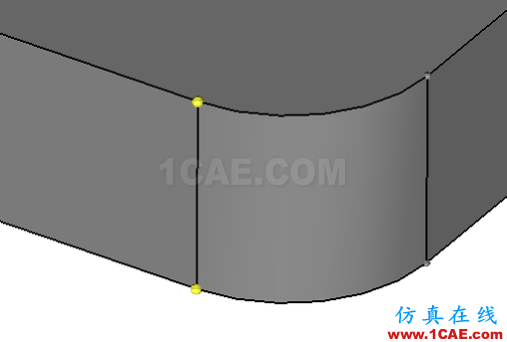

建立如下

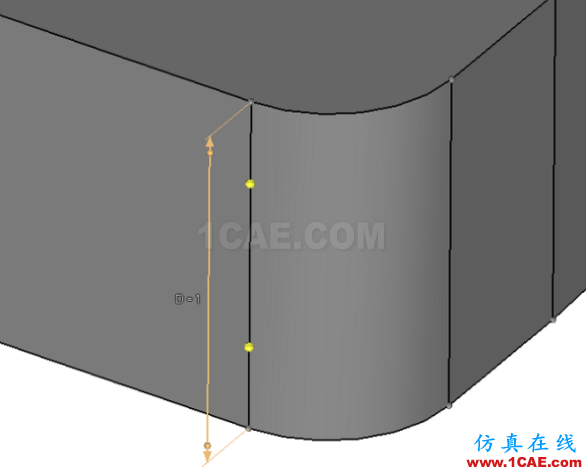

然后再從dimensioning里面將線的尺寸從0.5改為1,幾何變化如下

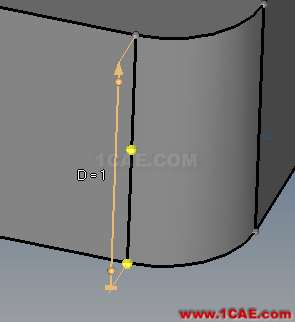

點擊箭頭上的小圓球,箭頭會發生變化

這時候如果修改尺寸,則這個點不會發生變化

用同樣的方式可以修改圓孔的直徑

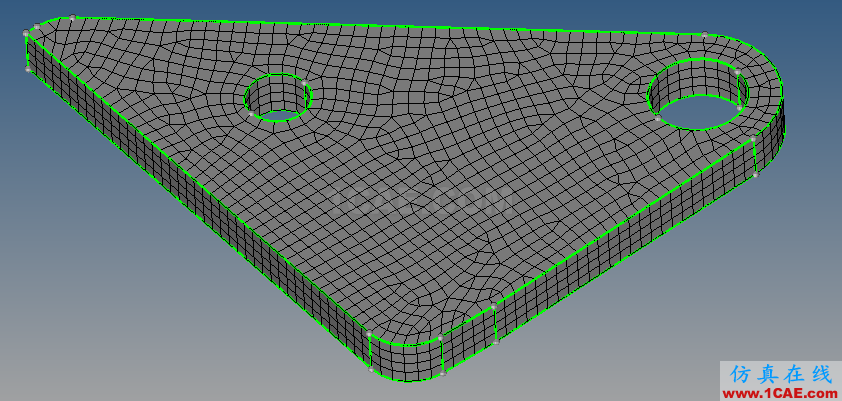

對幾何進行網格自動劃分,使用automesh

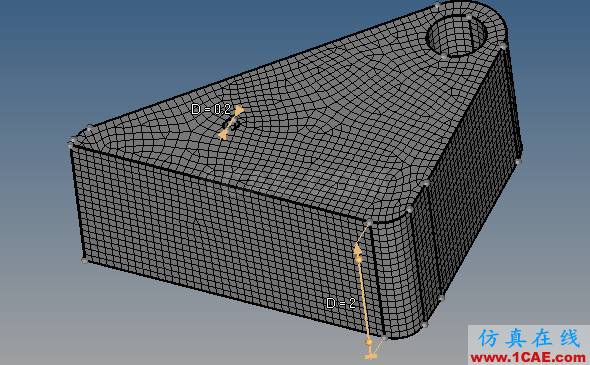

然后再次對幾何尺寸進行修改,網格會發生變化

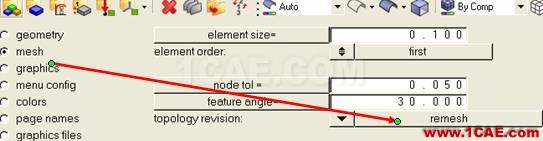

當然網格隨著變化的前提條件是mesh的選項(通過O字母進入)里要選擇remesh或advanced remesh

否則網格是不會隨幾何變化而變化的,比如這里選擇了keep mesh

則會出現以下情況
