HyperWorks Tips & Tricks：使用創建Component對話框創建Component并自動關聯

2017-02-15  by:CAE仿真在線  來源:互聯網

在以前,我們進行建模的時候,總是先創建材料,然后創建屬性并把材料和屬性關聯起來,最后創建由于存放單元的Component并將屬性和其關聯起來。在HyperMesh13.0當中,可以使用一種新的方式來創建材料、屬性和Component并將其自動關聯。下面這個練習將展示這個過程。

Component創建,屬性和材料關聯

在這個練習中,請確保你的HyperMesh用戶模板是RADIOSS(Bulk Data)或OPTISTRUCT。

1. 右鍵點擊modelbrowser然后選擇

Create>Component

在modelbrowser下方會出現一個新的對話框,在這個對話框中可以改變Component的名稱,并同時為這個Component直接創建相關聯的材料和屬性。

2. 為Component輸入一個名稱: field。

3. 選擇一個顏色。

4. 右鍵點擊Property>Create,為當前Component創建一個Property。

5. 給新建的Property一個名字并選擇一個顏色。

6. 點擊CardImage,選擇PSHELL。

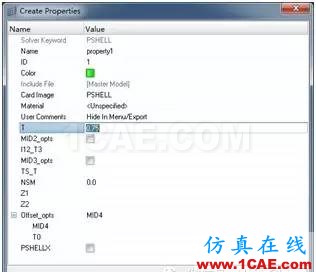

在以上操作之后,PSHELL的卡片編輯面板會自動打開,在這個卡片當中,我們唯一需要輸入的是[T],也就是厚度。

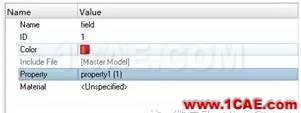

7. 點擊Close返回第一步的對話框,此時可以看到,在field這個Component的編輯面板中,Property已經創建完成。接下來進行材料的創建。

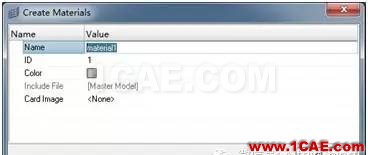

8. 右鍵點擊Material>Create,為當前Component創建關聯的材料。

9. 為這個材料輸入一個名字并選擇一個顏色.

10. 點擊CardImage,選擇MAT1(各向同性線彈性材料)。

在上述操作之后,材料的編輯面板會自動打開,我們需要輸入以下幾個參數:

? [E] – 楊氏模量 (彈性模量)

? [NU] – 泊松比

? [RHO] – 密度

其值按下圖數據設定

在這個練習中使用的是英尺-磅-秒單位制。楊氏模量單位需要轉換為磅/平方英尺,密度單位需要轉換為磅/立方英尺,泊松比為無量綱參數,其值與單位制無關。

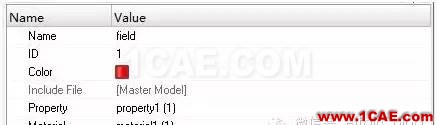

11. 點擊Close返回第一步的對話框,此時可以看到,在field這個Component的編輯面板中,Property和材料都已經創建完成。

12. 重新點擊創建的Component。

在上述操作之后,在modelbrowser下彈出的面板下可以看到名為field的Component,其材料和屬性分別為material1和property1?，F(xiàn)在,任何被放進fieldComponent的單元都會繼承這個Component的屬性和材料。
